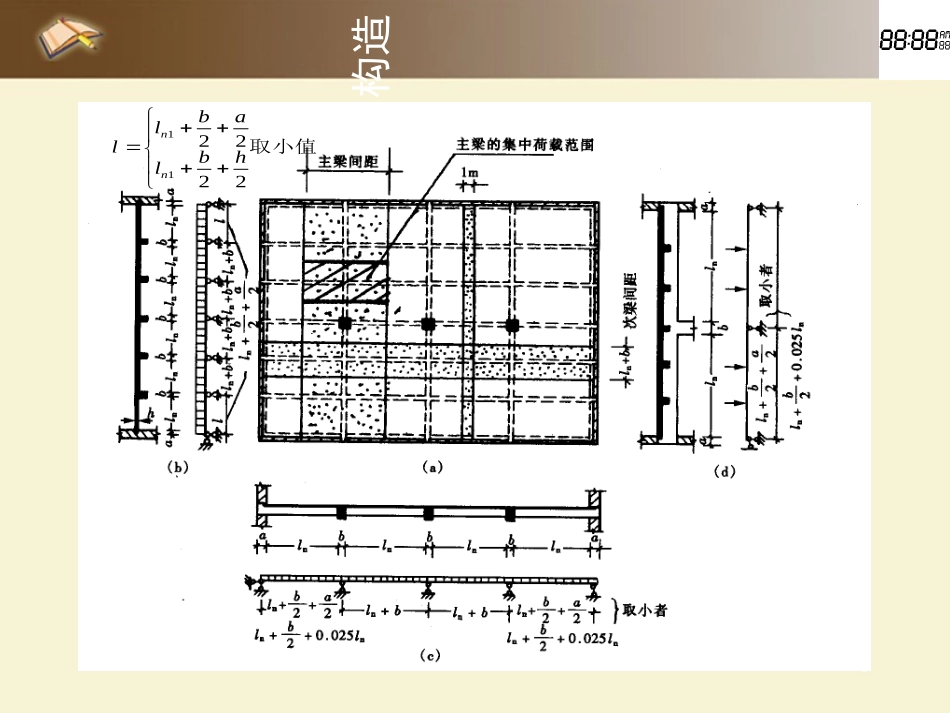

平法施工图主讲:蒲瑜钢筋讲解《11G101-1》之板板内有哪些钢筋一、板的构造取小值222211hblabllnn99.1.2.1.200混凝土板应按下列原则进行计算混凝土板应按下列原则进行计算::11两对边支承的板应按单向板计算两对边支承的板应按单向板计算;;22四边支承的板应按下列规定计算:四边支承的板应按下列规定计算:1)1)当长边与短边长度之比小于或等于当长边与短边长度之比小于或等于2.02.0时,应按双向板计时,应按双向板计算。算。2)2)当长边与短边长度之比大于当长边与短边长度之比大于2.02.0,但小于,但小于3.03.0时,宜按时,宜按双向板计算;当按沿短边方向受力的单向板计算时,应沿长边双向板计算;当按沿短边方向受力的单向板计算时,应沿长边方向布置足够数量的构造钢筋方向布置足够数量的构造钢筋3)3)当长边与短边长度之比大于或等于当长边与短边长度之比大于或等于3.03.0时可按沿短边方时可按沿短边方向受力的单向板计算向受力的单向板计算混凝土结构设计规范(GB50010-2010)1、板的分类2、板的厚度a.(1)受力钢筋计算确定sAmmmmhmmhmmmmh70@&250&5.1@,150200@,150受力钢筋分布钢筋分布钢筋受力钢筋cA@承受拉力板中受力钢筋的间距,当板厚h≤150mm时,不宜大于200mm;当板厚h>150mm时,不宜大于1.5h,且不宜大于250mm。为保证施工质量,钢筋间距不宜小于70mm当板中受力钢筋需要弯起时,其弯起角度一般宜取30°3、板的配筋b.(2)分布钢筋,%15&%15cssAA250@6&受力钢筋分布钢筋分布钢筋受力钢筋cA@固定受力筋位置;阻止砼开裂单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15%,且不宜小于该方向板截面面积的0.15%;分布钢筋的间距不宜大于250mm,直径不宜小于6mm;对集中荷载较大的情况,分布钢筋的截面面积应适当增加,其间距不宜大于200mm.3、板的配筋分离式配筋弯起式配筋4、板的配筋方式①板面负筋②垂直于主梁的板面构造钢筋③嵌入承重墙内的板面构造钢筋4、板面钢筋《11G101-1》板平法表示楼盖板平法施工图,系在楼面板和屋面板布置图上,采用平面注写的表达方式。板的平面注写主要包括板块集中标注和板支座原位标注。板块集中标注的内容1.板块编号2.板厚3.贯通纵筋4.标高高差板支座原位标注的内容1.板支座上部非贯通纵筋2.悬挑板上部受力钢筋
