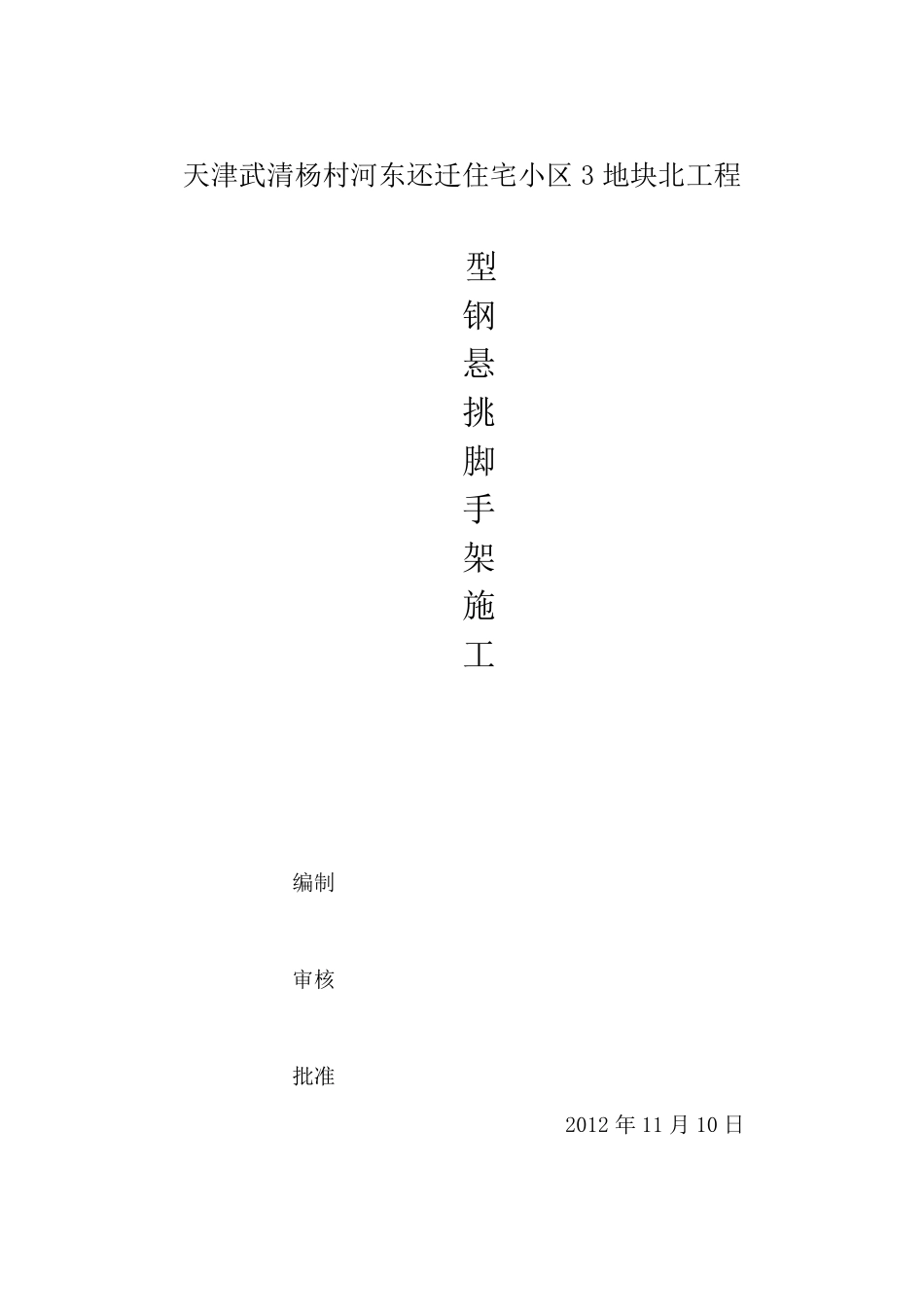

天津武清杨村河东还迁住宅小区 3 地块北工程 型 钢 悬 挑 脚 手 架 施 工 编制 审核 批准 2012 年 11 月 10 日 1 目录 一、工程概况 二、 设计要点 三、本工程所选用的构配件 四、荷载 五、构造要求 六、设计计算 七、脚手架搭设 八、检查验收 九、安全管理 2 一 、 工 程 概 述 本 工 程 位 于 天 津 武 清 杨 村 镇 ， 机 场 道 南 侧 、 中 医 院 对 面 。 河 东 还 迁 住 宅 小区 3 地 块 北 工 程 。 5#楼 地 下 1 层 ， 地 上 14 层 ， 层 高 2.9 米 ， 建 筑 总 高 45 米 。 2、4、 11、 12#楼 为 地 上16 层 、 地 下 1 层 ， 剪 力 墙 结 构 ， 层 高 2.9 米 ， 建 筑 总 高 50米 。 二 、 设 计 要 点 本 工 程 为 高 层 建 筑 施 工 ， 根 据 我 公 司 项 目 部 研 究 决 定 ， 本 工 程 外 立 面 脚 手 架工 程 采 用 分 段 搭 设 双 排 脚 手 架 ， 共 分 四 段 ， 其 中 3 层 以 上 部 分 采 用 三 个 搭 设 段 （ 下 段 为落 地 式 双 排 脚 手 架 ）。 其 中 落 地 式 双 排 脚 手 架 设 计 搭 设 高 度 ＜ 21 米 ， 悬 挑 双 排 脚手 架 设 计 高 度 ＜ 18 米 。 编 制 依 据 ：《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 规 范 》 JGJ130-2011 及 相关 设 计 、 施 工 验 收 规 范 。 三 、 本 工 程 所 选 用 的 构 配 件 3.1 钢 管 3.1.1 本 工 程 脚 手 架 钢 管 采 用 现 行 国 家 标 准《 直缝电焊钢 管 》 GB/T13793 和《 低压流体输送用 焊接钢 管 》 GB/T 3091 中Q235 普通钢 管 ， 钢 管 的 钢 材质量应符合现 行 国 家 标 准《 碳素结 构 钢 》 GB/T700 中 Q235 级钢 规 定 。 3.1.2 本 工 程 脚 手 架 钢 管 采 用48 ㎜×3.0 ㎜钢 管 3.2 扣 件 3.2.1 扣 件 采 用 可锻造铸铁制 造， 其 质量和性能符合现 行 国 家 标 准《 钢 管 脚手 架 扣 件 》 GB 15831 的 规 定 。 3.2.2 扣 件 在螺栓拧紧扭力 矩达到65N·m 时， 不得发生破坏。 3.3 脚 手 板 根 据 现 行...
