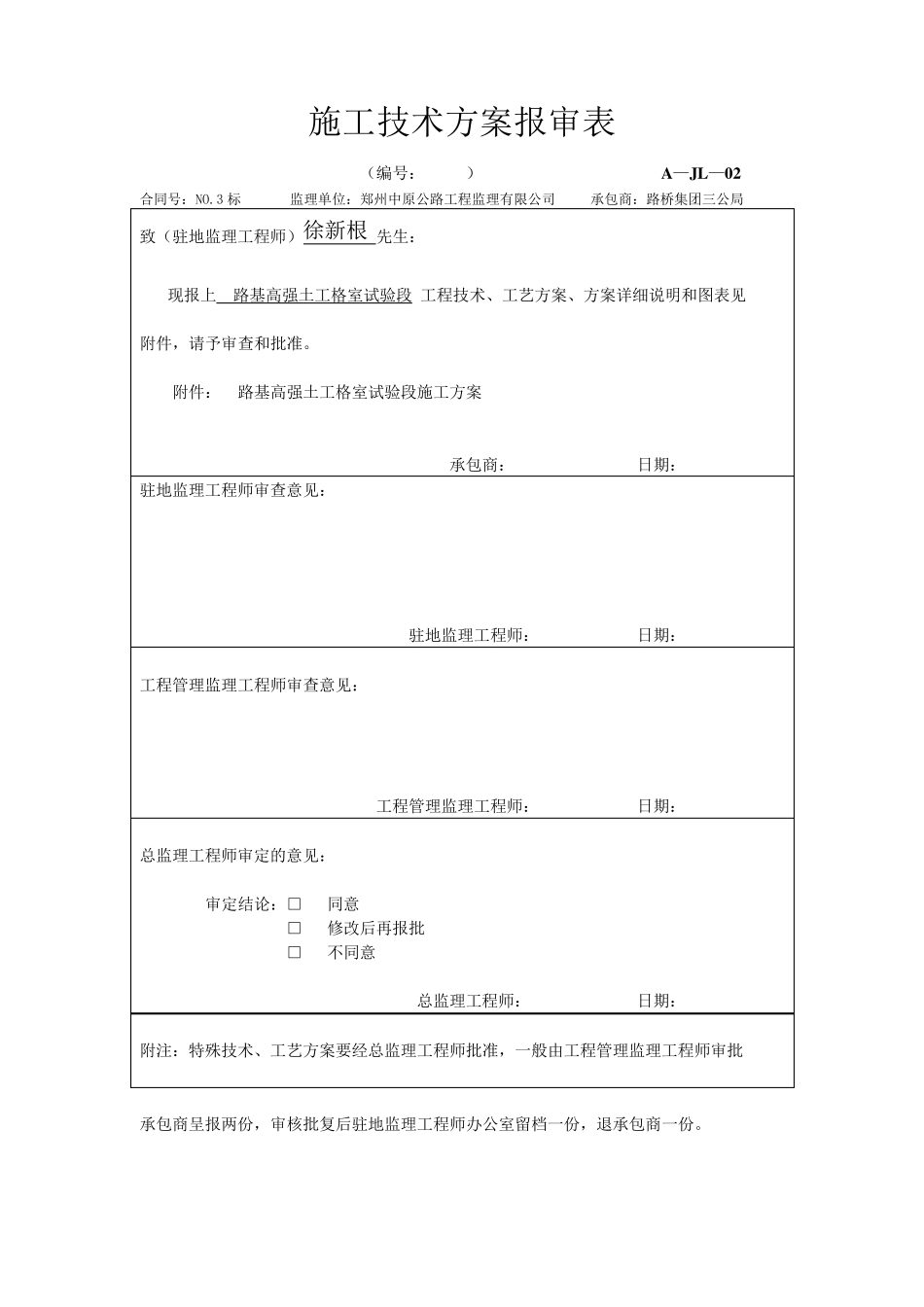

施工技术方案报审表 （编号： ） A—JL —02 合同号：NO.3 标 监理单位：郑州中原公路工程监理有限公司 承包商：路桥集团三公局 致（驻地监理工程师）徐新根 先生： 现报上 路基高强土工格室试验段 工程技术、工艺方案、方案详细说明和图表见 附件，请予审查和批准。 附件： 路基高强土工格室试验段施工方案 承包商： 日期： 驻地监理工程师审查意见： 驻地监理工程师： 日期： 工程管理监理工程师审查意见： 工程管理监理工程师： 日期： 总监理工程师审定的意见： 审定结论：□ 同意 □ 修改后再报批 □ 不同意 总监理工程师： 日期： 附注：特殊技术、工艺方案要经总监理工程师批准，一般由工程管理监理工程师审批 承包商呈报两份，审核批复后驻地监理工程师办公室留档一份，退承包商一份。 路基高强土工格室试验段施工方案 一、 试验段位置： 经过考察现场，认真分析，研究决定选择K22+390---K22+540左幅为试验段，该段长150m，基底平均宽10.84 米。主要工作内容：铺设土工格室及U 型钢筋钉固定。 二、施工组织 1、施工工具：8 磅大锤。 2、施工人员：施工人员16 人，其中技术员2 人，管理人员2 人，技术工人12 人。 3、施工计划：2006 年2 月23 日至25 日。 4．材料要求：高强土工格室(TGLG-PE-50-500)：抗拉强度≥150Mpa，延伸率<15％，网孔尺寸25cmx25cm，格室高度50mm。U型钢筋钉由φ12 钢筋制作（55 ㎝×10 ㎝）。 三、试验目的 确定土工格室合理的铺设方法、人工组织。 四、土工格室施工工艺 施工流程：测量放样——铺设土工格室——固定土工格室。 1、在碎石垫层上将土工格室展开、拉直平顺，紧贴下承层铺平，保证荷载施加后处于良好受力状态。用U 型钢筋钉固定。 2、土工格室从台阶内缘铺设至加宽路基边坡处，采用自锚式，以保证整 体 受力。 3、土工格室应张拉均匀并用 U 型钢钉固定，钢钉间距为台阶部位 0.5m，其它部位 1.0m，并紧贴下承层。 4 、土工格室的铺筑坡度（纵横向）应与路面平行，格室展开方向应与路基纵向中心线垂直。 5、土工格室铺设以后，应及时填筑填料，以避免其受到阳光过长时间的直接暴晒。 6、土工格室上的第一层填土摊铺宜采用轻型推土机或前置装载机。一切车辆、施工机械只允许沿路堤的轴线方向行驶。 7、填料不允许直接卸在土工格室上面，必须卸在已摊铺完毕的土面上。 五、质量保证措施 1、成立质量领导小组和质量管理职能...
