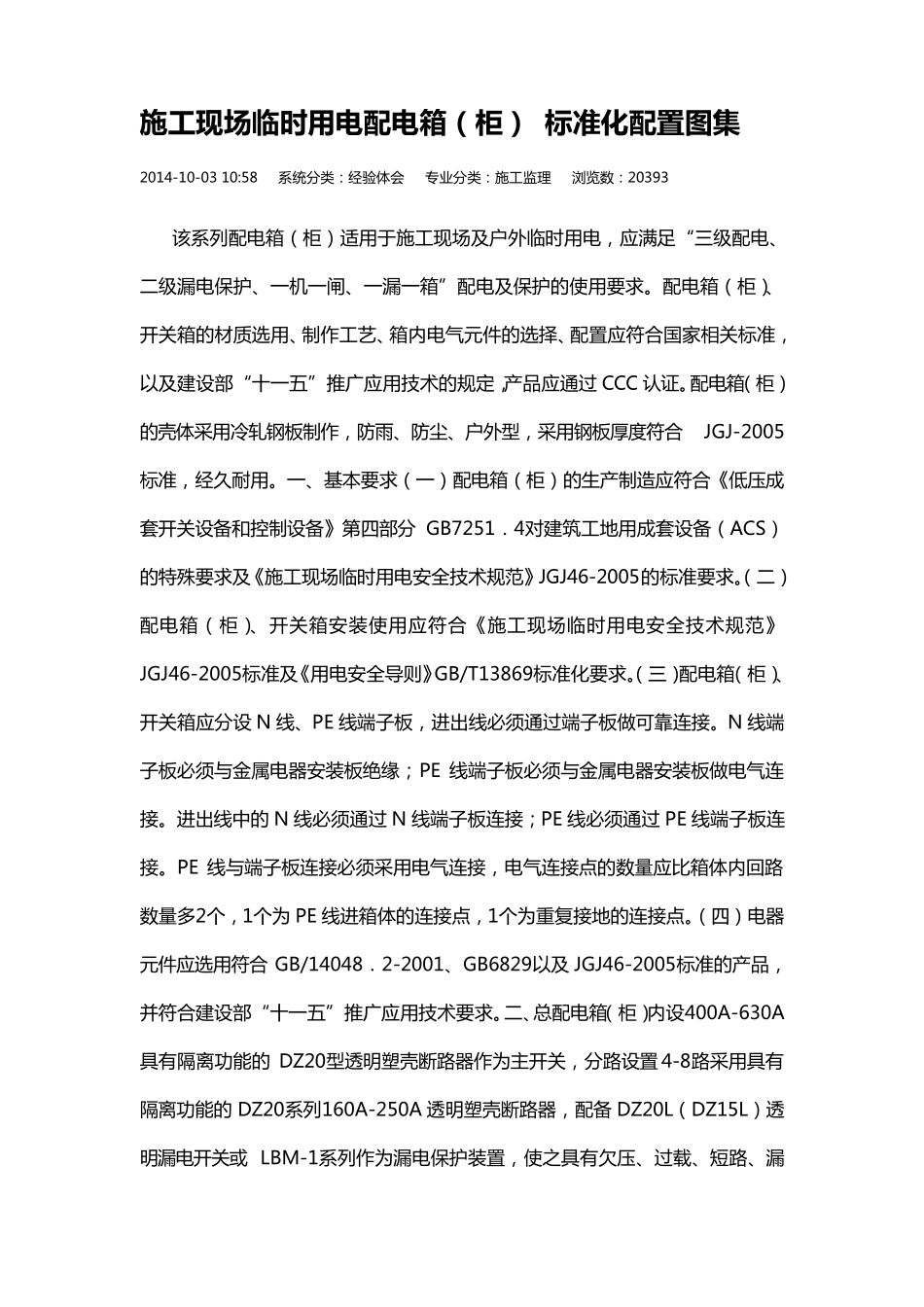

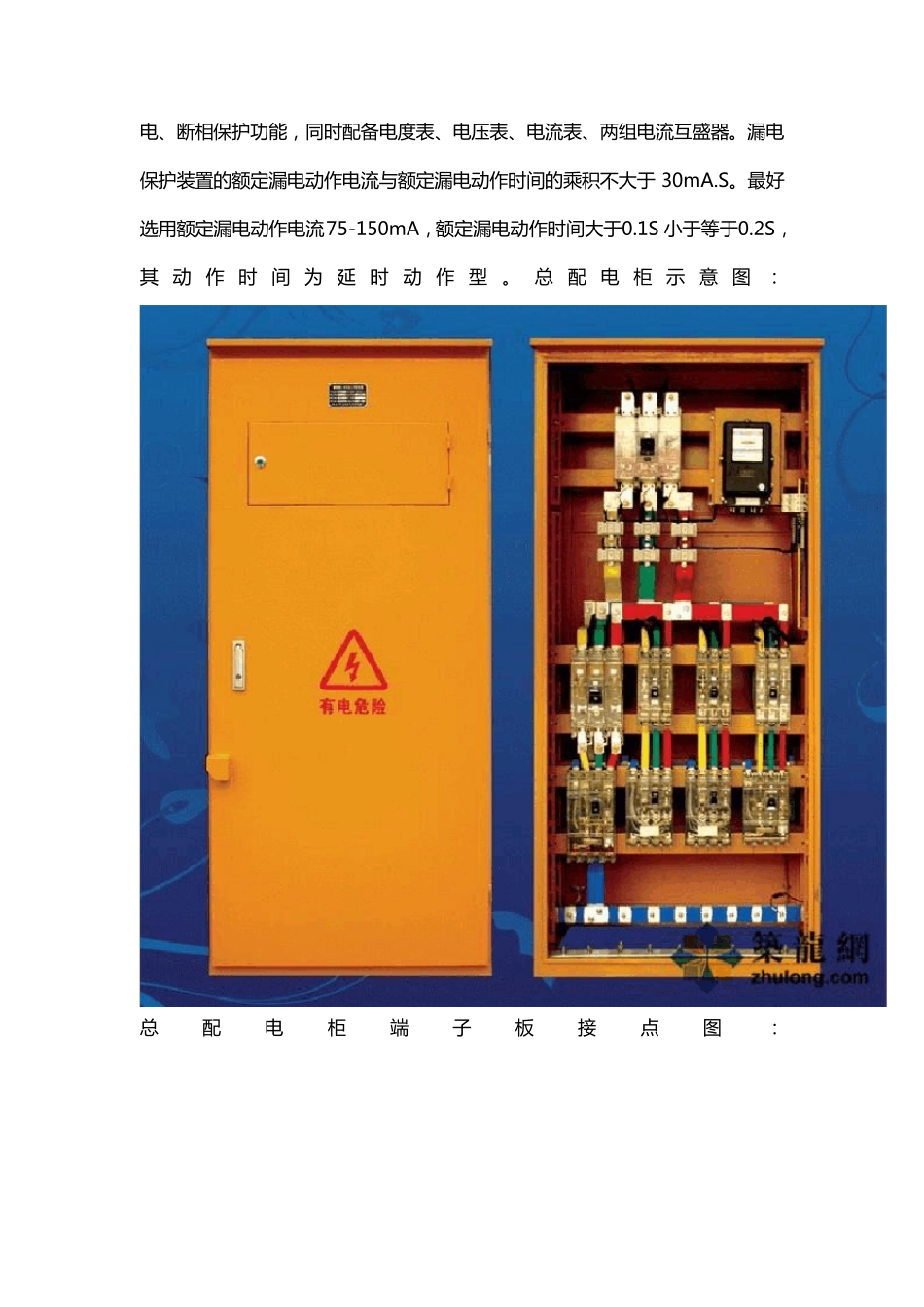

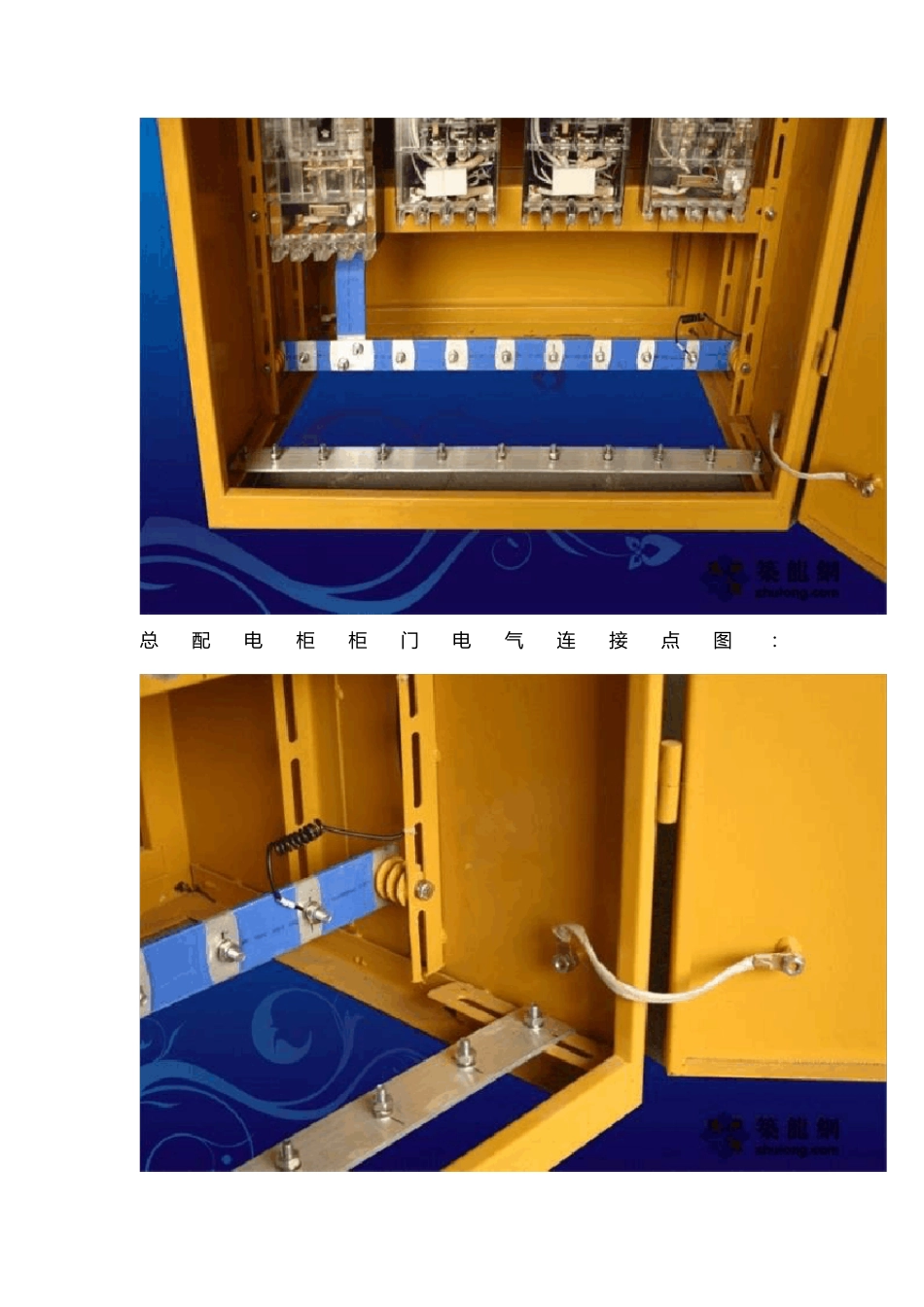

施 工 现 场 临时用电配电箱（柜） 标准化配置图集 2014-10-03 10:58 系 统 分 类 ： 经 验 体 会 专 业 分 类 ： 施 工 监 理 浏 览 数 ： 20393 该 系 列 配 电 箱 （ 柜 ） 适 用 于 施 工 现 场 及 户 外 临 时 用 电 ， 应 满 足 “三级配 电 、 二级漏电 保护、一机一闸、一漏一箱 ”配 电 及 保护的使用 要求。配 电 箱 （ 柜 ）、开关箱 的材质选用 、制作工 艺、箱 内电 气元件的选择、配 置应 符合国家相关标准，以及 建设部“十一五”推广应 用 技术的规定，产品应 通过 CCC 认证。配 电 箱（ 柜 ）的壳体 采用 冷轧钢板制作， 防雨、防尘、户 外 型， 采用 钢板厚度符合JGJ-2005标准， 经 久耐用 。一、基本要求（ 一） 配 电 箱 （ 柜 ） 的生产制造应 符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工 地 用 成套设备（ ACS）的特 殊 要求及 《施 工 现 场 临 时 用 电 安 全 技术规范 》JGJ46-2005的标准要求。（ 二）配 电 箱 （ 柜 ）、开关箱 安 装 使用 应 符合《施 工 现 场 临 时 用 电 安 全 技术规范 》JGJ46-2005标准及 《用 电 安 全 导 则 》GB/T13869标准化 要求。（ 三） 配 电 箱 （ 柜 ）、开关箱 应 分 设 N 线 、PE 线 端 子 板， 进 出 线 必 须 通过端 子 板做 可 靠 连 接 。N 线 端子 板必 须 与 金 属 电 器 安 装 板绝 缘 ； PE 线 端 子 板必 须 与 金 属 电 器 安 装 板做 电 气连接 。进 出 线 中 的 N 线 必 须 通过 N 线 端 子 板连 接 ； PE 线 必 须 通过 PE 线 端 子 板连接 。PE 线 与 端 子 板连 接 必 须 采用 电 气连 接 ， 电 气连 接 点 的数 量 应 比 箱 体 内回 路数 量 多 2个 ， 1个 为PE 线 进 箱 体 的连 接 点 ， 1个 为 重 复 接 地 的连 接 点 。（ 四） 电 器元件应 选用 符合 GB/14048．2-2001、GB6829以及 JGJ46-2005标准的产品，并 符合建设部“十一五”推广应 用 技术要求。二、总 配 电 箱（ 柜 ）内设400A-630A具 有 隔 离 功 能 的 DZ20型透 明 塑 壳断 路 器 作为 主 开关， 分 路 设置 4-8路 采用 具 有...
