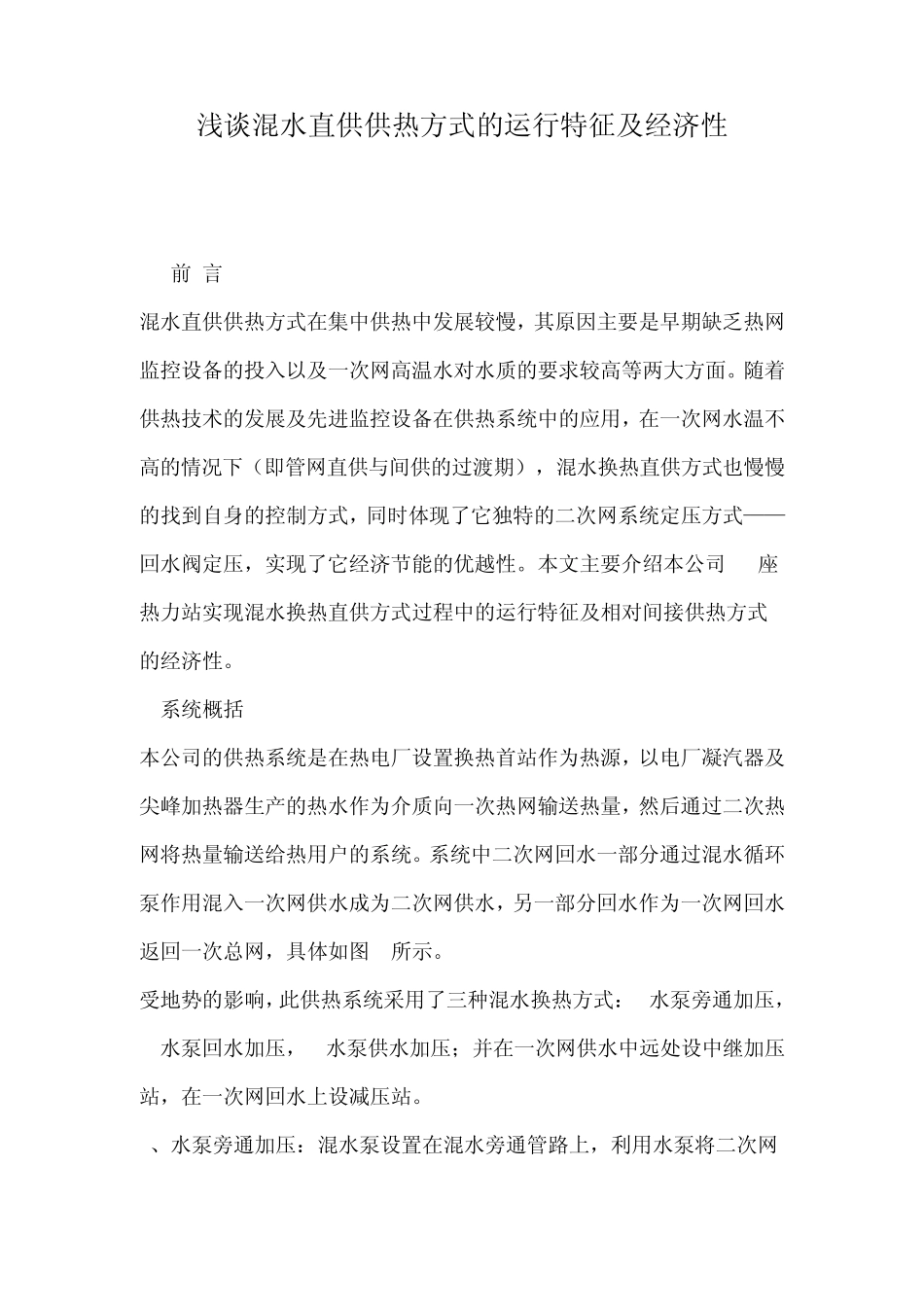

浅谈混水直供供热方式的运行特征及经济性_第1页
1/9
浅谈混水直供供热方式的运行特征及经济性_第2页
2/9
浅谈混水直供供热方式的运行特征及经济性_第3页
3/9
浅谈混水直供供热方式的运行特征及经济性 0.前 言 混水直供供热方式在集中供热中发展较慢,其原因主要是早期缺乏热网监控设备的投入以及一次网高温水对水质的要求较高等两大方面。随着供热技术的发展及先进监控设备在供热系统中的应用,在一次网水温不高的情况下(即管网直供与间供的过渡期),混水换热直供方式也慢慢的找到自身的控制方式,同时体现了它独特的二次网系统定压方式——回水阀定压,实现了它经济节能的优越性。本文主要介绍本公司 16座热力站实现混水换热直供方式过程中的运行特征及相对间接供热方式的经济性。 1.系统概括 本公司的供热系统是在热电厂设置换热首站作为热源,以电厂凝汽器及尖峰加热器生产的热水作为介质向一次热网输送热量,然后通过二次热网将热量输送给热用户的系统。系统中二次网回水一部分通过混水循环泵作用混入一次网供水成为二次网供水,另一部分回水作为一次网回水返回一次总网,具体如图 1所示。 受地势的影响,此供热系统采用了三种混水换热方式:a.水泵旁通加压,b.水泵回水加压,c.水泵供水加压;并在一次网供水中远处设中继加压站,在一次网回水上设减压站。 a、水泵旁通加压:混水泵设置在混水旁通管路上,利用水泵将二次网的一部分回水加压打入一次网供水中混合加热,形成二次网供水,二次网的另一部分回水作为一次网回水返回一次网回水总管;一次网供回水上设置调节阀,水泵采用变频控制。此供热方式适用于一次网供水的高中压区。 b、水泵回水加压:混水泵设置在二次网回水总管上,利用水泵将二次网回水加压,一部分回水受混水旁通管路上的调节阀或者一次网回水管路上调节阀(视水泵出口到一次网总回水与到二次网供水需增压力相对大小定)支配流入一次网供水混合加热,形成二次网供水,另一部分回水直接返回一次网回水总管;一次网供回水上设置调节阀,水泵采用变频控制。此供热方式适用于一次网供水的高压区且地势低洼处。 c、水泵供水加压:混水泵设置在二次网供水总管上,一次网回水调节阀将二次网回水压力调节至满足二次网系统静压,当一次网供水压力高于二次网回水静压时,一次网供水侧电动调节阀在调节流量的同时一次网供水阀后压力与二次网回水静压相持平衡,利用水泵将二次网一部分回水及一次网供水同时吸入混合加热,形成二次网供水,另一部分二次网回水直接返回一次网回水总管;一次网供水(或混水旁通)与一次网回水上设置调节阀,水泵采用变频控制。此供热方式适用于一次网...
