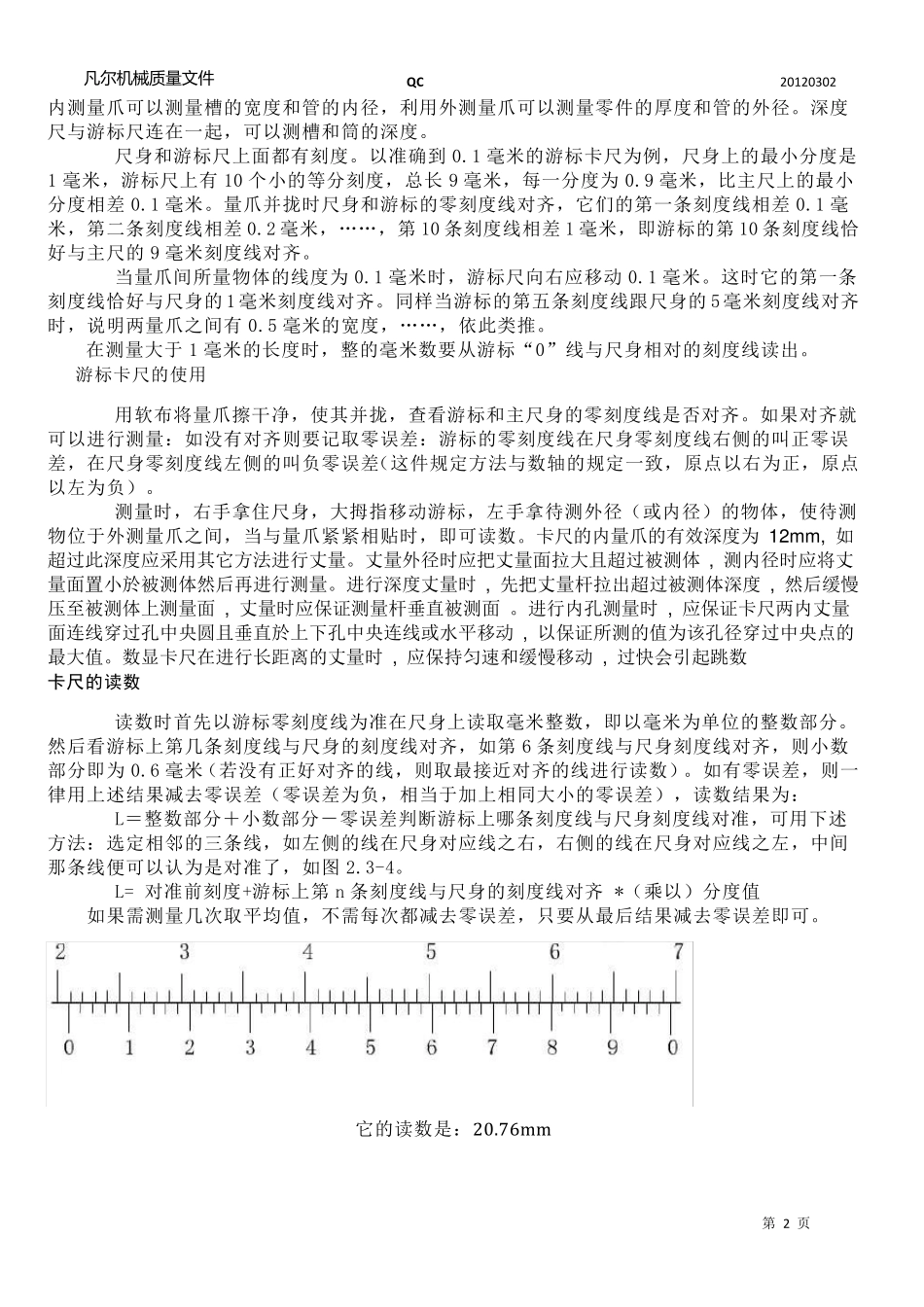

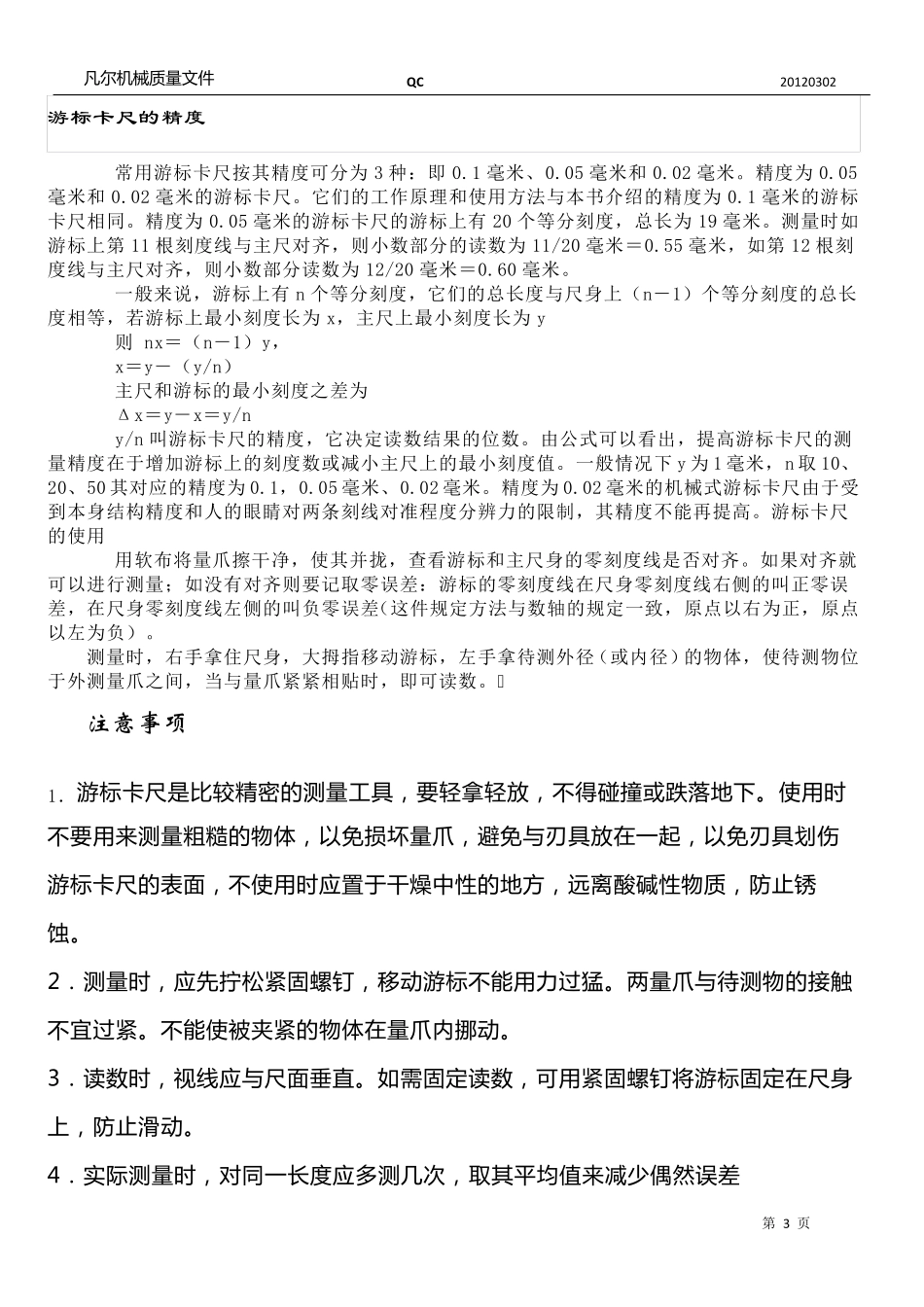

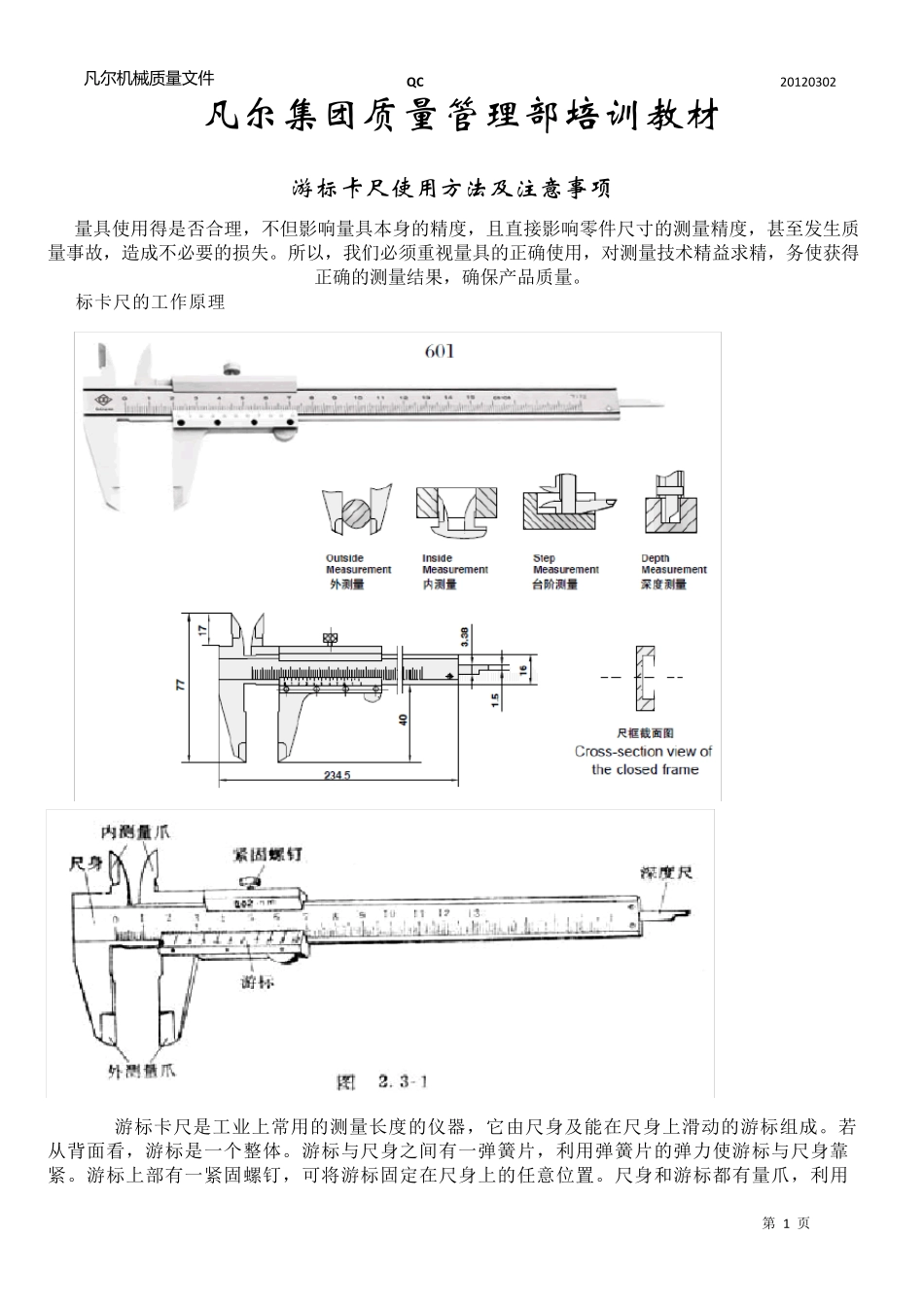

凡 尔 机 械 质 量 文 件 Q C 20120302 第 1 页 凡尔集团质量管理部培训教材 游标卡尺使用方法及注意事项 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 标卡尺的工作原理 游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用凡 尔 机 械 质 量 文 件 Q C 20120302 第 2 页 内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。 尺身和游标尺上面都有刻度。以准确到0.1 毫米的游标卡尺为例，尺身上的最小分度是1 毫米，游标尺上有10 个小的等分刻度，总长9 毫米，每一分度为0.9 毫米，比主尺上的最小分度相差0.1 毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1 毫米，第二条刻度线相差0.2 毫米，……，第10 条刻度线相差1 毫米，即游标的第10 条刻度线恰好与主尺的9 毫米刻度线对齐。 当量爪间所量物体的线度为0.1 毫米时，游标尺向右应移动0.1 毫米。这时它的第一条刻度线恰好与尺身的1 毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5 毫米刻度线对齐时，说明两量爪之间有0.5 毫米的宽度，……，依此类推。 在测量大于1 毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。 游标卡尺的使用 用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。 测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。卡尺的内量爪的有效深度为 12m m , 如超过此深度应采用其它方法进行丈量。丈量外径时应把丈量面拉 大且 超过被 测体 , 测内径时应将丈量面置 小於 被 测体然 后 再 进行测...
