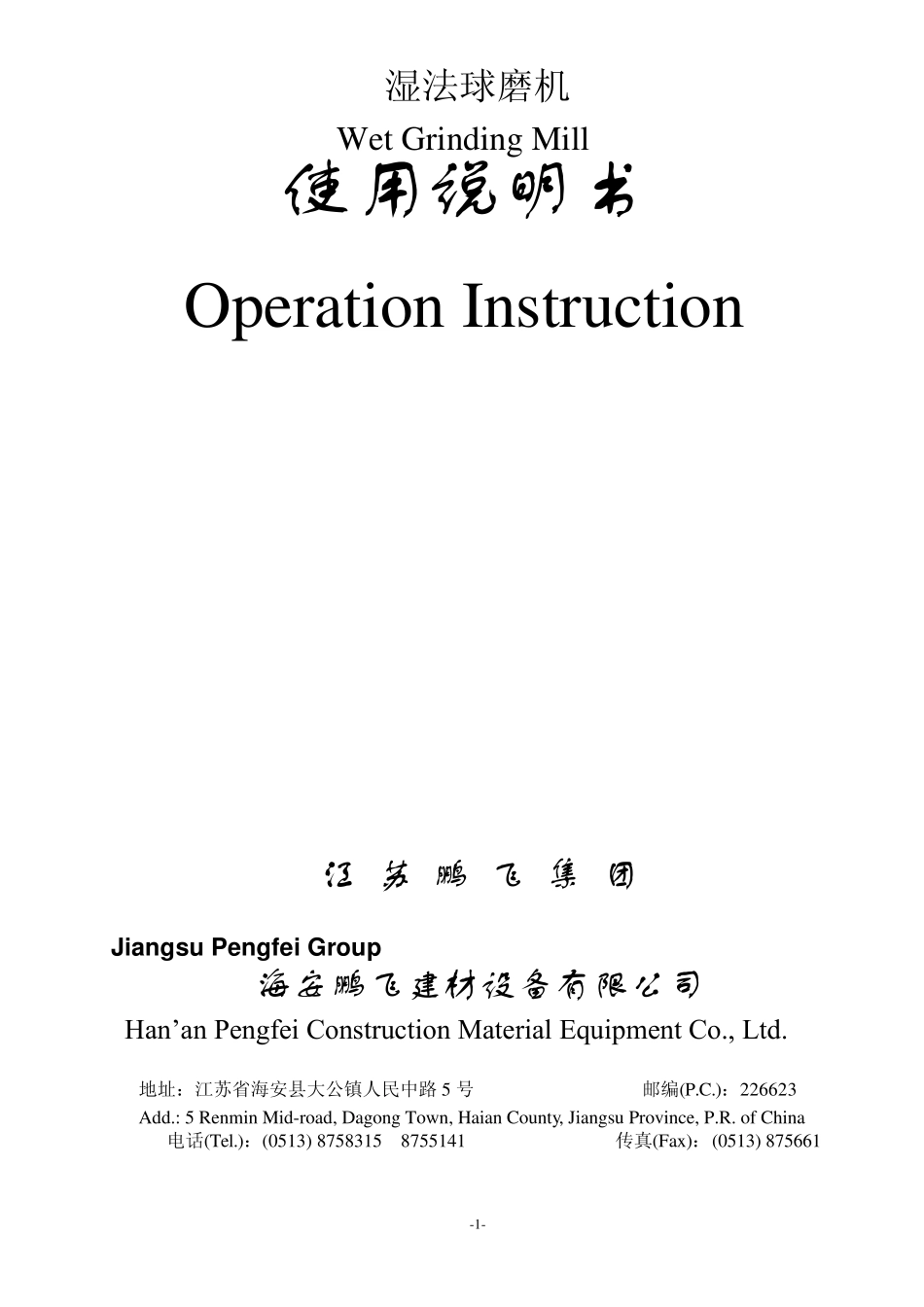

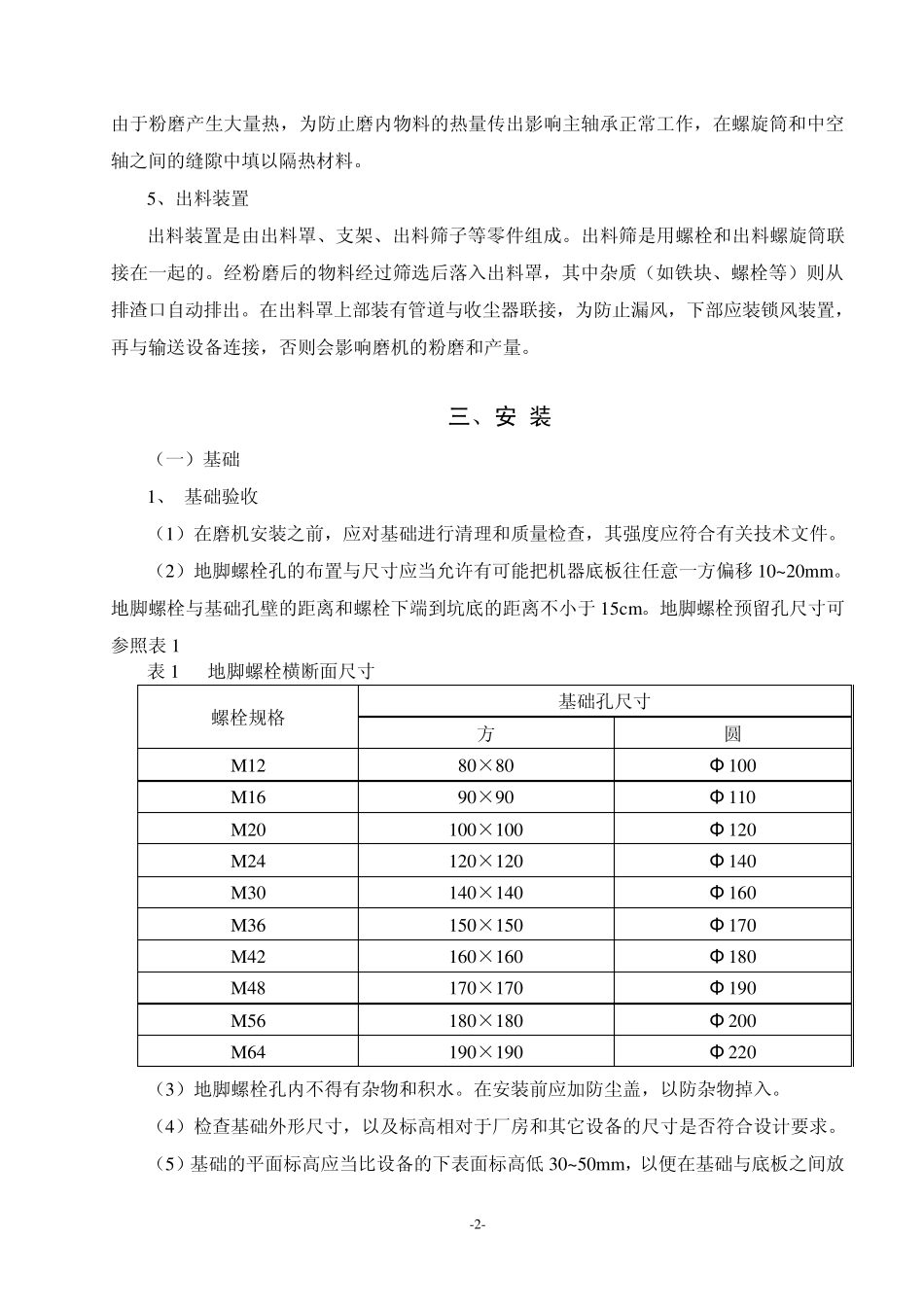

-1- 湿法球磨机 Wet Grinding Mill 使用说明书 Operation Instruction 江 苏 鹏 飞 集 团 Jiangsu Pengfei Group 海安鹏飞建材设备有限公司 Han’an Pengfei Construction Material Equipment Co., Ltd. 地址：江苏省海安县大公镇人民中路 5 号 邮编(P.C.)：226623 Add.: 5 Renmin Mid-road, Dagong Town, Haian County, Jiangsu Province, P.R. of China 电话(Tel.)：(0513) 8758315 8755141 传真(Fax)：(0513) 875661 -1- 一、磨机工作原理及用途 管磨机是水平的回转圆筒，内装研磨体（一般为钢球、钢段）。主要靠筒体回转时将研磨体升举落下的冲击能量将物料磨碎。在工作过程中，反复进行的冲击粉碎和滚动、滑动研磨，使块状物料逐渐变小，成为细粉。 二、结 构 概 述 1、传动系统 传动系统包括电动机、减速器、传动轴、大小齿轮（中心传动无大小齿轮）和联轴器等。电动机与减速器之间、减速器与小齿轮之间均以弹性联轴器联接，此种联轴器吸震性好，可以减少磨机冲击震动对减速器的影响，可以提高设备使用寿命，且维修十分方便。大齿轮固定在筒体法兰上。由电动机通过减速器、传动轴、小齿轮、大齿圈带动筒体回转。为了增加传动齿轮的使用寿命磨机采用“大变位”齿轮。 2、 进料装置 进料装置主要包括进料斗支架、观察门、进料斗等。进料斗内设有衬板，同时利用物料本身作衬垫以减少物料对进料斗的磨损。进料斗与支架间有垫片，用增减垫片的方法来调节中心高度。 3、 回转部分 回转部分是由进料螺旋筒、进出料中空轴、大齿轮（中心传动无大齿轮）、筒体、衬板及隔仓板等部件组成。 筒体用钢板卷制焊接而成，筒体两端焊有同类钢板的平端盖。筒体上开有人孔，人孔都用和筒体相同材料的加强板加强。磨内装有 ZGMn13（铸造锰钢）衬板或橡胶衬板（压条和衬板），用螺栓将其联接在筒体上。整个回转部分依靠两个中空轴支承在两个主轴承上。中空轴与平端盖之间用螺栓联接。 4、 主轴承 主轴承由球面瓦、轴承座与上盖等主要零部件组成。为保证中空轴轴线保持在一个轴线上，采用球面体的轴承瓦，以保证自动调心和主轴承正常油润滑。 在中空轴上装有固定油圈（即“带油圈”），由固定油圈带油润滑。为了防止漏油，主轴承两端装有小油刷，在靠近筒体一侧装有刮油板。（根据用户亦可用稀油站润滑） 为保证主轴承在正常温度下进行工作，在主轴承和球面瓦之间通以冷却水进行冷却。 -2- ...
