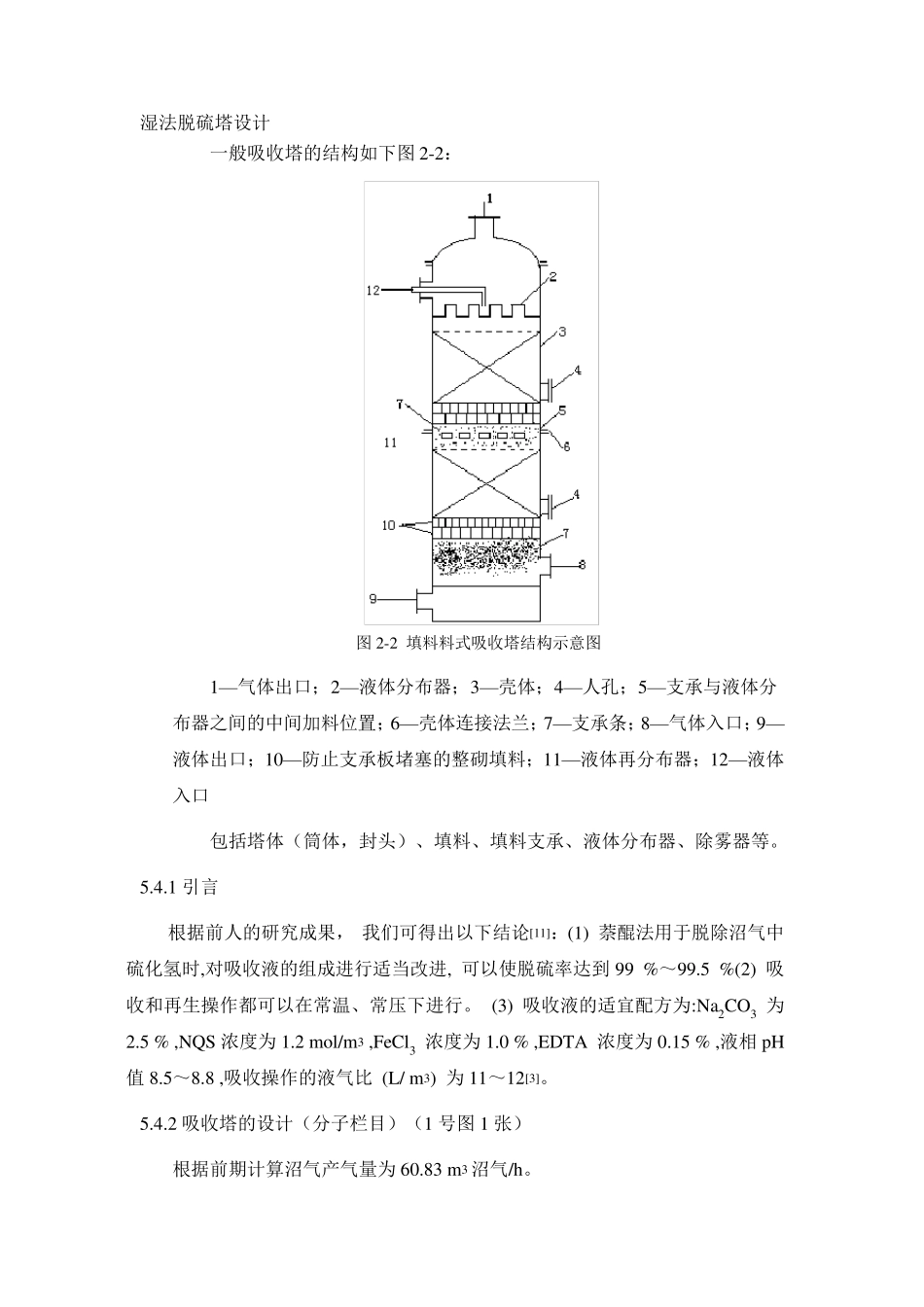

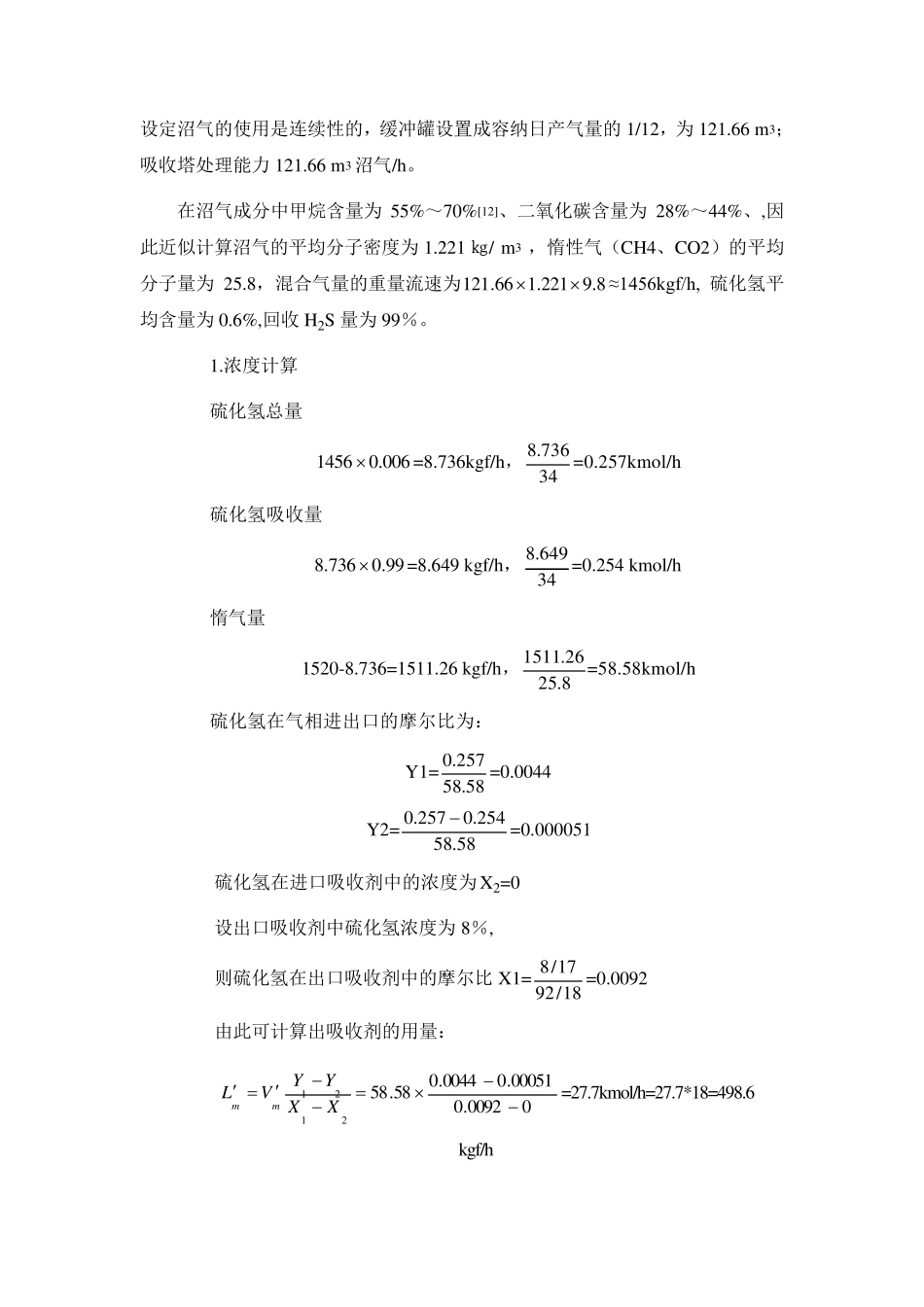

湿法脱硫塔设计 一般吸收塔的结构如下图2-2： 图2-2 填料料式吸收塔结构示意图 1—气体出口；2—液体分布器；3—壳体；4—人孔；5—支承与液体分布器之间的中间加料位置；6—壳体连接法兰；7—支承条；8—气体入口；9—液体出口；10—防止支承板堵塞的整砌填料；11—液体再分布器；12—液体入口 包括塔体（筒体，封头）、填料、填料支承、液体分布器、除雾器等。 5.4.1 引言 根据前人的研究成果， 我们可得出以下结论[11]：(1) 萘醌法用于脱除沼气中硫化氢时,对吸收液的组成进行适当改进, 可以使脱硫率达到 99 %～99.5 %(2) 吸收和再生操作都可以在常温、常压下进行。 (3) 吸收液的适宜配方为:Na2CO3 为2.5 % ,NQS 浓度为 1.2 mol/m3 ,FeCl3 浓度为 1.0 % ,EDTA 浓度为 0.15 % ,液相 pH 值 8.5～8.8 ,吸收操作的液气比 (L/ m3) 为 11～12[3]。 5.4.2 吸收塔的设计（分子栏目）（1 号图1 张） 根据前期计算沼气产气量为 60.83 m3 沼气/h。 设定沼气的使用是连续性的，缓冲罐设置成容纳日产气量的1/12，为121.66 m3；吸收塔处理能力121.66 m3 沼气/h。 在沼气成分中甲烷含量为55%～70%[12]、二氧化碳含量为28%～44%、,因此近似计算沼气的平均分子密度为1.221 ㎏/ m3 ，惰性气（CH4、CO2）的平均分子量为25.8，混合气量的重量流速为8.9221.166.121≈1456kgf/h, 硫化氢平均含量为0.6%,回收H2S 量为99％。 1.浓度计算 硫化氢总量 006.01456 =8.736kgf/h，34736.8=0.257kmol/h 硫化氢吸收量 99.0736.8=8.649 kgf/h，34649.8=0.254 kmol/h 惰气量 1520-8.736=1511.26 kgf/h，8.2526.1511=58.58kmol/h 硫化氢在气相进出口的摩尔比为： Y1=58.58257.0=0.0044 Y2=58.58254.0257.0=0.000051 硫化氢在进口吸收剂中的浓度为X2=0 设出口吸收剂中硫化氢浓度为8％, 则硫化氢在出口吸收剂中的摩尔比 X1=18/9217/8=0.0092 由此可计算出吸收剂的用量： 00092.000051.00044.058.582121XXYYVLmm=27.7kmol/h=27.7*18=498.6kgf/h 根据混合气的物性算得：气相重度 v =5.2kgf/ m3 硫化氢在气相中的扩散系数：DG=0.0089 ㎡/h 液相重度L =998kgf/m3； 液相粘度L =7.85510kgf•s/㎡ 表面张力  =0.0066kgf/m； 溶剂在填料表面上的临界表面张力C =0.0034kgf/m 2.塔径计算 气相平均重量流率 2649.814561456=1451.68 kgf/h ...
