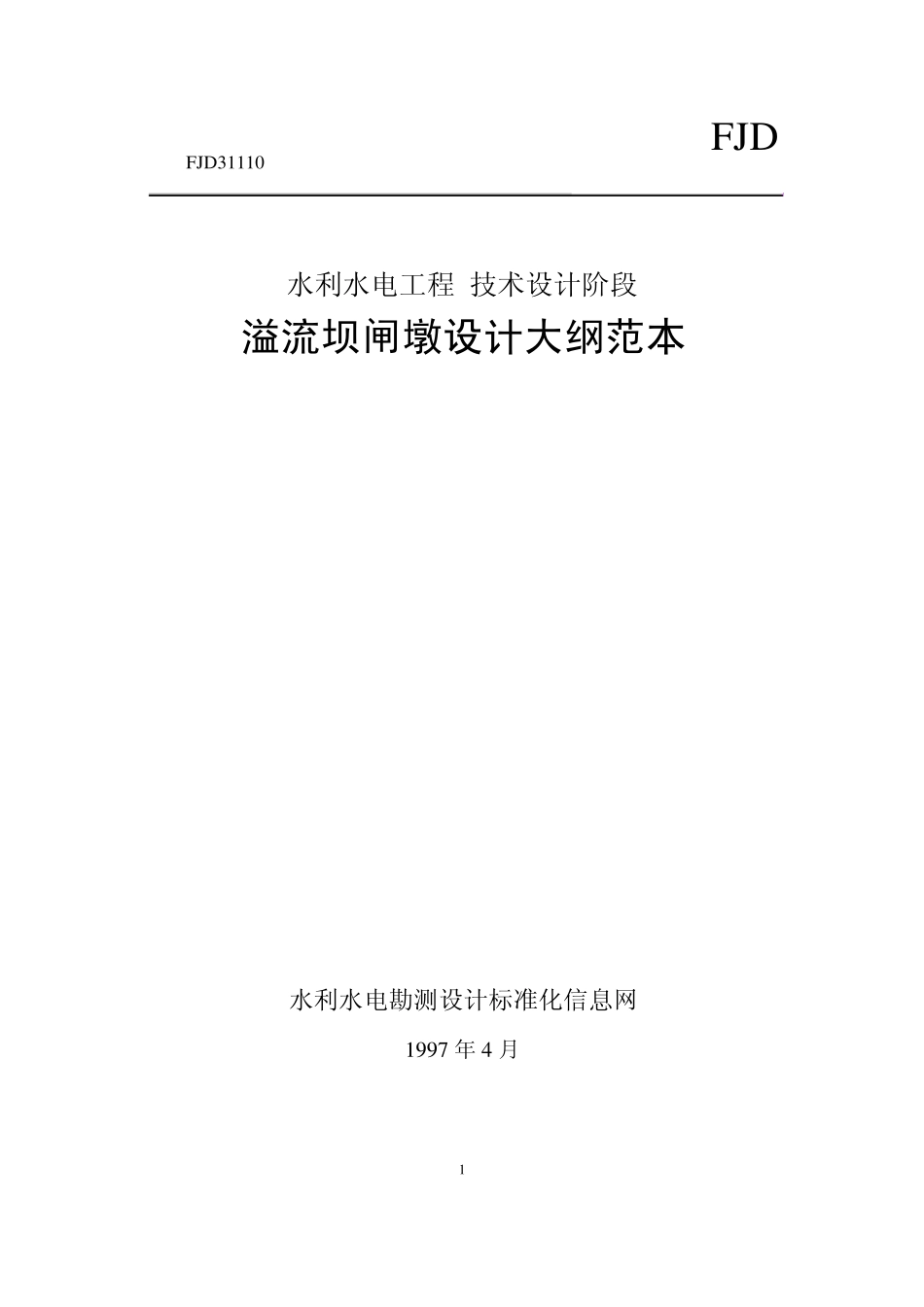

1 FJD31110 FJD 水利水电工程 技术设计阶段 溢流坝闸墩设计大纲范本 水利水电勘测设计标准化信息网 1997 年 4 月 2 水电站技术设计阶段 溢流坝闸墩设计大纲 主 编 单 位: 主编单位总工程师 : 参 编 单 位: 主 要 编 写 人 员: 软 件 开 发 单 位: 软 件 编 写 人 员: 勘测设计研究院 年 月 3 目 次 1. 引 言 ..................................................... 4 2. 设计依据文件和规范 ......................................... 4 3. 基本资料 ................................................... 4 4. 闸墩布置 ..................................................... 9 5. 设计荷载及组合 .............................................. 10 6. 墩身结构设计 ................................................ 13 7. 结构要求 .................................................... 17 8. 观测设计 .................................................... 18 9. 专题研究（含试验） .......................................... 19 10. 工程量计算 .................................................. 19 11. 应提供的设计成果 ............................................ 19 4 1 引 言 1.1 工程概况 工程位于 省 市（县）以 （指方向） km 的河上。是以 为主，兼顾 等综合利用的水利水电枢纽工程。工程初步设计报告于 年 月经审查通过。选定坝址为 ，最大坝高 m ，总库容 km 3，灌溉面积 km 2，水电站装机容量 MW，多年平均发电量 kW·h。 1.2 设计任务简述 初设报告中确定主坝采用 式重力（拱）坝。布置溢流表孔共 孔。由 × m 型闸门控制。为支承闸门承受闸门传来的水压力、支承坝顶公路桥和工作桥，于溢流坝上设置闸墩，并已于初步设计阶段确定其布置型式（详见基本资料）。 2 设计依据文件和规范 2.1 有关本工程的文件 (1) 工程初步设计报告； (2) 工程初步设计报告审批的文件； (3) 工程技术设计任务书。 2.2 主要设计规范 (1) SDJ12—78 水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分） （试行）； (2) SDJ20—78 水工钢筋混凝土结构设计规范（试行）； (3) SDJ10—78 水工建筑物抗震设计规范（试行）； (4) SDJ21—78 混凝土重力坝设计规范（试行...
