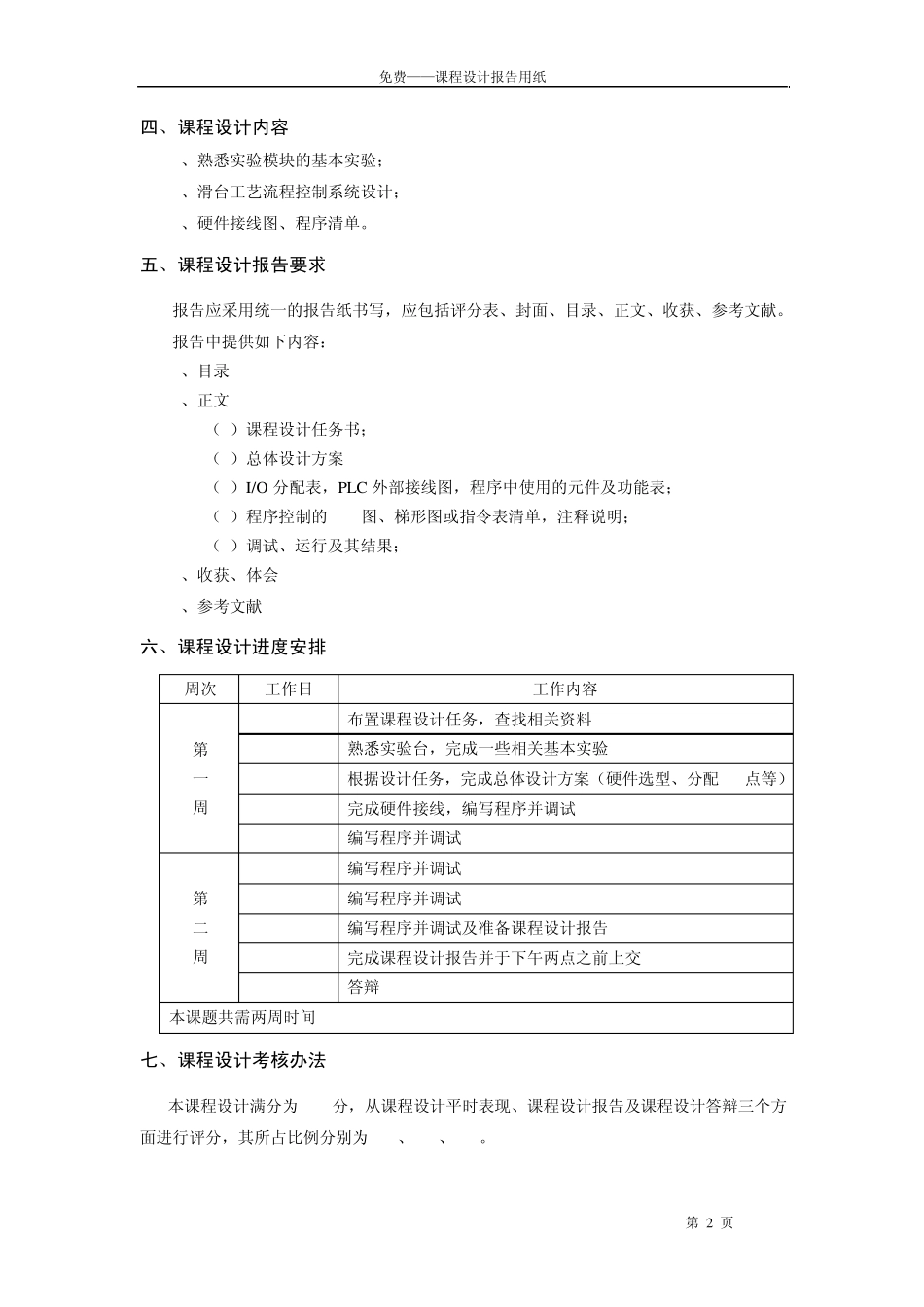

免费——课程设计报告用纸 第 1 页 《电气与PLC 控制》课程设计任务书(四 ) 题目：机械滑台工艺流程控制系统设计（二） 一、课程设计任务 本课题要求设计机械滑台工艺流程控制系统，具体要求是： 采用 S7-300 系列 PLC 和五层电梯模型完成控制任务。用电梯模型中的桥厢来模拟机械滑台的工作台，工作台由三相异步电机拖动，电机速度、正反转运行由变频器控制。楼层接近限位开关用于工作台的位置控制。工作台的工艺流程由任课老师指定。 控制要求：工作台运行状态分为三种方式：手动、单周期和自动循环三种控制方式。其中，运行方式由开关 S1、S2 确定：S1 断开—手动，S1 合上—自动；在自动方式下，S2 断开—单周期运行，S2 合上—自动循环控制方式。运行方式切换时，滑台立即停止运行。 手动控制：（点动）手动控制指示灯 A 亮，按住 SB▲（二层），工作台前进（电梯上升）；按住 SB▼（二层），工作台后退（电梯下降）。（松开按钮立即停止） 单周期运行：单周期指示灯 G 亮，滑台位于初始原点（1 层），按动启动按钮 SB▲（一层），按工艺流程自动运行一周后停在初始原点。按停止按钮 SB▼（五层），立即停止运行。 自动循环控制：自动循环灯 D 亮，滑台位于初始原点（1 层），按动启动按钮 SB▲（一层），按工艺流程自动循环运行，运行一周后回到原点后暂停 6 秒后再接着运行，按停止按钮 SB▼（五层），立即停止运行。 工艺流程中暂停延时需要用指示灯（报警灯）以 1HZ 的频率闪烁指示。 二、课程设计目的 通过本次课程设计使学生掌握：1）Step7 编程软件的使用方法和梯形图、SFC 图编程语言的运用；2）实际程序的设计及实现方法；3）程序的调试和运行操作技术。从而提高学生对 PLC 控制系统的设计和调试能力。 三、课程设计要求 1、完成硬件选型 2、程序设计方法采用状态转移图 SFC图进行设计或经验设计法。 3、指令实现采用基于 M的 SFC梯形图实现或梯形图实现。 4、工艺流程为： 免费——课程设计报告用纸 第 2 页 四、课程设计内容 1、熟悉实验模块的基本实验； 2、滑台工艺流程控制系统设计； 3、硬件接线图、程序清单。 五、课程设计报告要求 报告应采用统一的报告纸书写，应包括评分表、封面、目录、正文、收获、参考文献。 报告中提供如下内容： 1、目录 2、正文 （1）课程设计任务书； （2）总体设计方案 （3）I/O 分配表，PLC 外部接线图，程序中使用...
