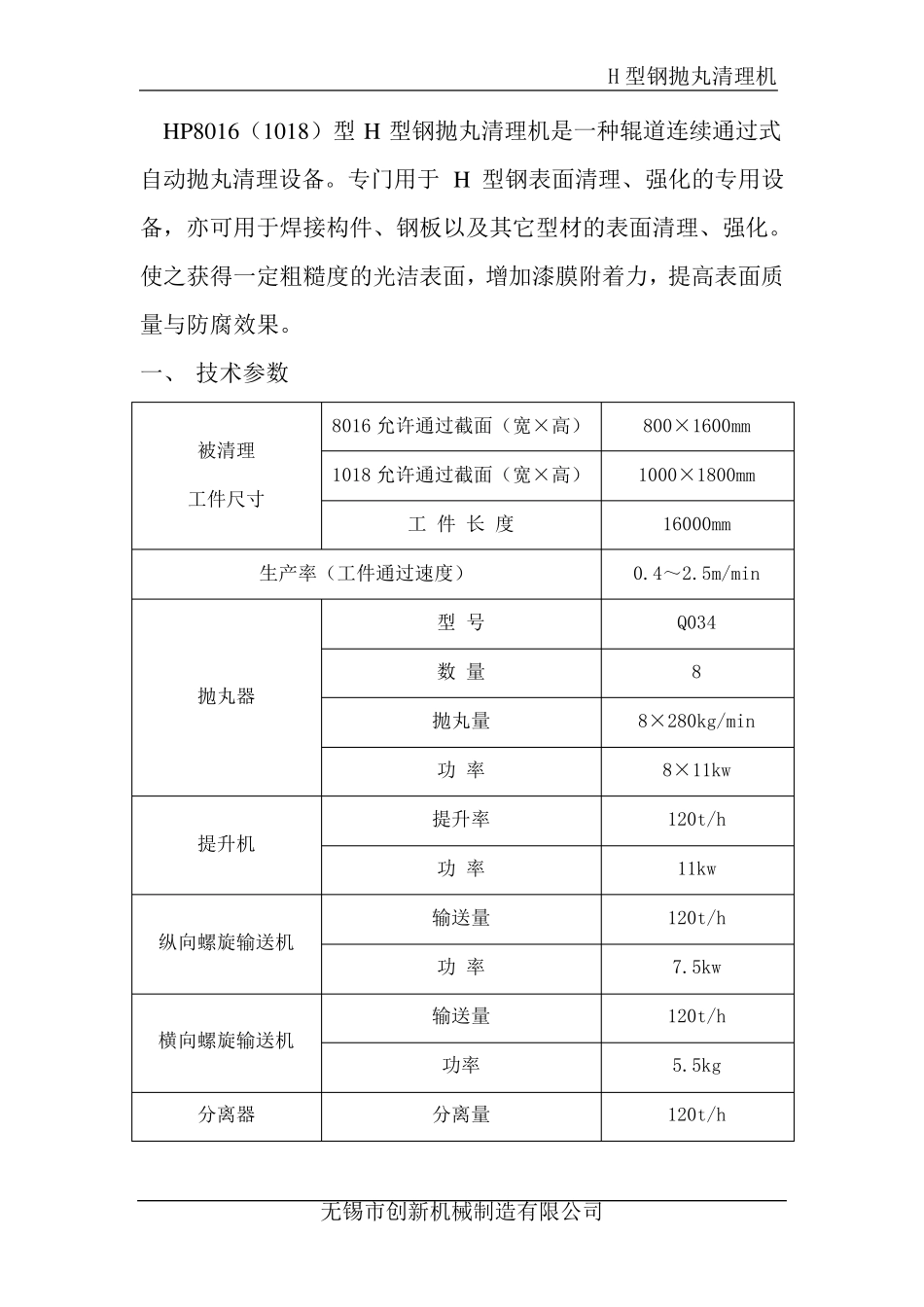

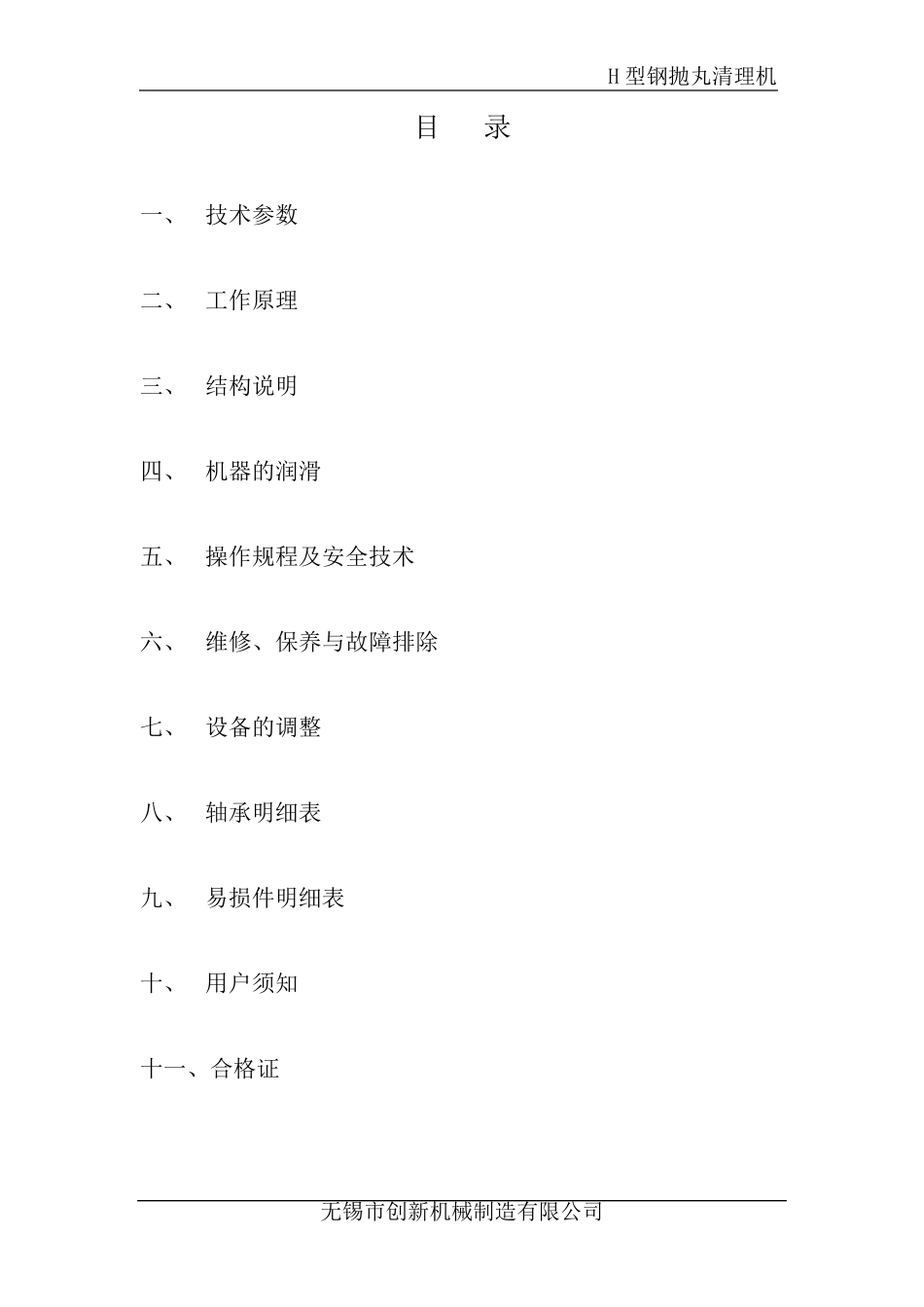

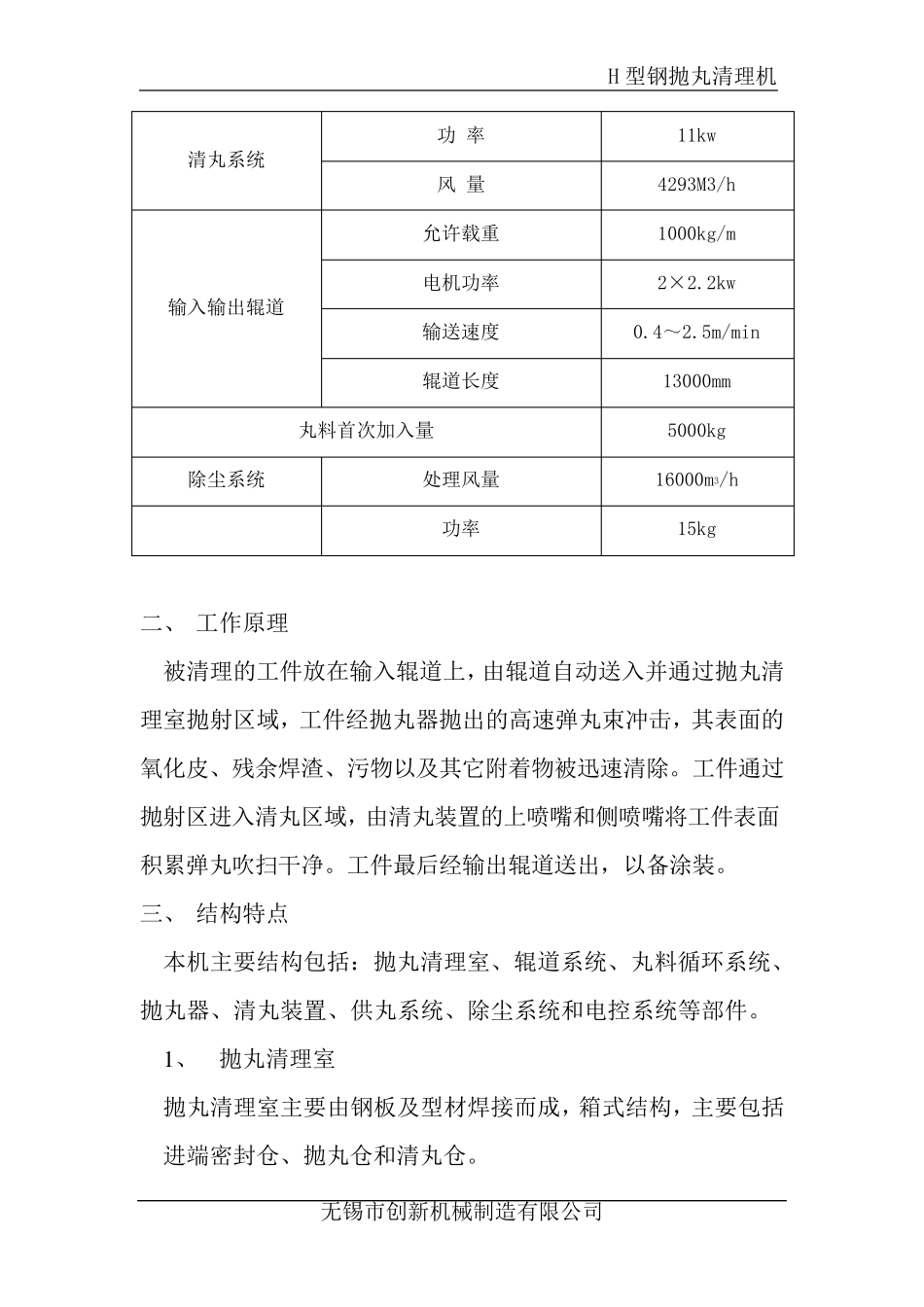

H 型钢抛丸清理机 无锡市创新机械制造有限公司 目 录 一、 技术参数 二、 工作原理 三、 结构说明 四、 机器的润滑 五、 操作规程及安全技术 六、 维修、保养与故障排除 七、 设备的调整 八、 轴承明细表 九、 易损件明细表 十、 用户须知 十一、合格证 H 型钢抛丸清理机 无锡市创新机械制造有限公司 HP8016（1018）型H 型钢抛丸清理机是一种辊道连续通过式自动抛丸清理设备。专门用于H 型钢表面清理、强化的专用设备，亦可用于焊接构件、钢板以及其它型材的表面清理、强化。使之获得一定粗糙度的光洁表面，增加漆膜附着力，提高表面质量与防腐效果。 一、 技术参数 被清理 工件尺寸 8016 允许通过截面（宽×高） 800×1600mm 1018 允许通过截面（宽×高） 1000×1800mm 工 件 长 度 16000mm 生产率（工件通过速度） 0.4～2.5m/min 抛丸器 型 号 Q034 数 量 8 抛丸量 8×280kg/min 功 率 8×11kw 提升机 提升率 120t/h 功 率 11kw 纵向螺旋输送机 输送量 120t/h 功 率 7.5kw 横向螺旋输送机 输送量 120t/h 功率 5.5kg 分离器 分离量 120t/h H 型钢抛丸清理机 无锡市创新机械制造有限公司 清丸系统 功 率 11kw 风 量 4293M3/h 输入输出辊道 允许载重 1000kg/m 电机功率 2×2.2kw 输送速度 0.4～2.5m/min 辊道长度 13000mm 丸料首次加入量 5000kg 除尘系统 处理风量 16000m3/h 功率 15kg 二、 工作原理 被清理的工件放在输入辊道上，由辊道自动送入并通过抛丸清理室抛射区域，工件经抛丸器抛出的高速弹丸束冲击，其表面的氧化皮、残余焊渣、污物以及其它附着物被迅速清除。工件通过抛射区进入清丸区域，由清丸装置的上喷嘴和侧喷嘴将工件表面积累弹丸吹扫干净。工件最后经输出辊道送出，以备涂装。 三、 结构特点 本机主要结构包括：抛丸清理室、辊道系统、丸料循环系统、抛丸器、清丸装置、供丸系统、除尘系统和电控系统等部件。 1 、 抛丸清理室 抛丸清理室主要由钢板及型材焊接而成，箱式结构，主要包括进端密封仓、抛丸仓和清丸仓。 H 型 钢 抛 丸 清 理 机 无 锡 市 创 新 机 械 制 造 有 限 公 司 抛 丸 清 理 室 主 要 由 钢 板 及 型 材 焊 接 而 成 ， 箱 式 结 构 ， 主 要 包括 进 端 密 封 仓 、 抛 丸 仓 和 清 丸 仓 。 抛 丸 仓 为 抛 丸...
