满堂支架稳定性midas建模教程VIP免费

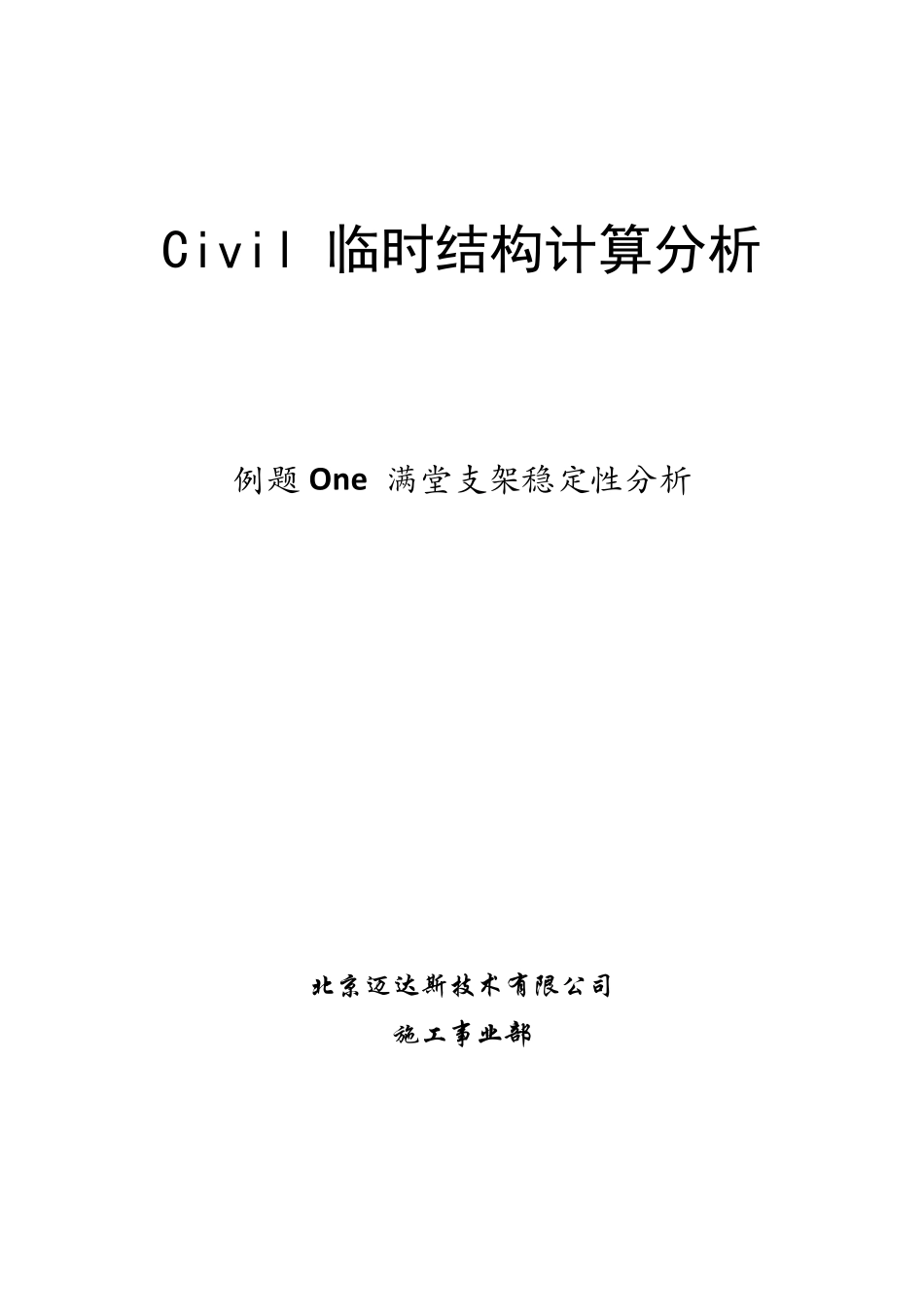

Civil 临时结构计算分析 例题 One 满堂支架稳定性分析 北 京 迈 达 斯 技 术 有 限 公 司 施 工 事 业 部 例题One 满堂支架稳定性分析 概要 此例题介绍使用midas Civil 建立并计算满堂支架结构的刚度、强度及稳定性的详细教程。 此例题的步骤如下： I. 简介 II. 建立新项目并设定操作环境 III. 定义特性信息 IV. 建立几何模型 V. 建立边界条件 VI. 添加荷载 VII. 定义分析控制数据 VIII. 运行分析 IX. 查看结果 1 I. 简介 本例题通过跨径为32m 混凝土简支现浇梁满堂支架的结构模型，详细介绍midas Civil 建立结构模型、施加边界条件和施工荷载、查看分析结果等具体步骤，进行强度、刚度、稳定性及应力分析的方法。 满堂支架高度 18.4m，横向宽度 16.2m，纵向长度 32.4m，支架上方纵向倒扣 C 36b 的槽钢，钢材材质为 A3 钢，上部荷载通过 25mm 竹胶板及 150mm× 150mm 方木传递到槽钢，支架竖向层高 1.2m，横向、纵向水平间距为0.9m，见下图，结构构造尺寸可参考《建筑施工碗口式钢管脚手架安全技术规范》。 该例题数据仅供参考 2 II. 建立新项目并设定操作环境  主菜单选择 文件> 新项目  主菜单选择 文件> 保存：输入文件名并保存  主菜单选择 工具> 单位系：选择单位（可设为默认） 建模过程中，可以点击状态栏中单位系变化单位体系 3 III. 定义特性信息  主菜单选择 特性> 材料特性值 点击添加 选择设计类型：钢材 选择规范：JTJ（S）1 选择数据库：A3 点击适用 2 选择设计类型：用户定义 3 弹性模量：1.6272e+001 泊松比：0.42 容重：5.394e-009 点击确定 1 规范根据实际选择，可以选择GB12（S） 2 确定和适用均可，适用不关闭窗口 3 根据计算要求填入必要数据 4  主菜单选择 特性> 截面特性值 点击添加 选择管型截面 名称：水平钢管 选择P50×4 点击适用 1 名称：竖直钢管 点击适用 5 名称：剪刀撑 点击适用 选择槽钢截面 名称：槽钢 选择 C36b 点击适用 6 选择实腹长方形截面 名称：方木 点击用户：H=150m m ；B=150m m 点击适用  主菜单选择 特性> 厚度 点击添加 面内和面外 25m m 点击适用 7 IV . 建立几何模型  主菜单选择 节点/单元> 建立节点 坐标：0，0，0 点击适用  主菜单选择 节点/单元> 扩展 材料：A3； 截面：竖直钢管 方向：z 间距：2...
