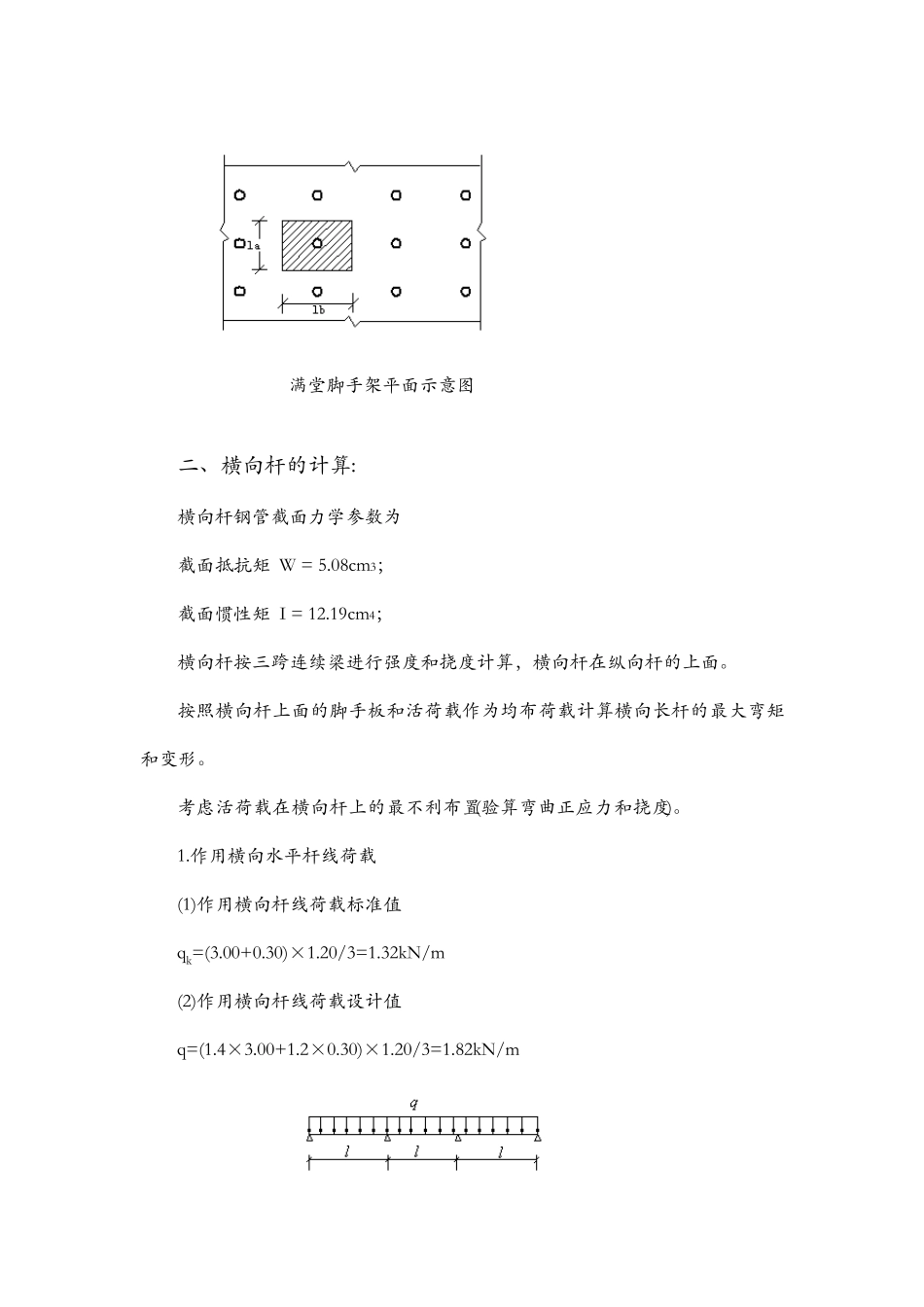

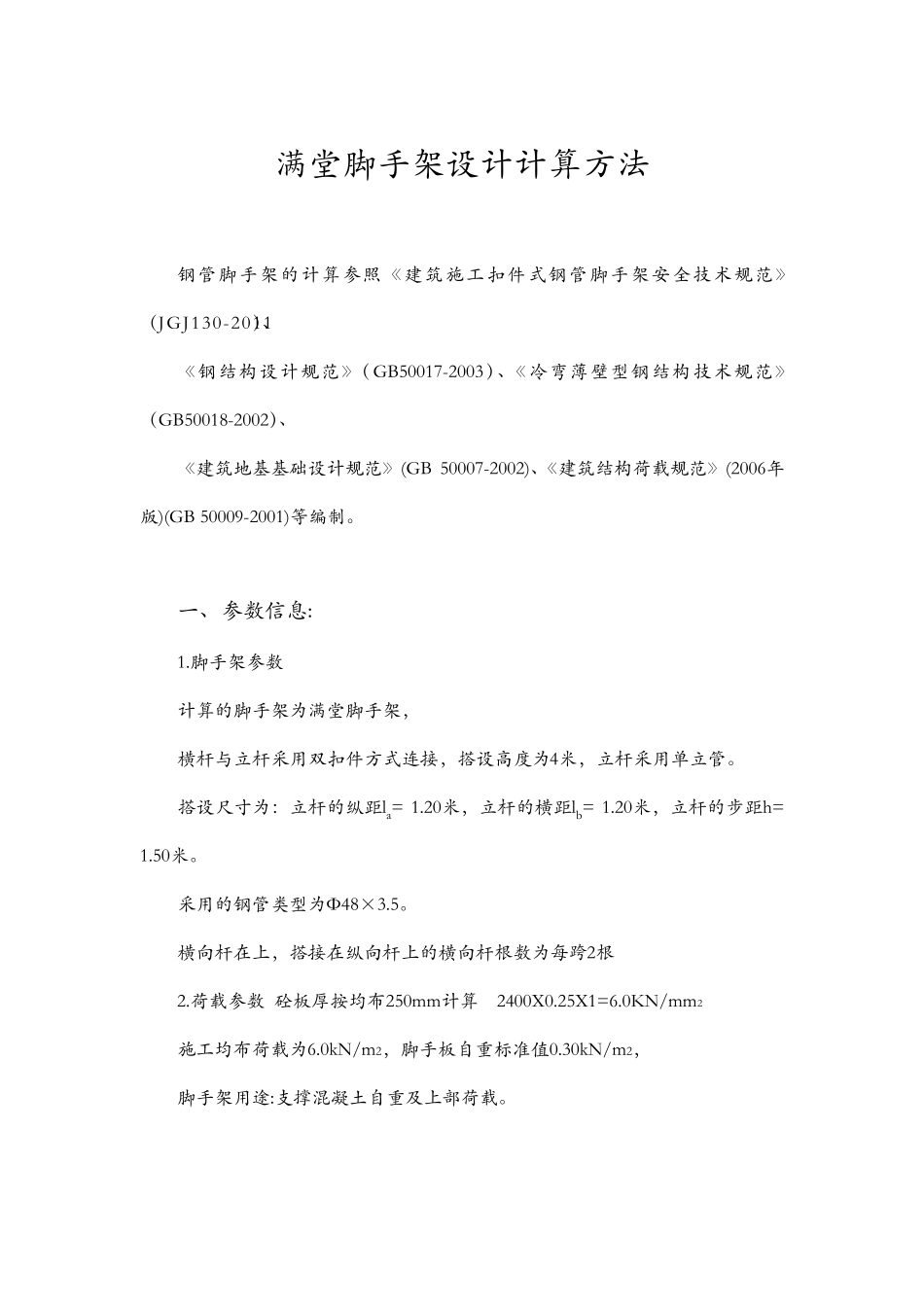

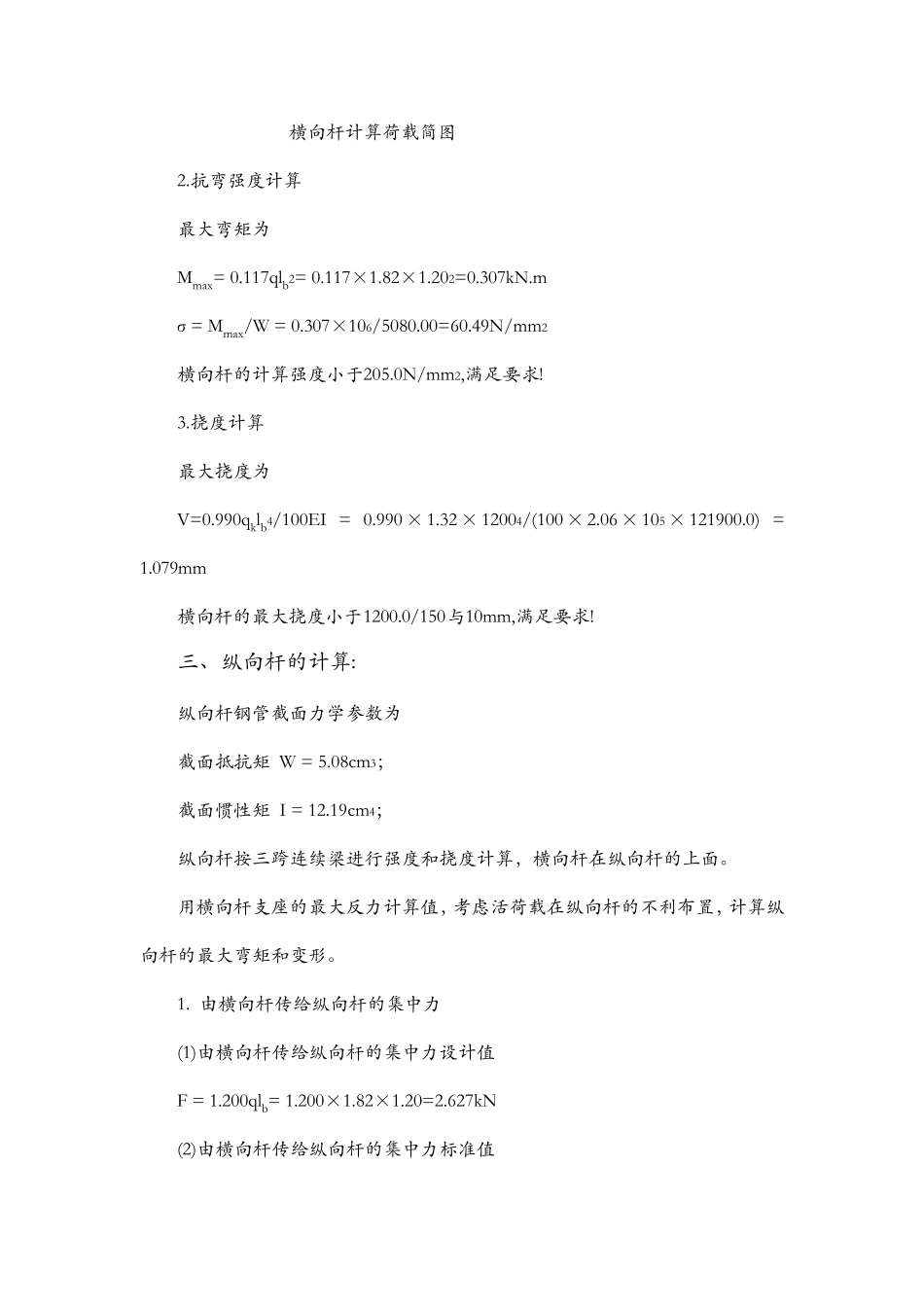

满堂脚手架设计计算方法 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、 《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、 《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。 一、参数信息: 1.脚手架参数 计算的脚手架为满堂脚手架， 横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。 搭设尺寸为：立杆的纵距la= 1.20米，立杆的横距lb= 1.20米，立杆的步距h= 1.50米。 采用的钢管类型为Φ48× 3.5。 横向 杆在 上 ，搭接在 纵向 杆上 的横向 杆根 数为每 跨 2根 2.荷载参数 砼 板 厚 按 均 布 250mm计算 2400X0.25X1=6.0KN/mm2 施工均 布 荷载为6.0kN/m2，脚手板 自 重 标 准 值 0.30kN/m2， 脚手架用途 :支 撑 混 凝 土 自 重 及 上 部 荷载。 满 堂 脚 手 架 平 面 示 意 图 二 、 横 向 杆 的 计 算 : 横 向 杆 钢 管 截 面 力 学 参 数 为 截 面 抵 抗 矩 W = 5.08cm3； 截 面 惯 性 矩 I = 12.19cm4； 横 向 杆 按 三 跨 连 续 梁 进 行 强 度 和 挠 度 计 算 ， 横 向 杆 在 纵 向 杆 的 上 面 。 按 照 横 向 杆 上 面 的 脚 手 板 和 活 荷 载 作 为 均 布 荷 载 计 算 横 向 长 杆 的 最 大 弯 矩和 变 形 。 考 虑 活 荷 载 在 横 向 杆 上 的 最 不 利 布 置 (验 算 弯 曲 正 应 力 和 挠 度 )。 1.作 用 横 向 水 平 杆 线 荷 载 (1)作 用 横 向 杆 线 荷 载 标 准 值 qk=(3.00+0.30)× 1.20/3=1.32kN/m (2)作 用 横 向 杆 线 荷 载 设 计 值 q=(1.4× 3.00+1.2× 0.30)× 1.20/3=1.82kN/m 横向杆计算荷载简图 2.抗弯强度计算 最大弯矩为 Mmax= 0.117qlb2= 0.117×1.82×1.202=0.307kN.m σ = Mmax/W = 0.307×106/5080.00=60.49N/mm2 横向杆的 计算强度小 于 205.0N/mm2,满 足 要 求 ! 3.挠 度计算 最大挠 度为 V=0.990qklb4/100EI = 0.990 ×1.32 × 12004/(100× 2.06 ×105× 121900.0) = 1.079mm 横向杆的 最大挠 度小 于 1200.0/150与 10mm,满 足 要 求 ! 三 、 纵 向杆的 计算: 纵 ...
