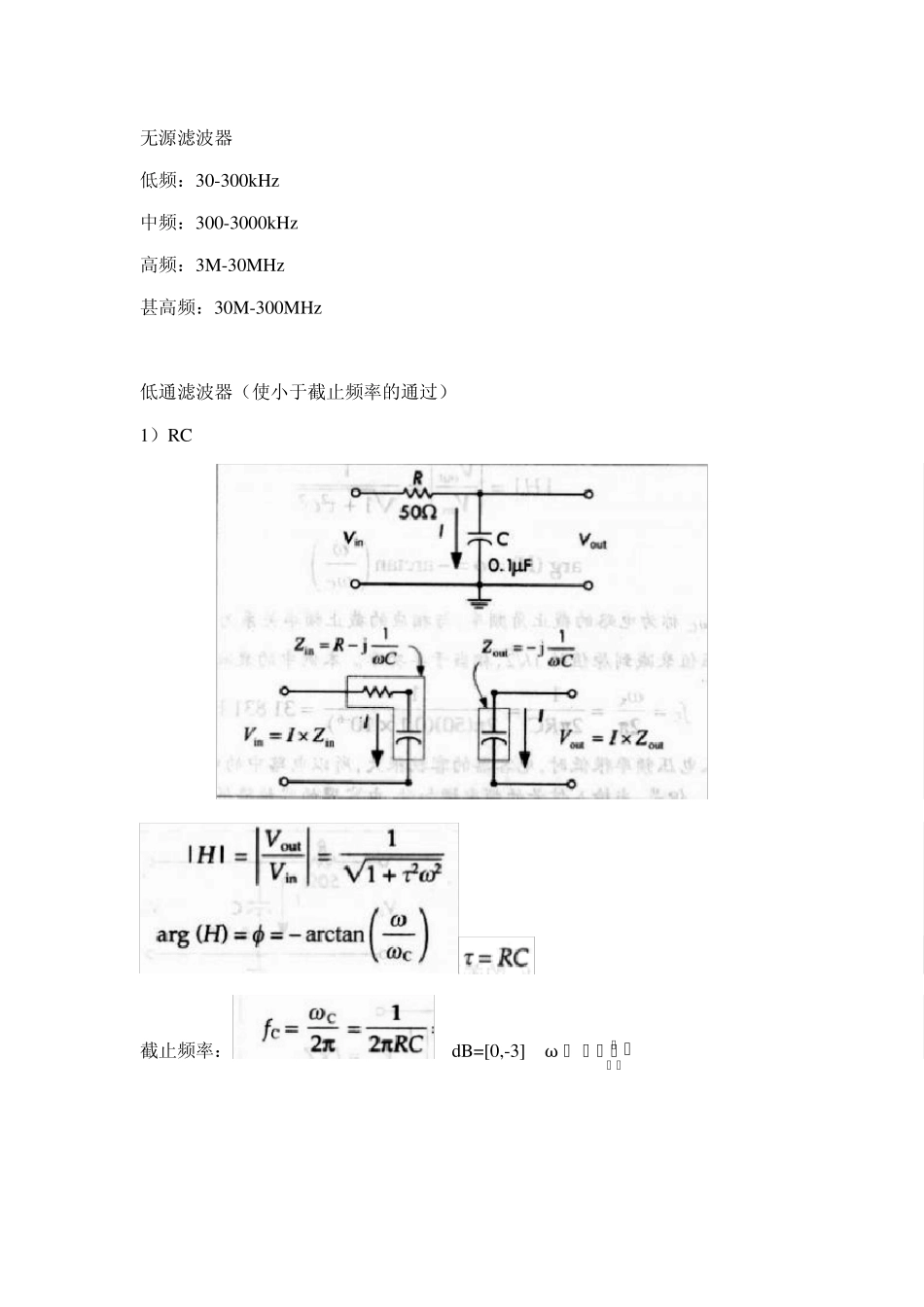

无源滤波器 低频:30-300kHz 中频:300-3000kHz 高频:3M-30MHz 甚高频:30M-300MHz 低通滤波器(使小于截止频率的通过) 1)RC 截止频率: dB=[0,-3] ω= [1,1RC] 2)LR 高通 1)C R 2)RL Cu t-off frequ ency :Wc=R/L 解耦与退耦 去耦电容工作原理高手和前辈们总是告诉我们这样的经验法则:“在电路板的电源接入端放置一个1~10μF 的电容,滤除低频噪声(去耦,退耦,高通滤波器);在电路板上每个器件的电源与地线之间放置一个0
1μF 的电容,滤除高频噪声(旁路,解耦,低通滤波器)
”在书店里能够得到的大多数的高速PCB 设计、高速数字电路设计的经典教程中也不厌其烦的引用该首选法则(老外俗称 Rule of Thumb)
旁路(Bypass),是指给信号中的某些有害部分提供一条低阻抗的通路
电源中高频干扰是典型的无用成分,需要将其在进入目标芯片之前提前干掉,一般我们采用电容到达该目的
用于该目的的电容就是所谓的旁路电容(Bypass Capacitor),它利用了电容的频率阻抗特性,可以看出旁路电容主要针对高频干扰(高是相对的,一般认为 20MHz 以上为高频干扰,20MHz 以下为低频纹波)
退耦(Decouple),最早用于多级电路中,为保证前后级间传递信号而不互相影响各级静态工作点的而采取的措施
在电源中退耦表示,当芯片内部进行开关动作或输出发生变化时,需要瞬时从电源在线抽取较大电流,该瞬时的大电流可能导致电源在线电压的降低,从而引起对自身和其他器件的干扰
为了减少这种干扰,需要在芯片附近设置一个储电的“小水池”以提供这种瞬时的大电流能力
在电源电路中,旁路和退耦都是为了减少电源噪声
旁路主要是为了减少电源上的噪声对器件本身的干扰;退耦是为
