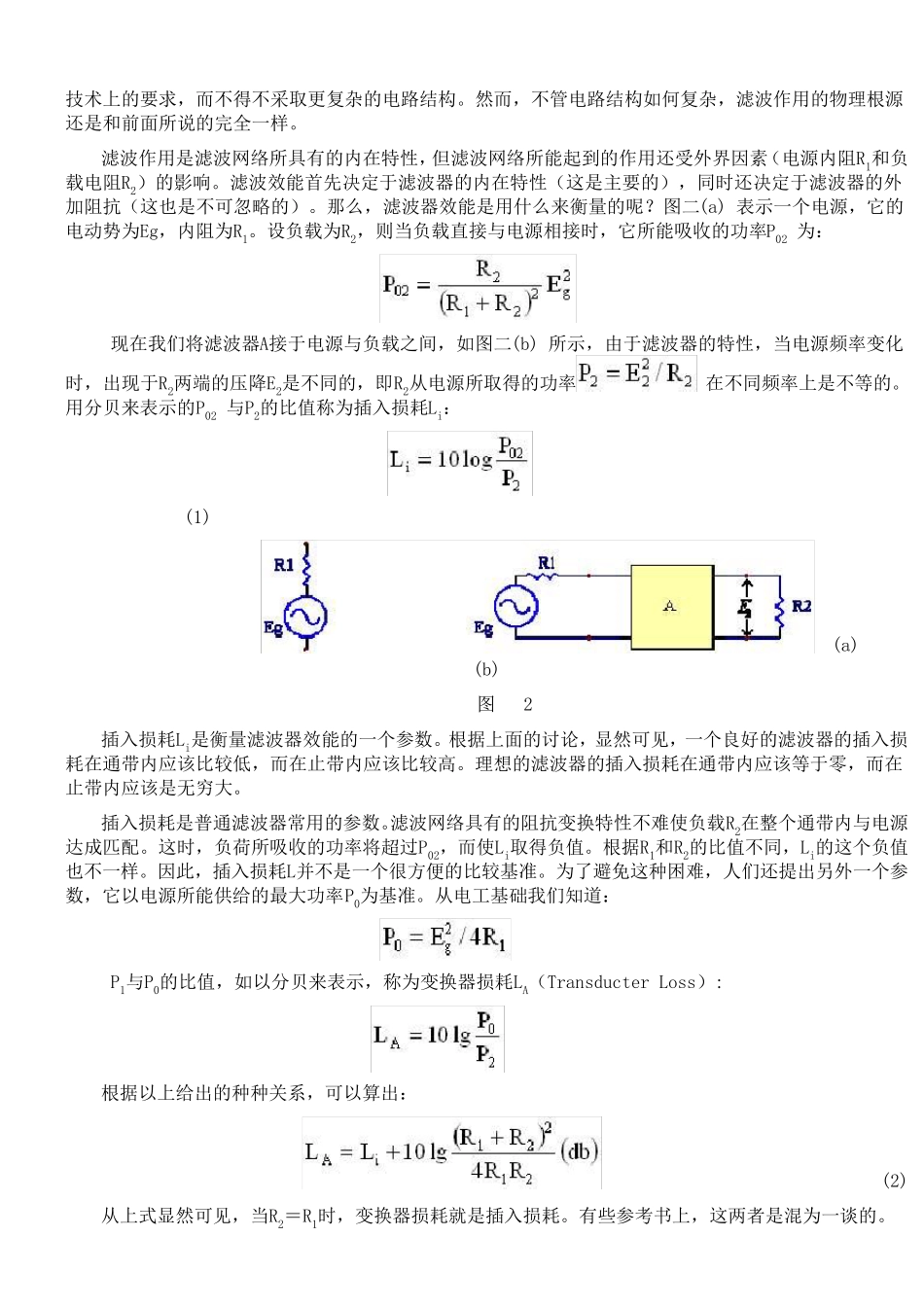

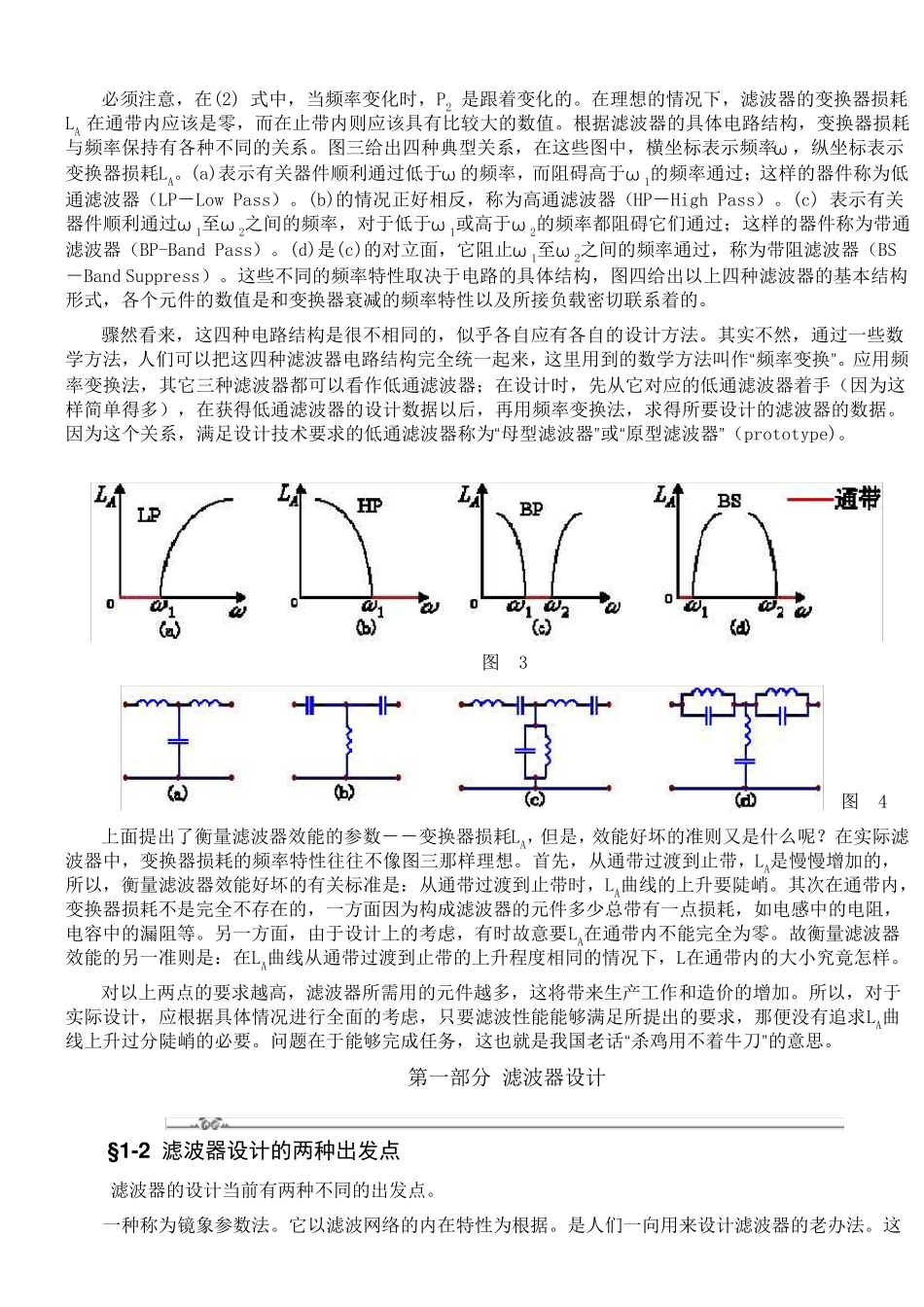

引 言 滤波器是一种二端口网络。它具有选择频率的特性，即可以让某些频率顺利通过，而对其它频率则加以阻拦，目前由于在雷达、微波、通讯等部门，多频率工作越来越普遍，对分隔频率的要求也相应提高；所以需用大量的滤波器。再则，微波固体器件的应用对滤波器的发展也有推动作用，像参数放大器、微波固体倍频器、微波固体混频器等一类器件都是多频率工作的，都需用相应的滤波器。更何况，随着集成电路的迅速发展，近几年来，电子电路的构成完全改变了，电子设备日趋小型化。原来为处理模拟信号所不可缺少的LC型滤波器，在低频部分，将逐渐为有源滤波器和陶瓷滤波器所替代。在高频部分也出现了许多新型的滤波器，例如：螺旋振子滤波器、微带滤波器、交指型滤波器等等。虽然它们的设计方法 各 有自 己 的特殊 之 点 ，但 是这 些设计方法 仍 是以低频“综 合 法 滤波器设计” 为基 础 ，再从 中 演 变而成，我 们要讲 的波导 滤波器就 是一例。 通过这 部分内 容 的学 习 ，希 望 大家 对复 变函 数在滤波器综 合 中 的应用有所了解 。同 时 也向 大家 说 明 ：即使 初 看 起 来一件简 单 事 情 或 一个 简 单 的器件，当 你 深 入 地 去 研 究 它时 ，就 会 有许多意 想 不到 的问 题 出现，解 决 这 些问 题 并 把 它用数学 形 式 来表 示 ，这 就 是我 们的任 务 。谁 对事 物 研 究 得 越深 ，谁 能 提出的问题 就 越多，或 者 也可以说 谁 能 解 决 的问 题 就 越多，微波滤波器的实 例就 能 很 好 的说 明 这 个 情 况。我 们把整 个 问 题 不断 地 “化整 为零 ” ，然后 逐个 地 加以解 决 ，最 后 再把 它们合 在一起 ，也就 解 决 了大问 题 。这 讲 义还 没 有对各 个 问 题 都进 行 详 细 分析 ，由此 可知 提出问 题 的重 要性。希 望 大家 都来试 试 。 第 一部分 滤波器设计 §1-1 滤波器的基 本 概 念 图 1 图 1 的虚 线 方框 里 面 是一个 由电抗 元 件L 和C 组 成的两 端口。它的输 入 端1-1'与 电源相接 ，其电动势 为Eg，内 阻为R1。二端口网络的输 出端2－ 2' 与 负 载 R2相接 ，当 电源的频率为零 （ 直 流 ） 或 较 低时 ，感 抗 jω L很 小，负 载 R2两 端的电压 降 E2比 较 大...
