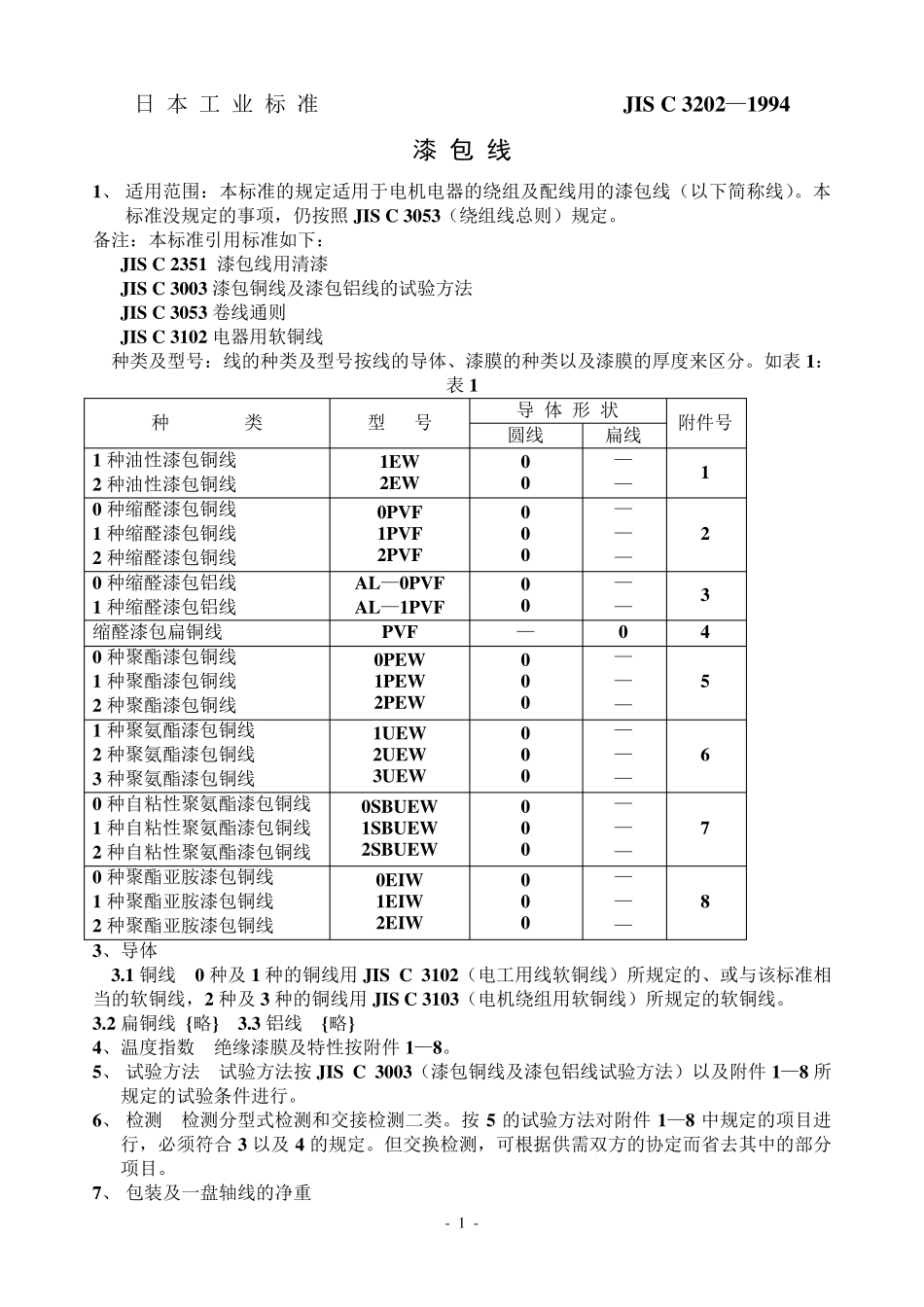

- 1 - 日 本 工 业 标 准 JIS C 3202—1994 漆 包 线 1、 适用范围：本标准的规定适用于电机电器的绕组及配线用的漆包线（以下简称线）。本标准没规定的事项，仍按照 JIS C 3053（绕组线总则）规定。 备注：本标准引用标准如下： JIS C 2351 漆包线用清漆 JIS C 3003 漆包铜线及漆包铝线的试验方法 JIS C 3053 卷线通则 JIS C 3102 电器用软铜线 种类及型号：线的种类及型号按线的导体、漆膜的种类以及漆膜的厚度来区分。如表 1： 表 1 种 类 型 号 导 体 形 状 附件号 圆线 扁线 1 种油性漆包铜线 2 种油性漆包铜线 1EW 2EW 0 0 — — 1 0 种缩醛漆包铜线 1 种缩醛漆包铜线 2 种缩醛漆包铜线 0PVF 1PVF 2PVF 0 0 0 — — — 2 0 种缩醛漆包铝线 1 种缩醛漆包铝线 AL—0PVF AL—1PVF 0 0 — — 3 缩醛漆包扁铜线 PVF — 0 4 0 种聚酯漆包铜线 1 种聚酯漆包铜线 2 种聚酯漆包铜线 0PEW 1PEW 2PEW 0 0 0 — — — 5 1 种聚氨酯漆包铜线 2 种聚氨酯漆包铜线 3 种聚氨酯漆包铜线 1UEW 2UEW 3UEW 0 0 0 — — — 6 0 种自粘性聚氨酯漆包铜线 1 种自粘性聚氨酯漆包铜线 2 种自粘性聚氨酯漆包铜线 0SBUEW 1SBUEW 2SBUEW 0 0 0 — — — 7 0 种聚酯亚胺漆包铜线 1 种聚酯亚胺漆包铜线 2 种聚酯亚胺漆包铜线 0EIW 1EIW 2EIW 0 0 0 — — — 8 3、导体 3.1 铜线 0 种及 1 种的铜线用 JIS C 3102（电工用线软铜线）所规定的、或与该标准相当的软铜线，2 种及 3 种的铜线用 JIS C 3103（电机绕组用软铜线）所规定的软铜线。 3.2 扁铜线 {略} 3.3 铝线 {略} 4、温度指数 绝缘漆膜及特性按附件 1—8。 5、 试验方法 试验方法按 JIS C 3003（漆包铜线及漆包铝线试验方法）以及附件 1—8 所规定的试验条件进行。 6、 检测 检测分型式检测和交接检测二类。按 5 的试验方法对附件 1—8 中规定的项目进行，必须符合 3 以及 4 的规定。但交换检测，可根据供需双方的协定而省去其中的部分项目。 7、 包装及一盘轴线的净重 - 2 - 7.1 包装 线应紧密整齐地卷绕在与导体直径或导体规格大小相适应的线盘中，或整齐地盘装在适应大小的容器内，并妥善包装，以免线在运输途中碰伤或散乱。 7.2 一盘轴线的净重 一盘轴线的净重按表2 的要求，但供需双...
