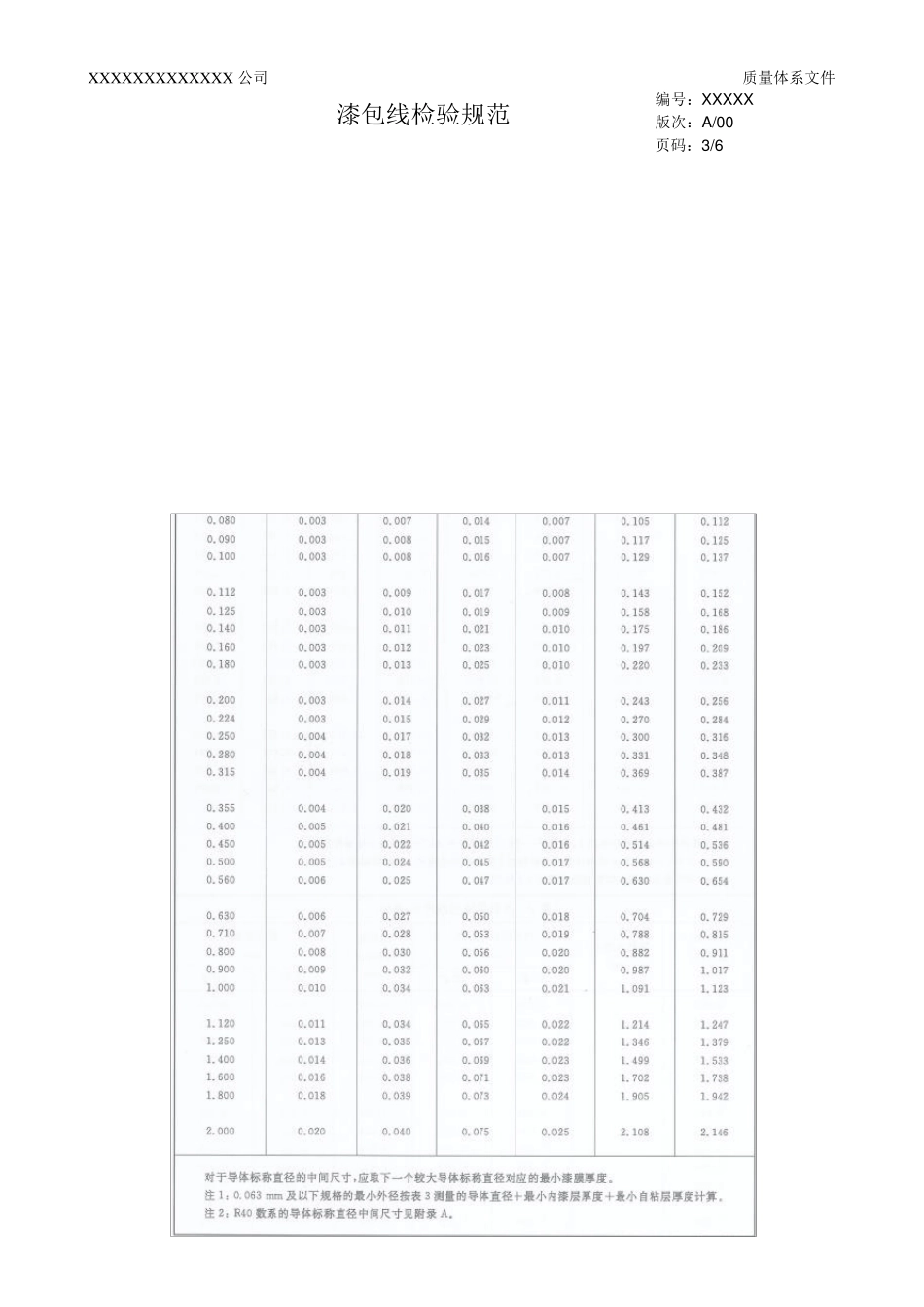

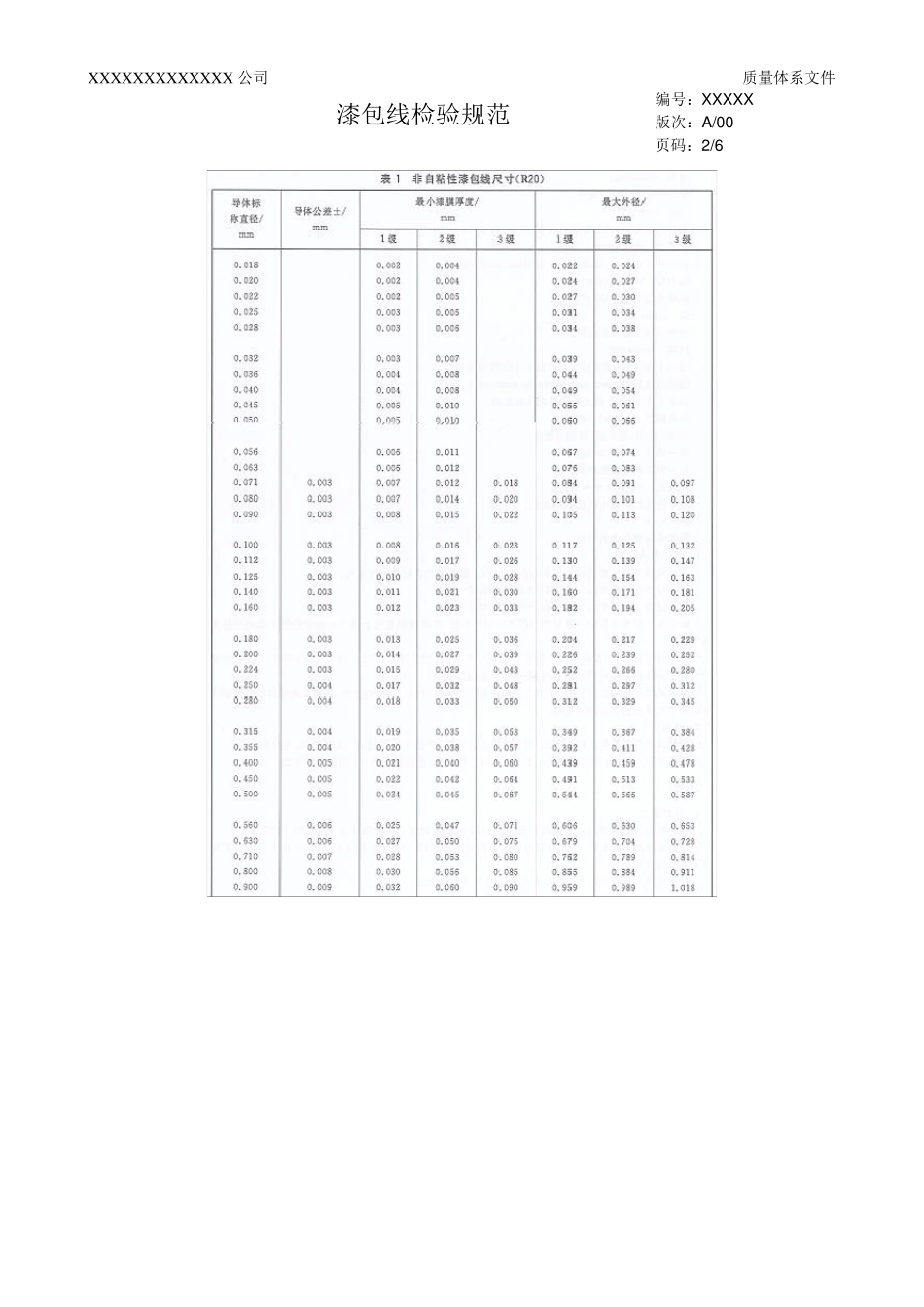

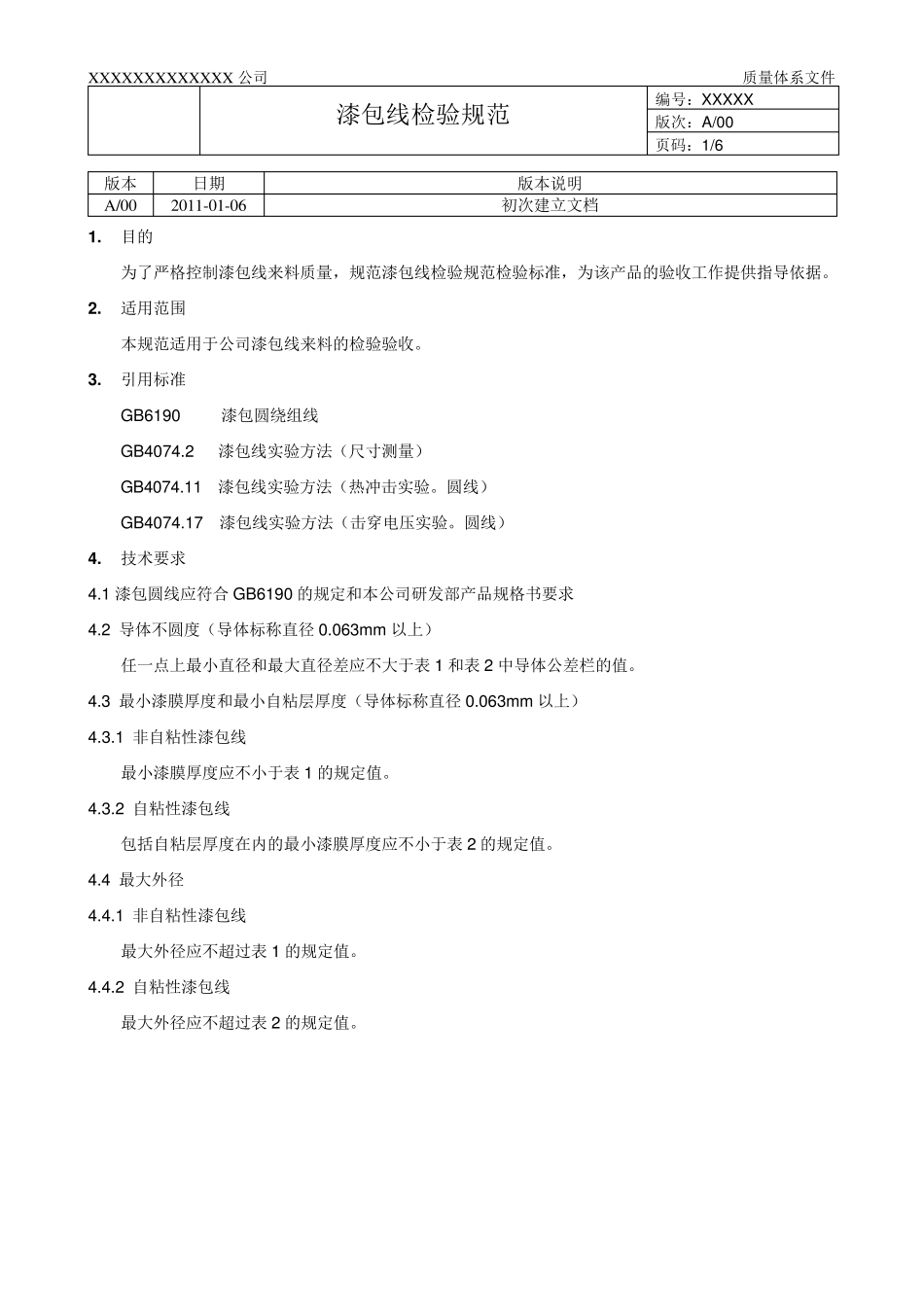

X X X X X X X X X X X X X 公司 质量体系文件 漆包线检验规范 编号：XXXXX 版次：A/00 页码：1/6 版本 日期 版本说明 A /00 2011-01-06 初次建立文档 1 . 目的 为了严格控制漆包线来料质量，规范漆包线检验规范检验标准，为该产品的验收工作提供指导依据。 2 . 适用范围 本规范适用于公司漆包线来料的检验验收。 3 . 引用标准 GB6190 漆包圆绕组线 GB4074.2 漆包线实验方法（尺寸测量） GB4074.11 漆包线实验方法（热冲击实验。圆线） GB4074.17 漆包线实验方法（击穿电压实验。圆线） 4 . 技术要求 4.1 漆包圆线应符合 GB6190 的规定和本公司研发部产品规格书要求 4.2 导体不圆度（导体标称直径 0.063m m 以上） 任一点上最小直径和最大直径差应不大于表 1 和表 2 中导体公差栏的值。 4.3 最小漆膜厚度和最小自粘层厚度（导体标称直径 0.063m m 以上） 4.3.1 非自粘性漆包线 最小漆膜厚度应不小于表 1 的规定值。 4.3.2 自粘性漆包线 包括自粘层厚度在内的最小漆膜厚度应不小于表 2 的规定值。 4.4 最大外径 4.4.1 非自粘性漆包线 最大外径应不超过表 1 的规定值。 4.4.2 自粘性漆包线 最大外径应不超过表 2 的规定值。 X X X X X X X X X X X X X 公司 质量体系文件 漆包线检验规范 编号：XXXXX 版次：A/00 页码：2/6 X X X X X X X X X X X X X 公司 质量体系文件 漆包线检验规范 编号：XXXXX 版次：A/00 页码：3/6 XXXXXXXXXXXXX 公司 质量体系文件 漆包线检验规范 编号：XXXXX 版次：A/00 页码：4/6 4.5 电阻 不用直径的导线电阻值应如表3 所示。 表3 不同直径导线的电阻值 导体标称直径mm 电阻Ω/m 导体标称直径mm 电阻Ω/m 最小值 标称值 最大值 最小值 标称值 最大值 0.018 60.46 67.18 73.89 0.200 0.5237 0.5441 0.5657 0.020 48.97 54.41 59.85 0.224 0.4188 0.4338 0.4495 0.022 40.47 44.97 49.47 0.250 0.3345 0.3482 0.3628 0.025 31.34 34.82 38.31 0.280 0.2676 0.2776 0.2882 0.028 24.99 27.76 30.54 0.315 0.2121 0.2193 0.2270 0.032 19.13 21.25 23.38 0.355 0.1674 0.1727 0.1782 0.036 15.16 16.79 18.42 0.400 0.1316 0.1360 0.1407 0.040 12.28 13.60 14.92 0.450 0.1042 0.1075 0.1109 0....
