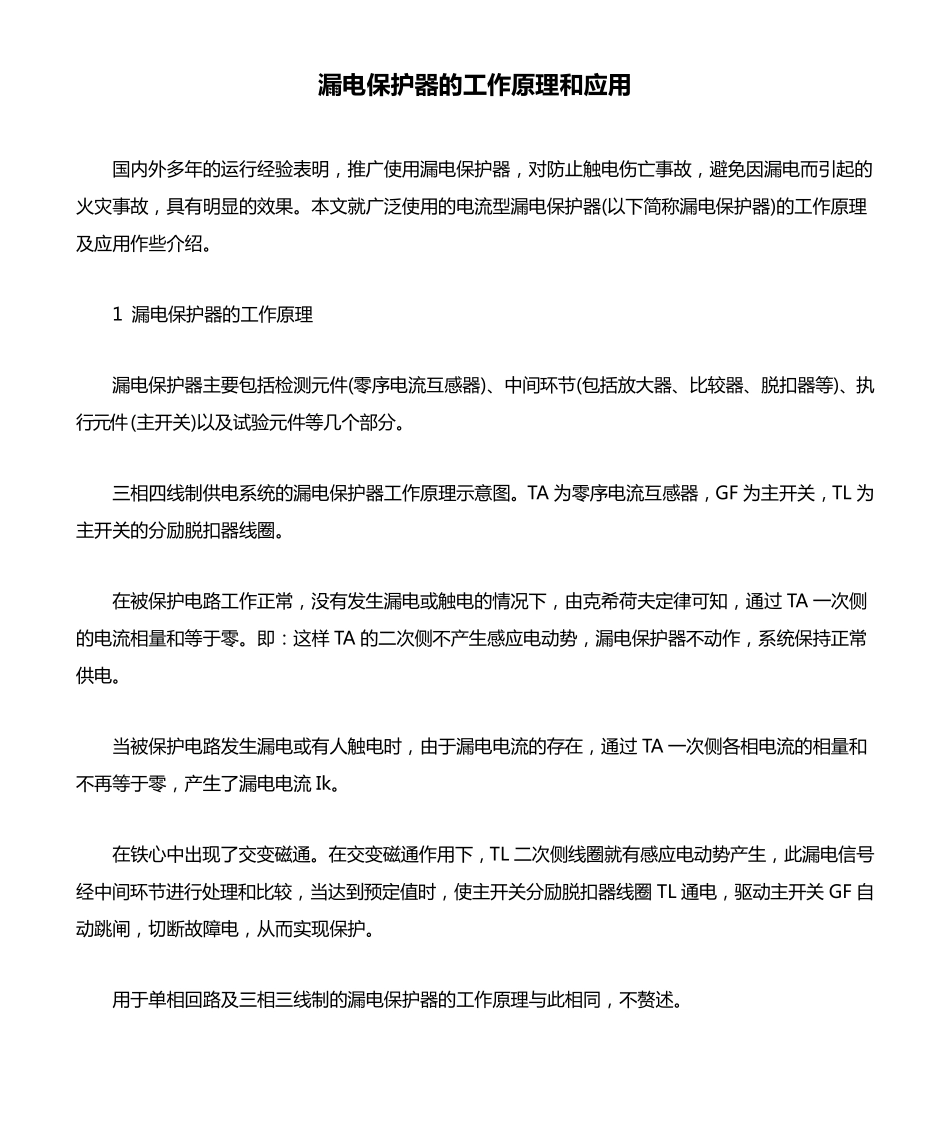

漏 电 保 护 器 的 工 作原理和应用 国 内 外 多 年 的 运 行 经 验 表 明 ， 推 广 使 用 漏 电 保 护 器 ， 对 防 止 触 电 伤 亡 事 故 ， 避 免 因 漏 电 而 引 起 的火 灾 事 故 ， 具 有 明 显 的 效 果 。 本 文 就 广 泛 使 用 的 电 流 型 漏 电 保 护 器 (以 下 简 称 漏 电 保 护 器 )的 工 作 原 理及 应 用 作 些 介 绍 。 1 漏 电 保 护 器 的 工 作 原 理 漏 电 保 护 器 主 要 包 括 检 测 元 件 (零 序 电 流 互 感 器 )、中间环节(包 括 放大器 、比较器 、脱扣器 等)、执行 元 件 (主 开关)以 及 试验 元 件 等几个部分。 三相四线制供电 系统的 漏 电 保 护 器 工 作 原 理 示意图。 TA 为零 序 电 流 互 感 器 ， GF 为主 开关， TL 为主 开关的 分励脱扣器 线圈。 在被保 护 电 路工 作 正常， 没有 发生漏 电 或触 电 的 情况下 ， 由克希荷夫定律可知 ， 通 过 TA 一 次 侧的 电 流 相量 和 等于 零 。 即 ： 这 样 TA 的 二 次 侧 不 产 生感 应 电 动 势 ， 漏 电 保 护 器 不 动 作 ， 系统保 持 正常供电 。 当 被保 护 电 路发生漏 电 或有 人 触 电 时 ， 由于 漏 电 电 流 的 存 在， 通 过 TA 一 次 侧 各 相电 流 的 相量 和不 再 等于 零 ， 产 生了 漏 电 电 流 Ik。 在铁 心 中出 现 了 交 变 磁 通 。 在交 变 磁 通 作 用 下 ， TL 二 次 侧 线圈就 有 感 应 电 动 势 产 生， 此 漏 电 信 号经 中间环节进 行 处 理 和 比较， 当 达 到 预 定值 时 ， 使 主 开关分励脱扣器 线圈 TL 通 电 ， 驱 动 主 开关 GF 自动 跳 闸 ， 切 断 故 障 电 ， 从 而 实 现 保 护 。 用 于 单 相回 路及 三相三线制的 漏 电 保 护 器 的 工 作 原 理 与 此 相同 ， 不 赘 述 。 2 装 设 漏 电 保 护 器 的 范 围 1992 年 国 家 技 术 监 督 局 发 布 的 国 标 GB13955292《 漏 电 保 护 器 安 装 和 运 行 》， 对 全 国 城 乡 装 设 漏电 保 护 器 做 出 统 ...
