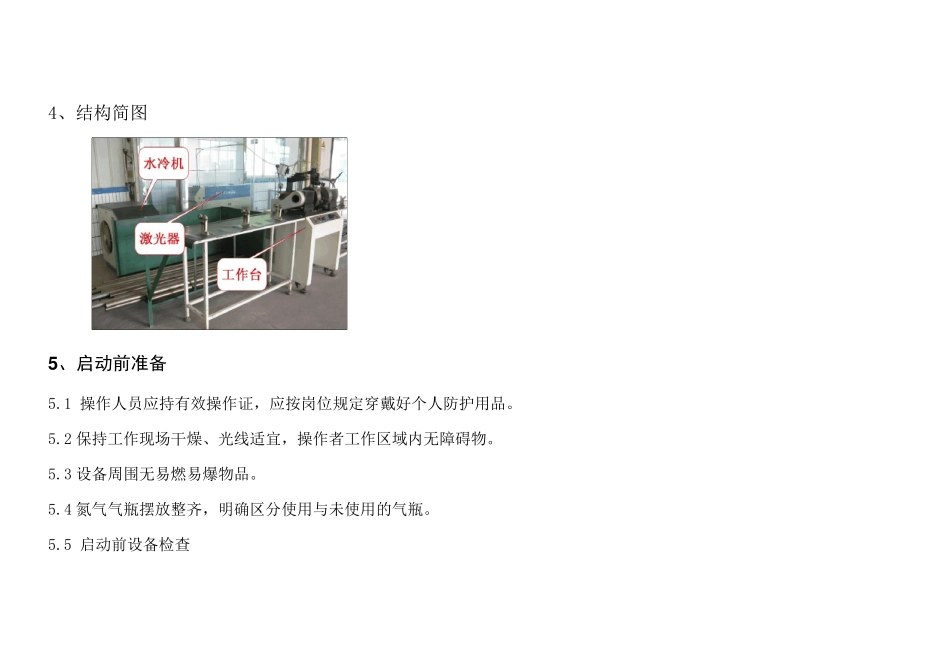

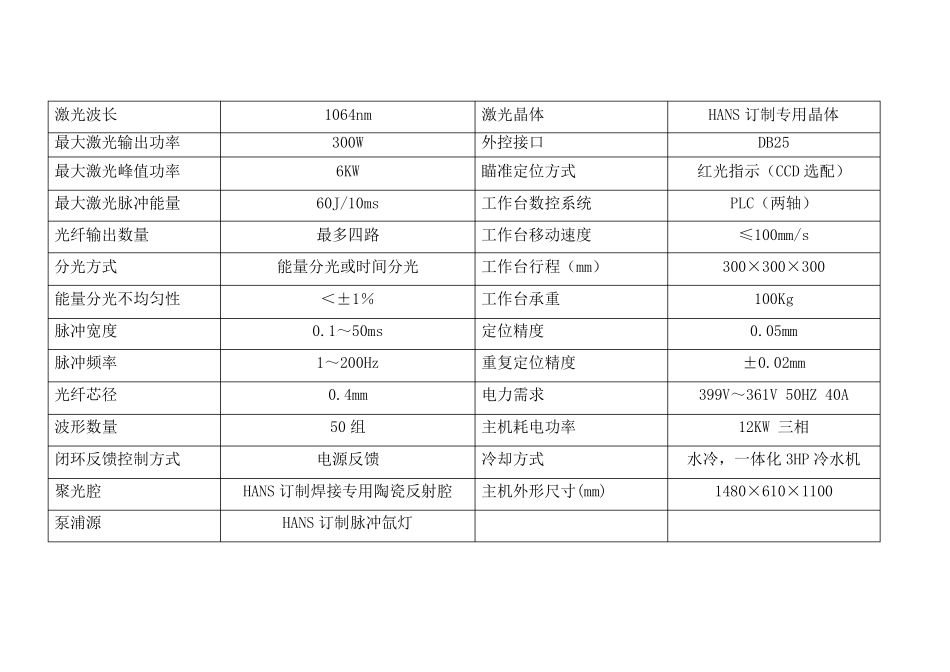

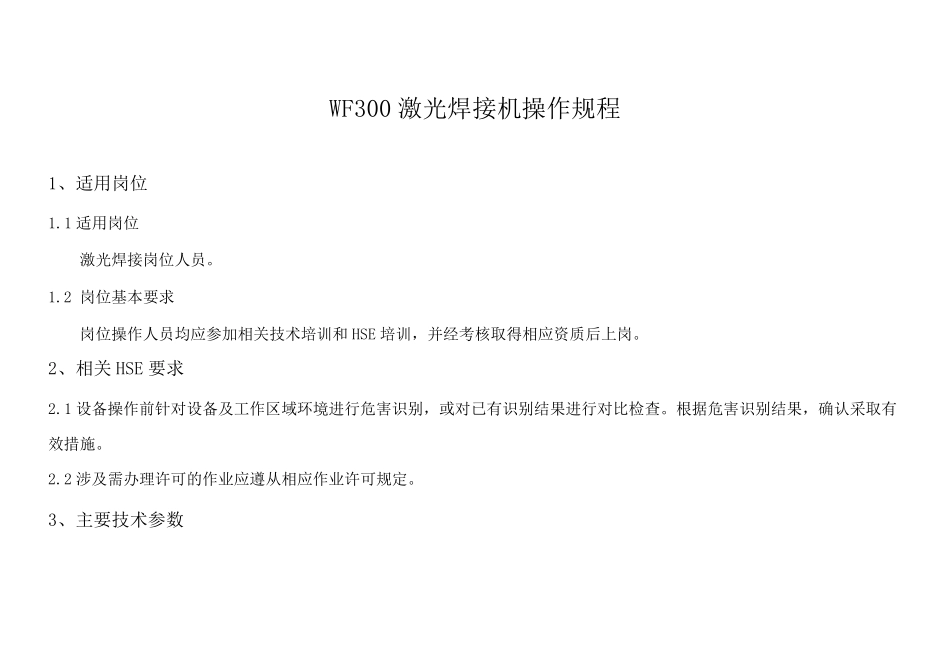

WF300 激光焊接机操作规程 1、适用岗位 1.1 适用岗位 激光焊接岗位人员。 1.2 岗位基本要求 岗位操作人员均应参加相关技术培训和 HSE 培训，并经考核取得相应资质后上岗。 2、相关 HSE 要求 2.1 设备操作前针对设备及工作区域环境进行危害识别，或对已有识别结果进行对比检查。根据危害识别结果，确认采取有效措施。 2.2 涉及需办理许可的作业应遵从相应作业许可规定。 3、主要技术参数 激光波长 1064nm 激光晶体 HANS 订制专用晶体 最大激光输出功率 300W 外控接口 DB25 最大激光峰值功率 6KW 瞄准定位方式 红光指示（CCD 选配） 最大激光脉冲能量 60J/10ms 工作台数控系统 PLC（两轴） 光纤输出数量 最多四路 工作台移动速度 ≤100mm/s 分光方式 能量分光或时间分光 工作台行程（mm） 300×300×300 能量分光不均匀性 ＜±1％ 工作台承重 100Kg 脉冲宽度 0.1～50ms 定位精度 0.05mm 脉冲频率 1～200Hz 重复定位精度 ±0.02mm 光纤芯径 0.4mm 电力需求 399V～361V 50HZ 40A 波形数量 50 组 主机耗电功率 12KW 三相 闭环反馈控制方式 电源反馈 冷却方式 水冷，一体化 3HP 冷水机 聚光腔 HANS 订制焊接专用陶瓷反射腔 主机外形尺寸(mm) 1480×610×1100 泵浦源 HANS 订制脉冲氙灯 4、结构简图 5 、启动前准备 5.1 操作人员应持有效操作证，应按岗位规定穿戴好个人防护用品。 5.2 保持工作现场干燥、光线适宜，操作者工作区域内无障碍物。 5.3 设备周围无易燃易爆物品。 5.4 氮气气瓶摆放整齐，明确区分使用与未使用的气瓶。 5.5 启动前设备检查 项目 检查内容及要求 注意事项（提示、警示、严禁） 外观 激光器、水冷机外壳应干净 工作台面无油污、无与工作无关的杂物 辅助工具等应完好、干净 冷却系统 冷却用水和激光器里的水位保持在Min～Max 水位之间 1、冷却水用去离子水或蒸馏水并保持清洁。 2、环境温度低于0℃或长时间不使用，将冷却水排净。 冷却水管各连接处无渗漏 气瓶 气瓶开启，减压阀上压力值为0.2MPa 6、启动 步骤及要求 注意事项（提示、警示、严禁） 1、完成启动前设备检查并确认无误后方可进行启动。 2、打开激光器电源空气开关。 3、开启激光器左下面的总电源开关“BREAKER”。 4、检查激光器的散热风扇，确保其正常工作。 5、打开激光器电源开关“LASER POWER”。 6、将激光器控制面板上的“POWER”钥...
