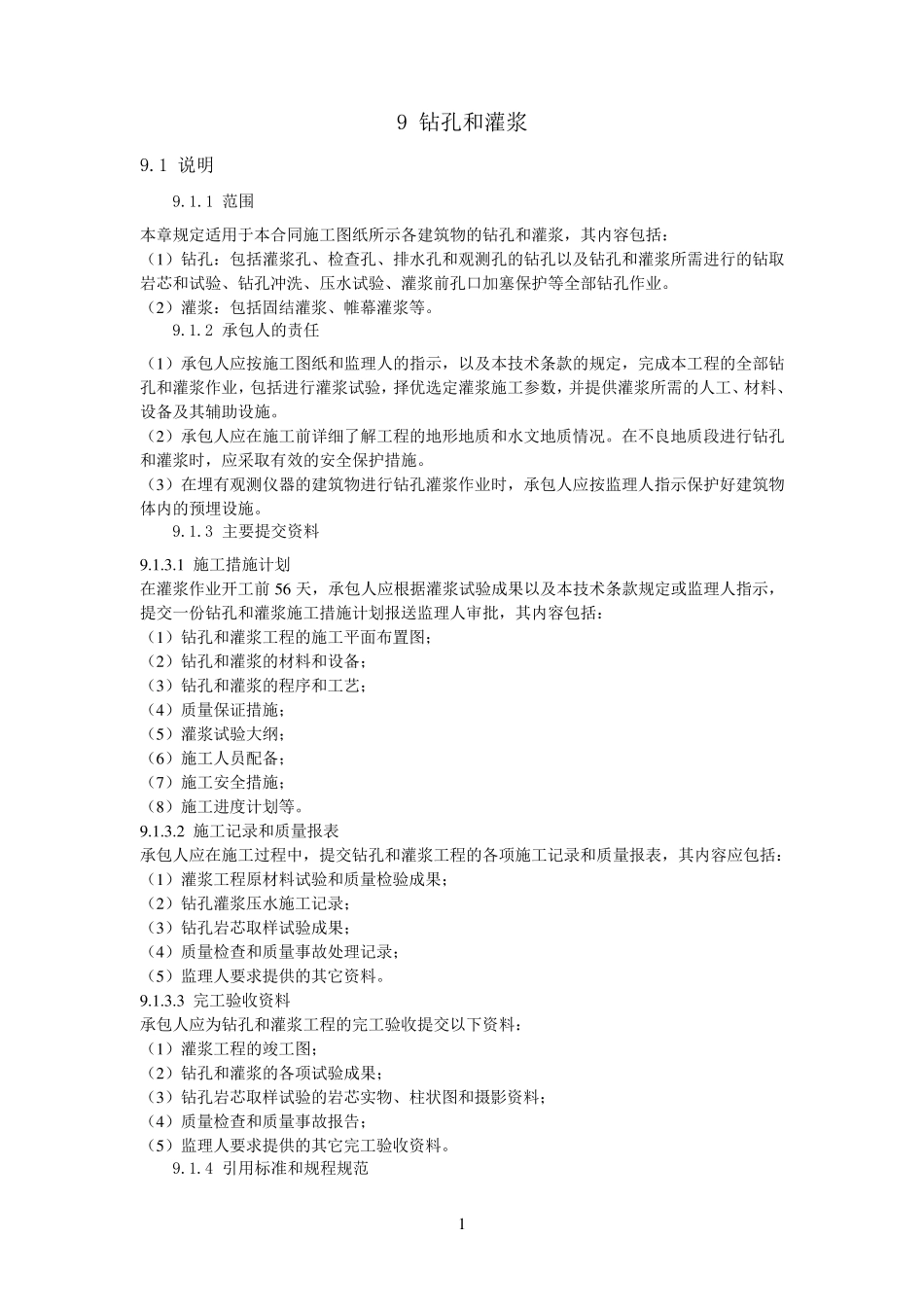

1 9 钻孔和灌浆 9.1 说明 9.1.1 范围 本章规定适用于本合同施工图纸所示各建筑物的钻孔和灌浆，其内容包括： （1 ）钻孔：包括灌浆孔、检查孔、排水孔和观测孔的钻孔以及钻孔和灌浆所需进行的钻取岩芯和试验、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业。 （2 ）灌浆：包括固结灌浆、帷幕灌浆等。 9.1.2 承包人的责任 （1 ）承包人应按施工图纸和监理人的指示，以及本技术条款的规定，完成本工程的全部钻孔和灌浆作业，包括进行灌浆试验，择优选定灌浆施工参数，并提供灌浆所需的人工、材料、设备及其辅助设施。 （2 ）承包人应在施工前详细了解工程的地形地质和水文地质情况。在不良地质段进行钻孔和灌浆时，应采取有效的安全保护措施。 （3 ）在埋有观测仪器的建筑物进行钻孔灌浆作业时，承包人应按监理人指示保护好建筑物体内的预埋设施。 9.1.3 主要提交资料 9 .1 .3 .1 施工措施计划 在灌浆作业开工前 5 6 天，承包人应根据灌浆试验成果以及本技术条款规定或监理人指示，提交一份钻孔和灌浆施工措施计划报送监理人审批，其内容包括： （1 ）钻孔和灌浆工程的施工平面布置图； （2 ）钻孔和灌浆的材料和设备； （3 ）钻孔和灌浆的程序和工艺； （4 ）质量保证措施； （5 ）灌浆试验大纲； （6 ）施工人员配 备； （7 ）施工安全措施； （8 ）施工进度 计划等。 9 .1 .3 .2 施工记 录 和质量报表 承包人应在施工过 程中 ，提交钻孔和灌浆工程的各项 施工记 录 和质量报表 ，其内容应包括： （1 ）灌浆工程原 材料试验和质量检验成果； （2 ）钻孔灌浆压水施工记 录 ； （3 ）钻孔岩芯取样 试验成果； （4 ）质量检查和质量事 故 处 理记 录 ； （5 ）监理人要求 提供的其它 资料。 9 .1 .3 .3 完工验收 资料 承包人应为 钻孔和灌浆工程的完工验收 提交以下 资料： （1 ）灌浆工程的竣 工图； （2 ）钻孔和灌浆的各项 试验成果； （3 ）钻孔岩芯取样 试验的岩芯实 物、柱 状 图和摄 影 资料； （4 ）质量检查和质量事 故 报告 ； （5 ）监理人要求 提供的其它 完工验收 资料。 9.1.4 引 用标 准 和规程规范 2 （ 1）《 通 用 硅 酸 盐 水 泥 》（ GB175-2007）； （ 2）《 水 运 工 程 混 凝 土 试 验 规 程 》（ JTJ270-98-2006）； （ 3）《 水 利 水 电 工 程 ...
