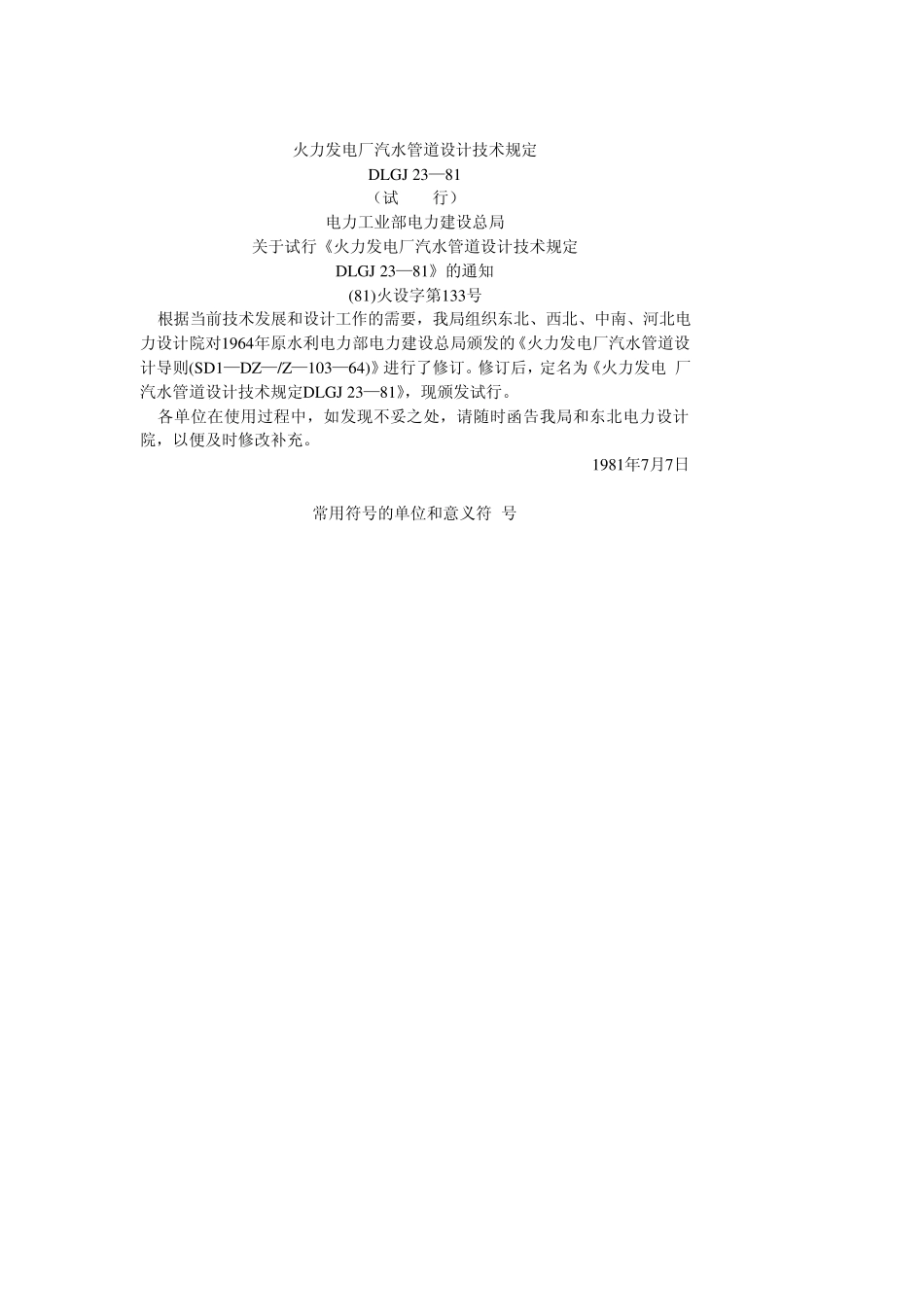

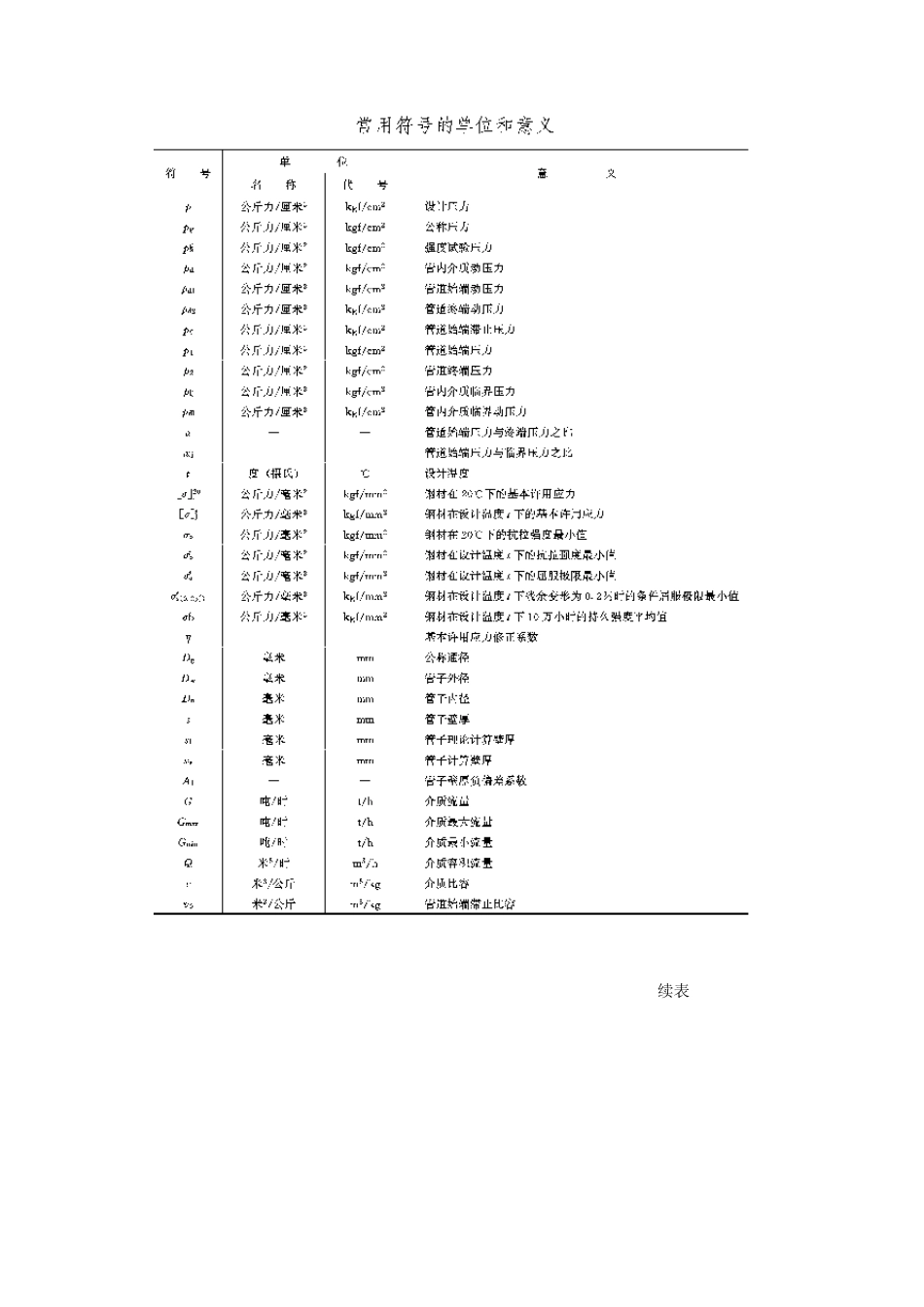

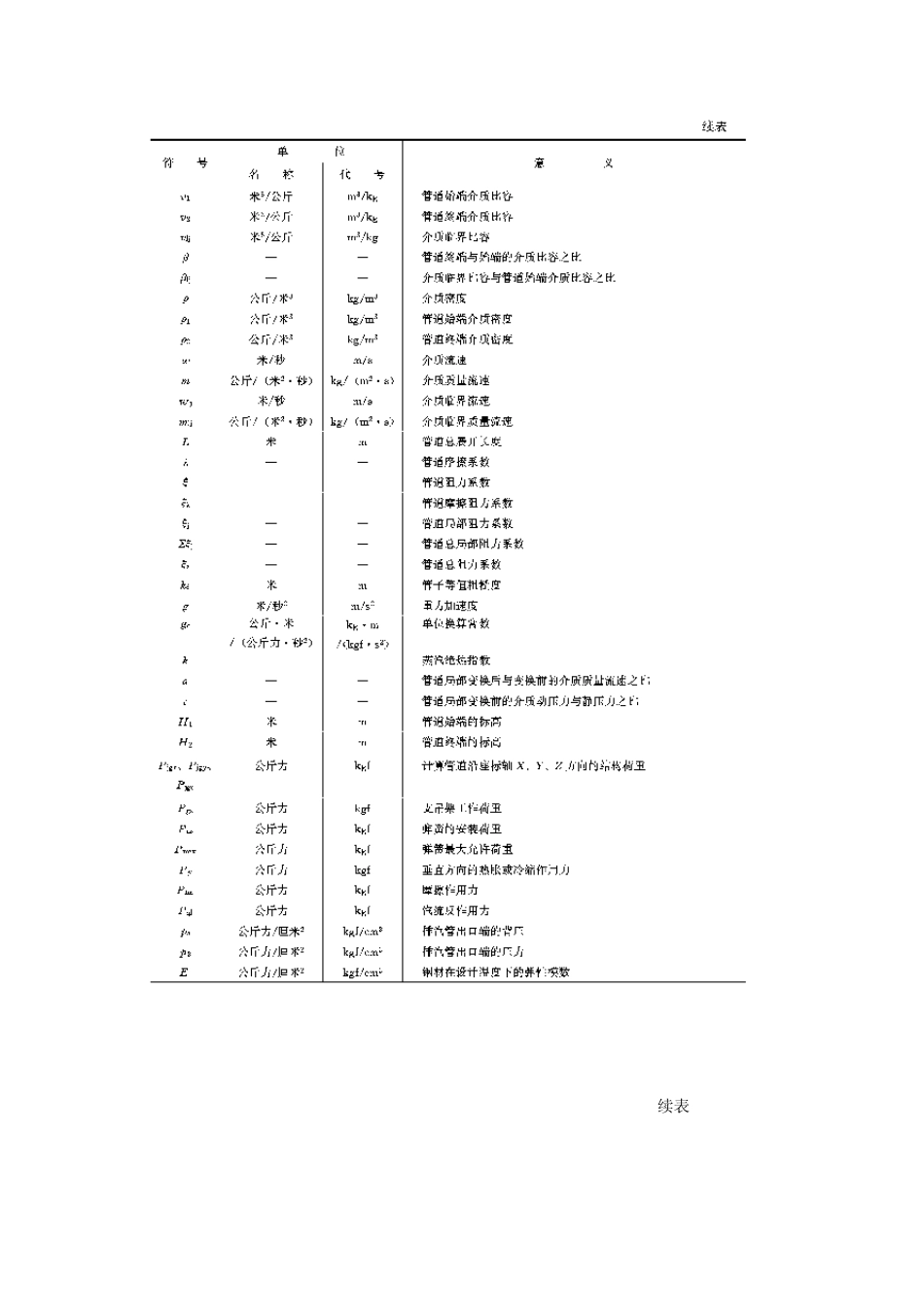

火力发电厂汽水管道设计技术规定 DLGJ 23—81 （试 行） 电力工业部电力建设总局 关于试行《火力发电厂汽水管道设计技术规定 DLGJ 23—81》的通知 (81)火设字第133号 根据当前技术发展和设计工作的需要，我局组织东北、西北、中南、河北电 力设计院对1964年原水利电力部电力建设总局颁发的《火力发电厂汽水管道设 计导则(SD1—DZ—/Z—103—64)》进行了修订。修订后，定名为《火力发电 厂汽水管道设计技术规定DLGJ 23—81》，现颁发试行。 各单位在使用过程中，如发现不妥之处，请随时函告我局和东北电力设计 院，以便及时修改补充。 1981年7月7日 常用符号的单位和意义符 号 续表 续表 续表 第一章 总 则 第1 .1 条 适用范围 本规定适用于火力发电厂主厂房范围内单机容量为1.2万kW至30万kW、 参数为171ata*/555℃及以下机组的汽水管道设计。其他容量机组的汽水管道或 主厂房范围外的汽水管道设计可参照使用。 ** 指以kgf/cm２(工程大气压)计量的绝对压力值 。按法定计量单位，压力 以Pa或MPa计量，1MPa=10.2kgf/cm２。以后同此。 机、炉本体范围内的管道设计，除按照本规定的基本原则外，还应与制造厂 共同商定。 第1 .2 条 设计要求 管道设计应根据热力系统和主厂房布置进行，做到选材正确、布置合理、补 偿良好、疏水通畅、流阻较小、造价低廉、支吊合理、安装维护方便、扩建灵 活、整齐美观，并应避免水击和共振，降低噪声。 管道设计应符合国家和部颁有关标准、规范。 第1 .3 条 设计参数 一、设计压力：一般是指管道运行中介质的最大工作压力。对水管道，应考 虑水柱静压头的影响，但当其低于额定压力的3%时，可不考虑。 主要管道的设计压力按下列规定取用： 1 .主蒸汽管道，取用锅炉额定蒸发量时过热器出口的额定工作压力。 2 .高温和低温再热蒸汽管道，均取用汽轮机额定功率时高压缸排汽压力的 1.15倍。 3 .与直流锅炉启动分离器连接的汽水管道，取用分离器各种运行工况中管道 可能出现的最大工作压力。 4 .减压装置后的蒸汽管道，取用减压装置出口的最大工作压力。 5 .不可调速给水泵或其他水泵的出口管道，取用水泵特性曲线最高点的压力 与进水侧压力之和，并应考虑进水温度对进水侧压头和出口扬程的修正。 6 .可调速给水泵的出口管道，当给水主管上不装设调节阀时，取用额定转速 时额定流量下水泵出口压力的1.1倍与进水侧压力之和，并应考虑进水温度对进 水侧...
