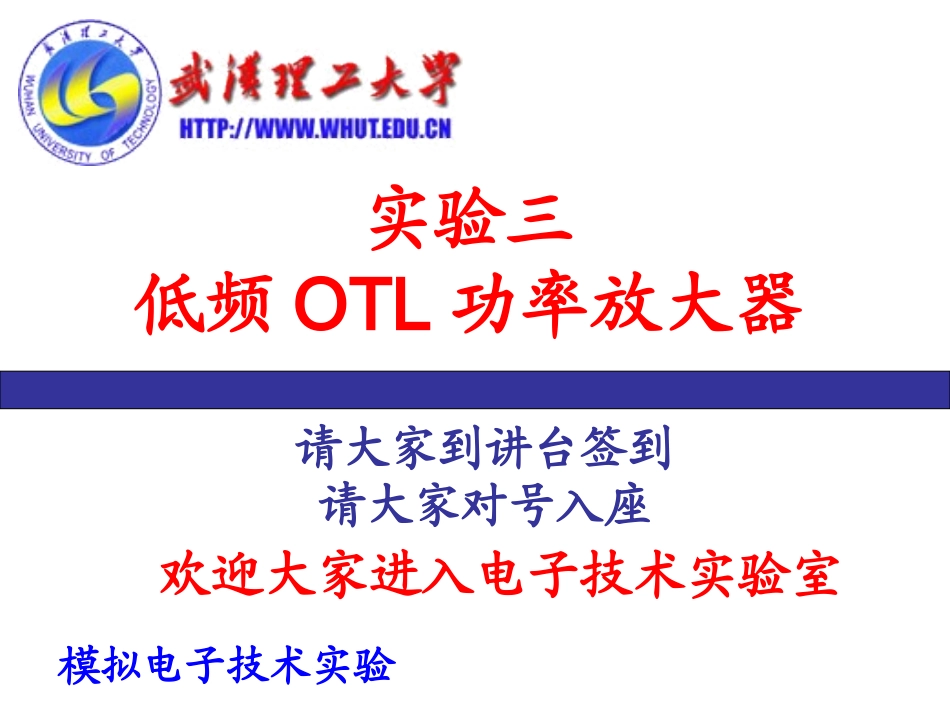

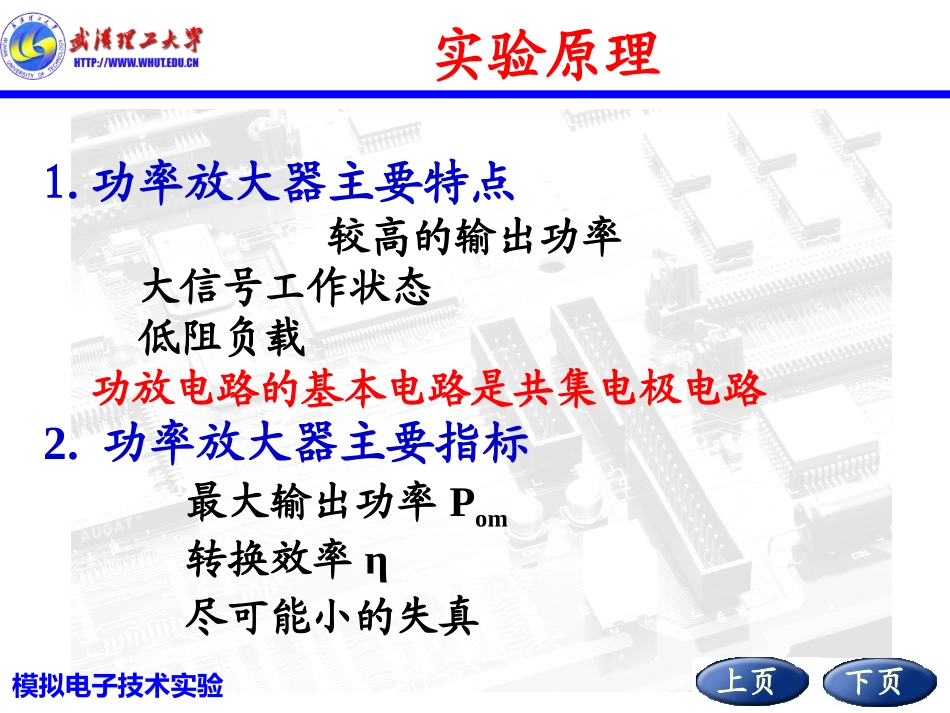

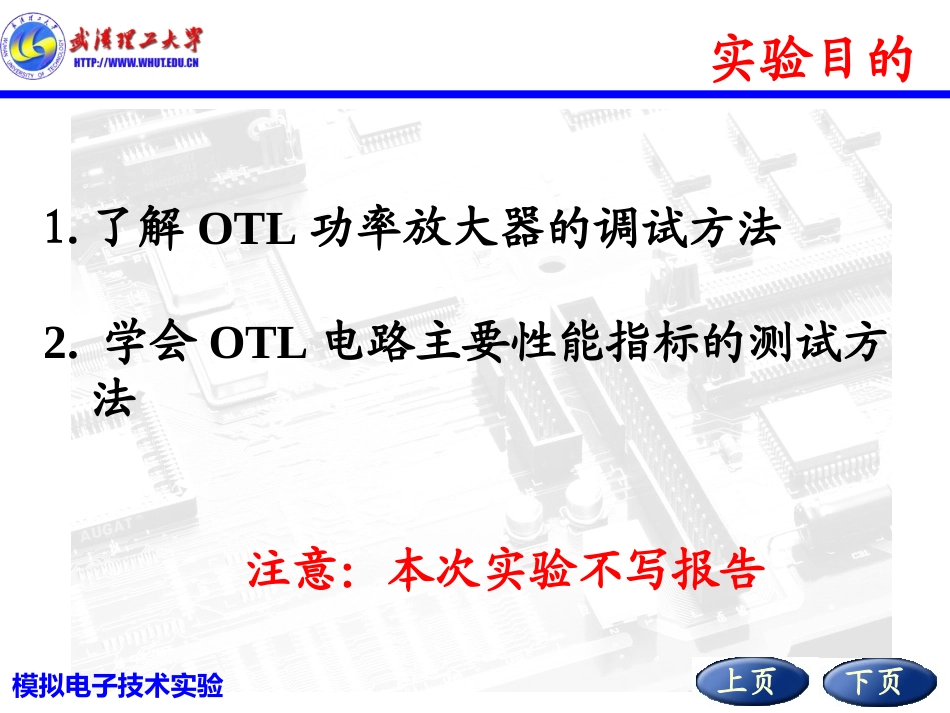

模拟电子技术实验实验三低频OTL功率放大器欢迎大家进入电子技术实验室请大家到讲台签到请大家对号入座模拟电子技术实验上页下页1.了解OTL功率放大器的调试方法2.学会OTL电路主要性能指标的测试方法注意：本次实验不写报告实验目的模拟电子技术实验上页下页1.功率放大器主要特点较高的输出功率大信号工作状态低阻负载功放电路的基本电路是共集电极电路2.功率放大器主要指标最大输出功率Pom转换效率η尽可能小的失真实验原理模拟电子技术实验上页下页3.功率放大器分类按工作方式分——静态工作点的位置实验原理甲类乙类甲乙类丙类按电路形式分双电源互补对称功率放大器OCLOutputCapacitorLess单电源互补对称功率放大器OTLOutputTransformerLess桥式功率放大器BTLBridge-Tied-load模拟电子技术实验上页下页工作状态分类——静态工作点的位置(1)甲类放大电路b.能量转换效率低特点c.T管的导通角θ=2π静态工作点位置iC1ICQωt=202集电极电流波形大a.静态功耗CQCEQCVIPuCEiC0QA模拟电子技术实验上页下页(2)乙类放大电路b.能量转换效率高c.输出失真大特点d.T管的导通角θ=πωtiC2π2π=π03π集电极电流波形a.静态功耗0CQCEQCIVPuCEiC0QA静态工作点位置工作状态分类——静态工作点的位置模拟电子技术实验上页下页(3)甲乙类放大电路a.静态功耗较小b.能量转换效率较高c.输出失真较大特点d.放大管的导通角π<θ<2πωtiCπ2π03πICQπ<<2π集电极电流波形vCEiC0QA工作状态分类——静态工作点的位置静态工作点位置模拟电子技术实验上页下页3.功率放大器分类按工作方式分实验原理OωtiC2ππ3πIC甲类OωtiC乙类OωtiC甲乙类ICOωtiC丙类模拟电子技术实验上页下页电路特点：（1）晶体管T1、T2特性对称（2）双对称电源（3）T1、T2射极输出——共集乙类互补推挽功放RLT1ui+_+VCC_iC1iC2iOT2VCCuO+_0tiC交越失真输出信号在两个管子交替工作区域出现的失真称为交越失真模拟电子技术实验上页下页甲乙类互补推挽功放1.利用二极管提供偏压二极管提供偏压，使T1、T2微导通状态D1RLT1vI+_+VCC_iC1iC2iOT2T3D2vO+_RERCVCC模拟电子技术实验上页下页2.VBE扩大电路提供偏置RLT1vI+_+VCC_T2vO+_T3R1R2R3R4VCC)1(32BE3B1B2RRVV甲乙类互补推挽功放模拟电子技术实验上页下页静态vI=0时VK=VCC/2VC=VCC/2输出电压vO=0D1RLT1vI+_+VCCT2T3D2vO+_RERCC+KVC单电源互补对称功放OTL模拟电子技术实验上页下页前置级为运放的功率放大电路AD1RLT1vI+_+VCC_iB1iB2T2D2vO+_R3R4+_R2R1i4i3VCC模拟电子技术实验上页下页实验电路板——OTL功放模拟电子技术实验上页下页本实验电路——OTL功放模拟电子技术实验上页下页OTL功率放大器T1构成前置放大级T2、T3互补推挽的对管静态调节RW1使a的电位VK=1/2Vcc。D、RW2提供偏置克服交越失真动态调节RW2克服交越失真。模拟电子技术实验上页下页OTL电路的主要性能指标及其测量方法最大不失真输出功率PomL2CCom8RVP测量方法：放大器输入1KHz的正弦信号电压，逐渐加大输入电压幅值，当用示波器观察到输出波形为临界削波时，用毫伏表测出输出电压有效值Voeff。则最大输出功率为L2oeffomRVPccomVV21测量方法：在测量Voeff的同时，记下直流毫安表的读数Ieff，可算出此时电源供给的功率为DCCVIVP模拟电子技术实验上页下页效率η100%PPηVomOTL电路的主要性能指标及其测量方法模拟电子技术实验上页下页1、静态工作点的调试vi=0时，接通电源Vcc（+5V），并串入直流毫安表；用万用表检查实验箱负载是否完好RL=8Ω（喇叭），并接入负载RL=8Ω。实验内容若管子发烫，应立即断开电源检查原因。调节RW1，使VA=1/2VCC=2.5V模拟电子技术实验上页下页2、动态工作的调试保持vi=0时，接通电源Vcc（+5V），调节RW2使VB1B2最小≈0.6V。实验内容调整函数发生器，输出f=1KHz的正弦信号，电压有效值为10mV(交流毫伏表测量)；将此信号接入OTL功放的输入端。用双踪示波器同时观察OTL功放的输入和输出波形，此时输出交越失真，调节RW2使交越失真恰好消失注意：保持VA=1/2VCC=2.5V模拟电子技术实验上页下页直流工作电压测量•输出级电流调整好后，测量各级静态工作点，记入表7-1T1T...
