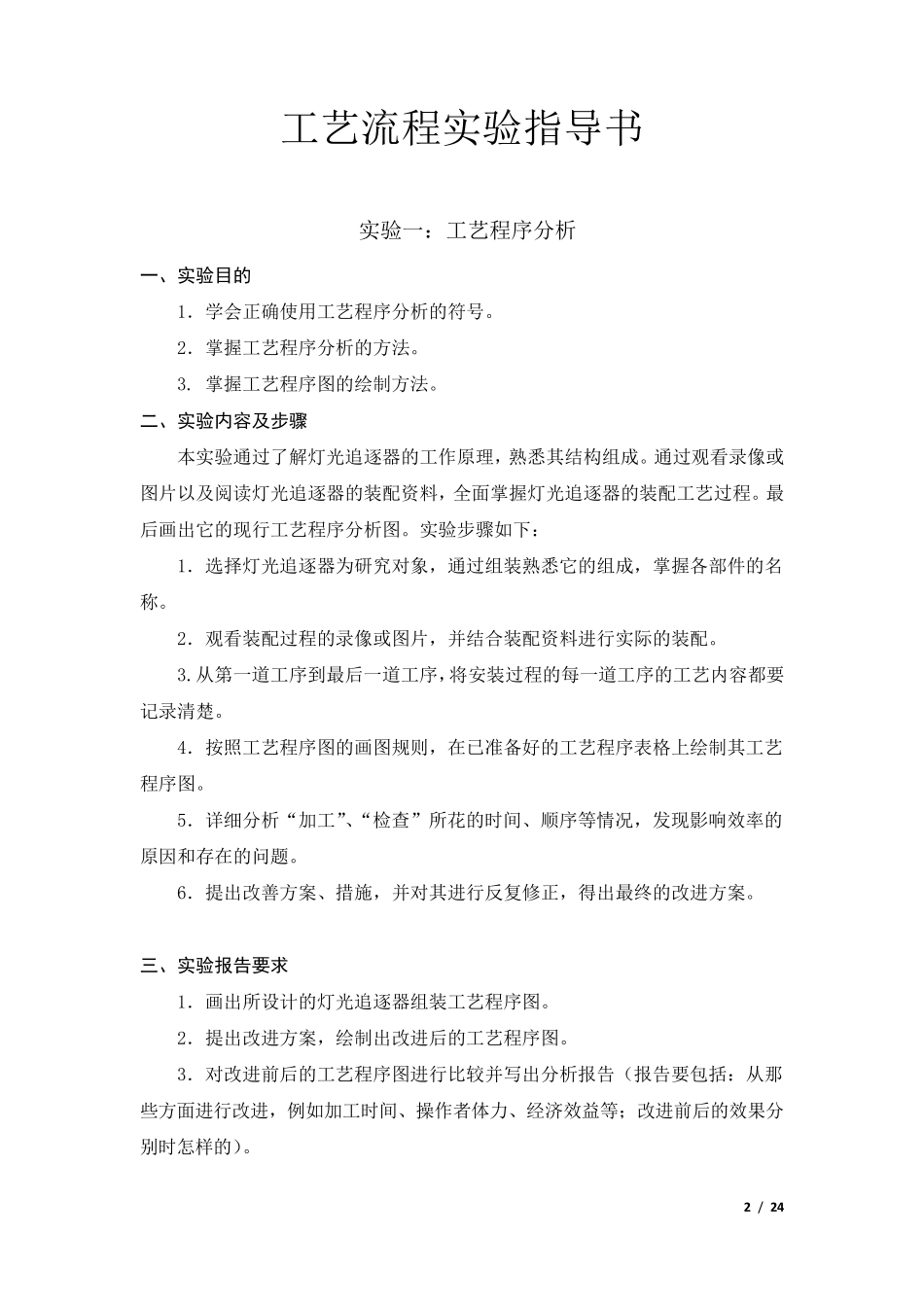

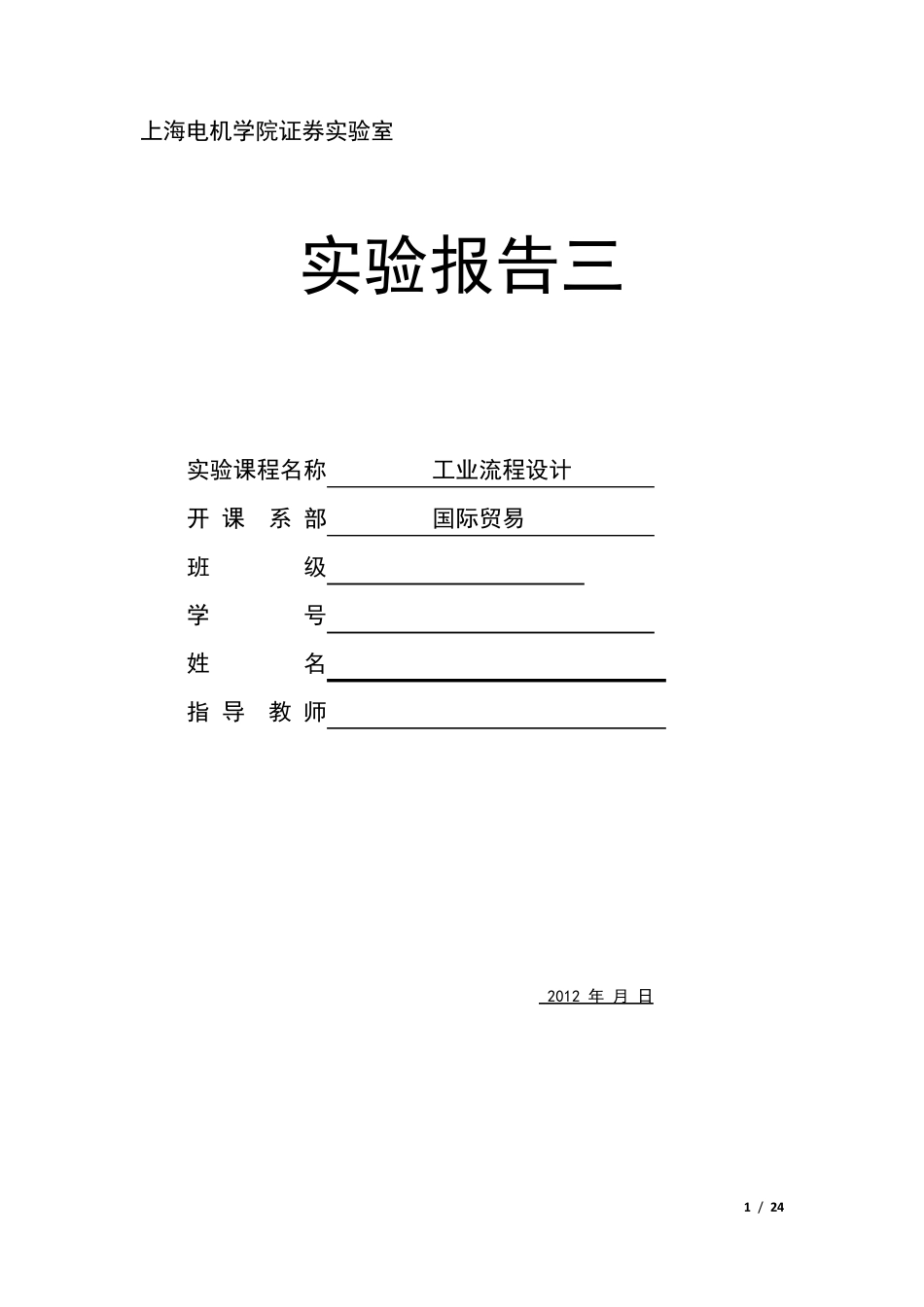

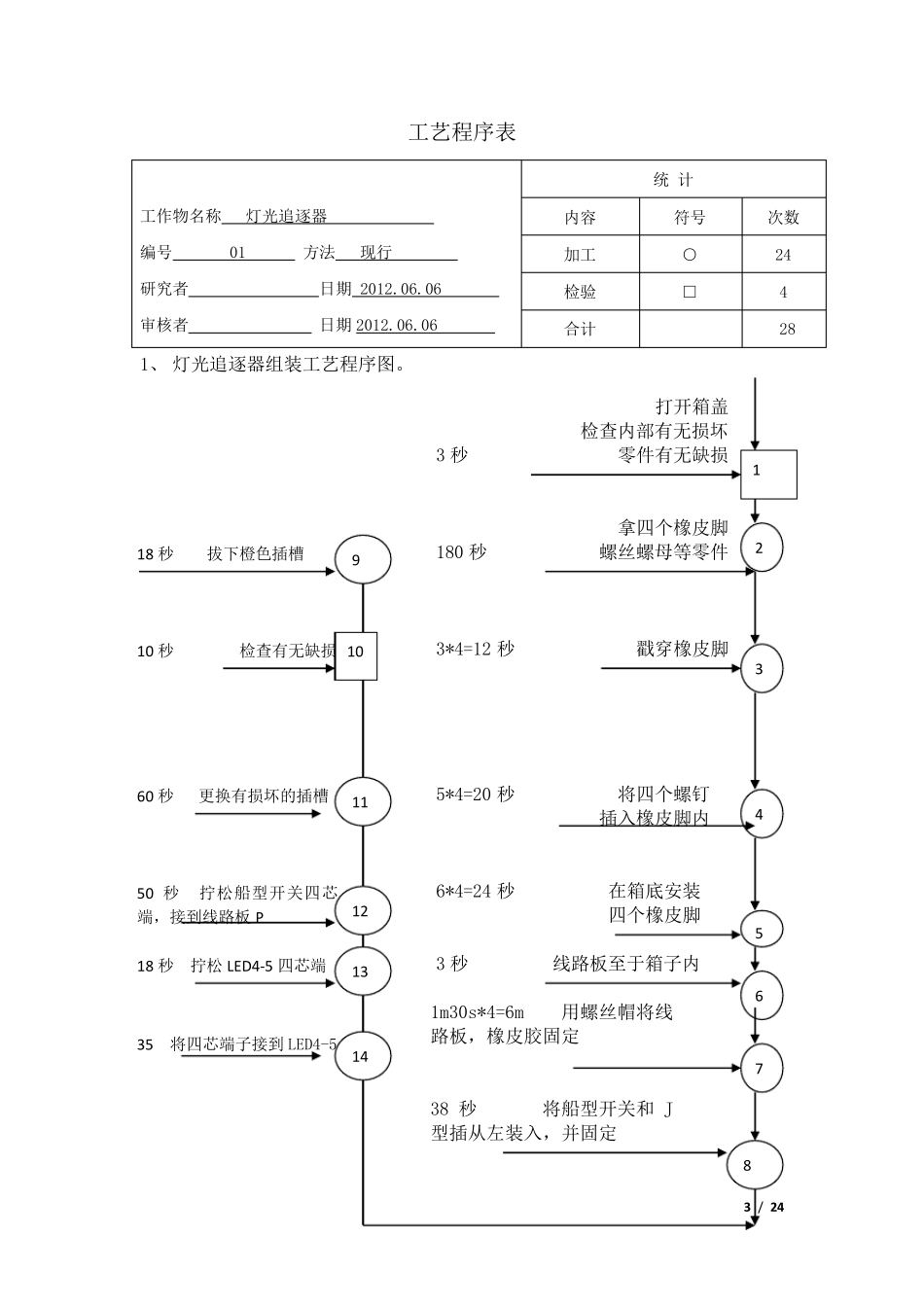

1 / 24 上海电机学院证券实验室 实验报告三 实验课程名称 工业流程设计 开 课 系 部 国际贸易 班 级 学 号 姓 名 指 导 教 师 2012 年 月 日 2 / 24 工艺流程实验指导书 实验一：工艺程序分析 一、实验目的 1．学会正确使用工艺程序分析的符号。 2．掌握工艺程序分析的方法。 3. 掌握工艺程序图的绘制方法。 二、实验内容及步骤 本实验通过了解灯光追逐器的工作原理，熟悉其结构组成。通过观看录像或图片以及阅读灯光追逐器的装配资料，全面掌握灯光追逐器的装配工艺过程。最后画出它的现行工艺程序分析图。实验步骤如下： 1．选择灯光追逐器为研究对象，通过组装熟悉它的组成，掌握各部件的名称。 2．观看装配过程的录像或图片，并结合装配资料进行实际的装配。 3.从第一道工序到最后一道工序，将安装过程的每一道工序的工艺内容都要记录清楚。 4．按照工艺程序图的画图规则，在已准备好的工艺程序表格上绘制其工艺程序图。 5．详细分析“加工”、“检查”所花的时间、顺序等情况，发现影响效率的原因和存在的问题。 6．提出改善方案、措施，并对其进行反复修正，得出最终的改进方案。 三、实验报告要求 1．画出所设计 的灯光追逐器组装工艺程序图。 2．提出改进方案，绘制出改进后的工艺程序图。 3．对改进前 后的工艺程序图进行比 较 并写 出分析报 告 （ 报 告 要包 括 ：从那些 方面进行改进，例 如加工时间、操 作者 体 力 、经 济 效益 等； 改进前 后的效果 分别 时怎 样 的）。 3 / 24 工艺程序表 工作物名称 灯光追逐器 编号 01 方法 现行 研究者 日期 2012.06.06 审核者 日期2012.06.06 统 计 内容 符号 次数 加工 ○ 24 检验 □ 4 合计 28 1、 灯光追逐器组装工艺程序图。 1 打开箱盖 检查内部有无损坏 3 秒 零件有无缺损 拿四个橡皮脚 180 秒 螺丝螺母等零件 3*4=12 秒 戳穿橡皮脚 5*4=20 秒 将四个螺钉 插入橡皮脚内 6*4=24 秒 在箱底安装 四个橡皮脚 3 秒 线路板至于箱子内 1m30s*4=6m 用螺丝帽将线路板，橡皮胶固定 38 秒 将船型开关和 J型插从左装入，并固定 4 2 3 5 6 7 18 秒 拔下橙色插槽 10 秒 检查有无缺损 60 秒 更换有损坏的插槽 50 秒 拧松船型开关四芯端，接到线路板 P 18 秒 拧松 LED4-5 四芯端 35 将四芯端子接到 LED4-5 9 10 11 12 8 13...
