点火线圈的检测与试验VIP免费

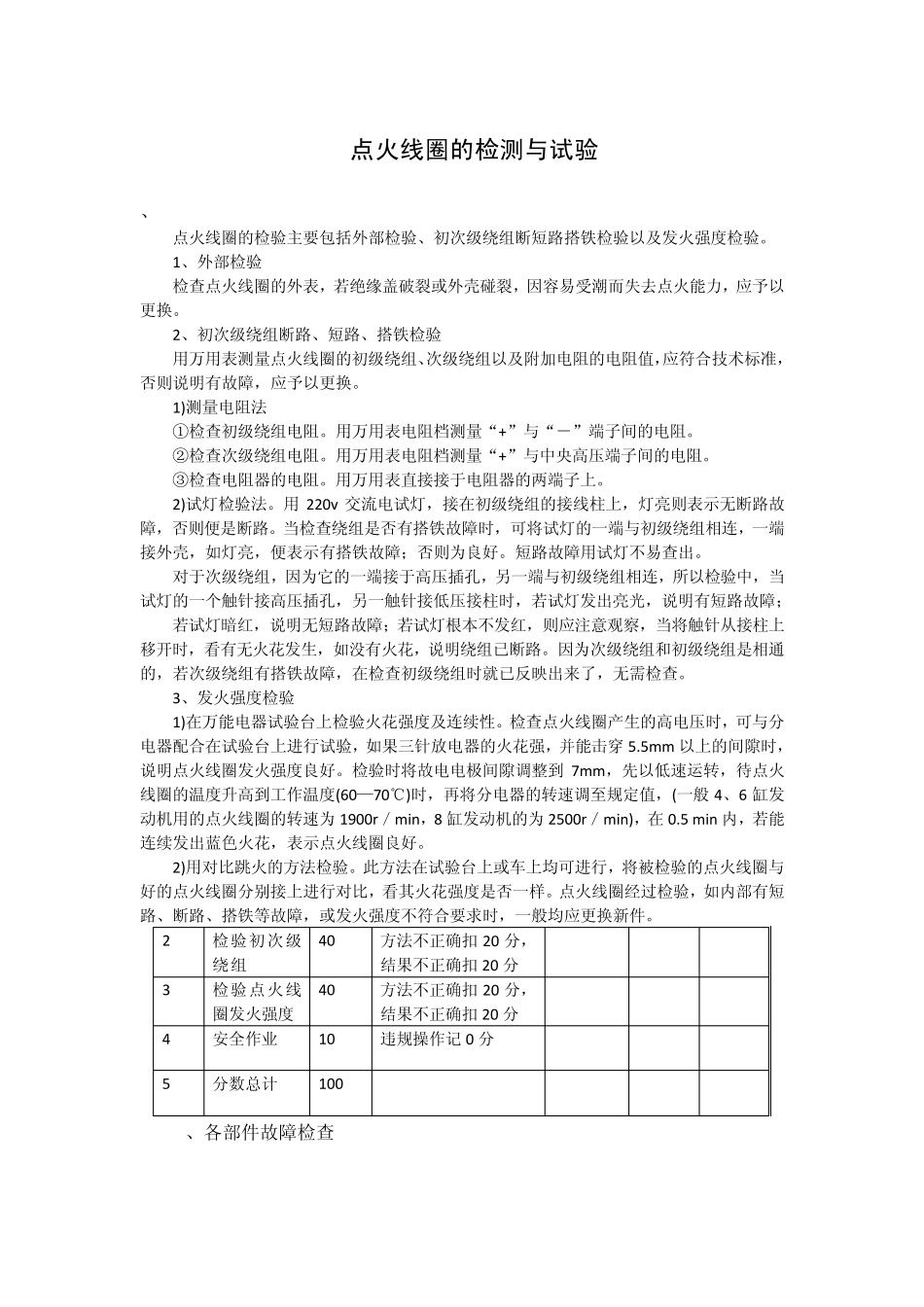

点火线圈的检测与试验_第1页
1/6

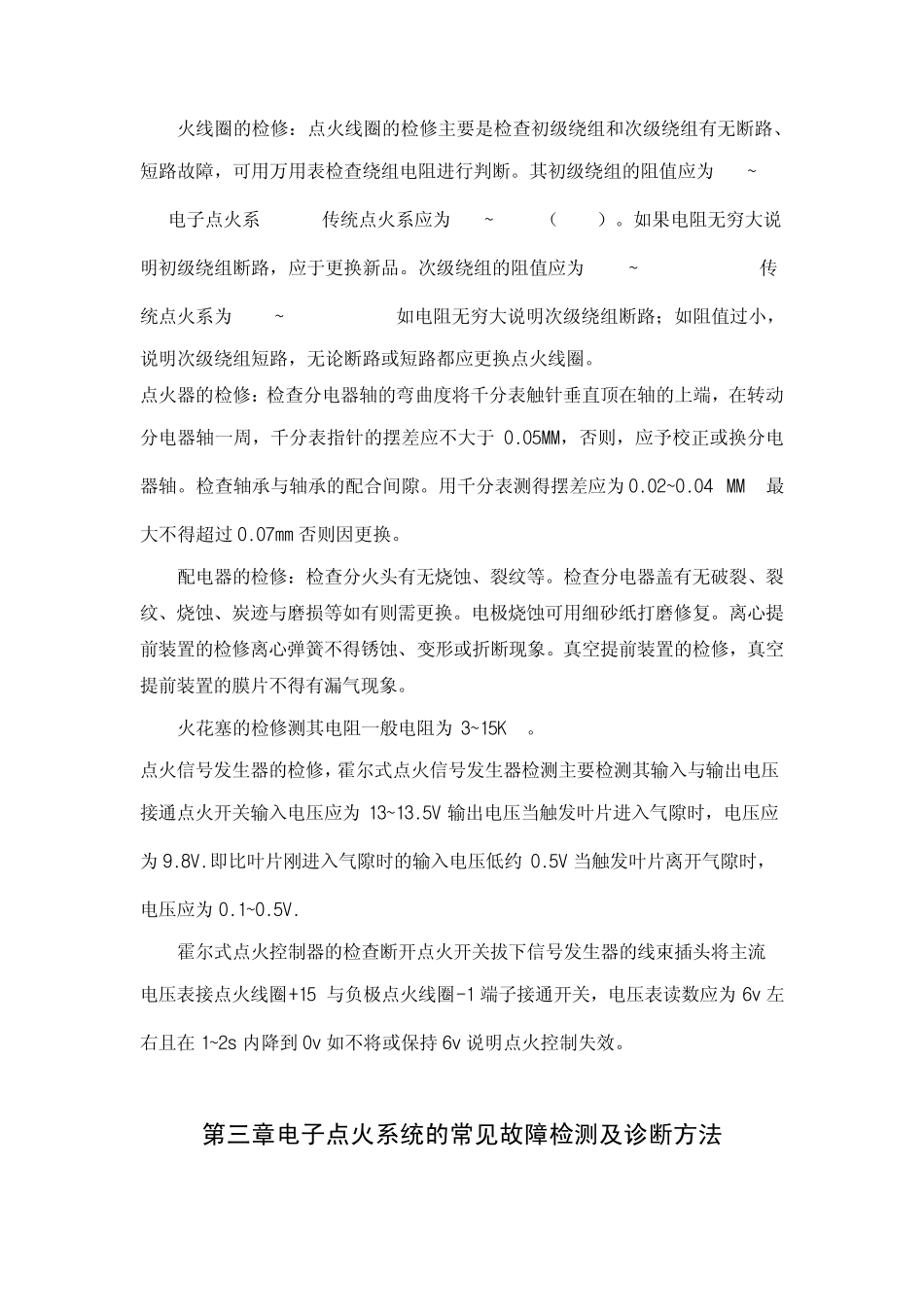

点火线圈的检测与试验_第2页
2/6

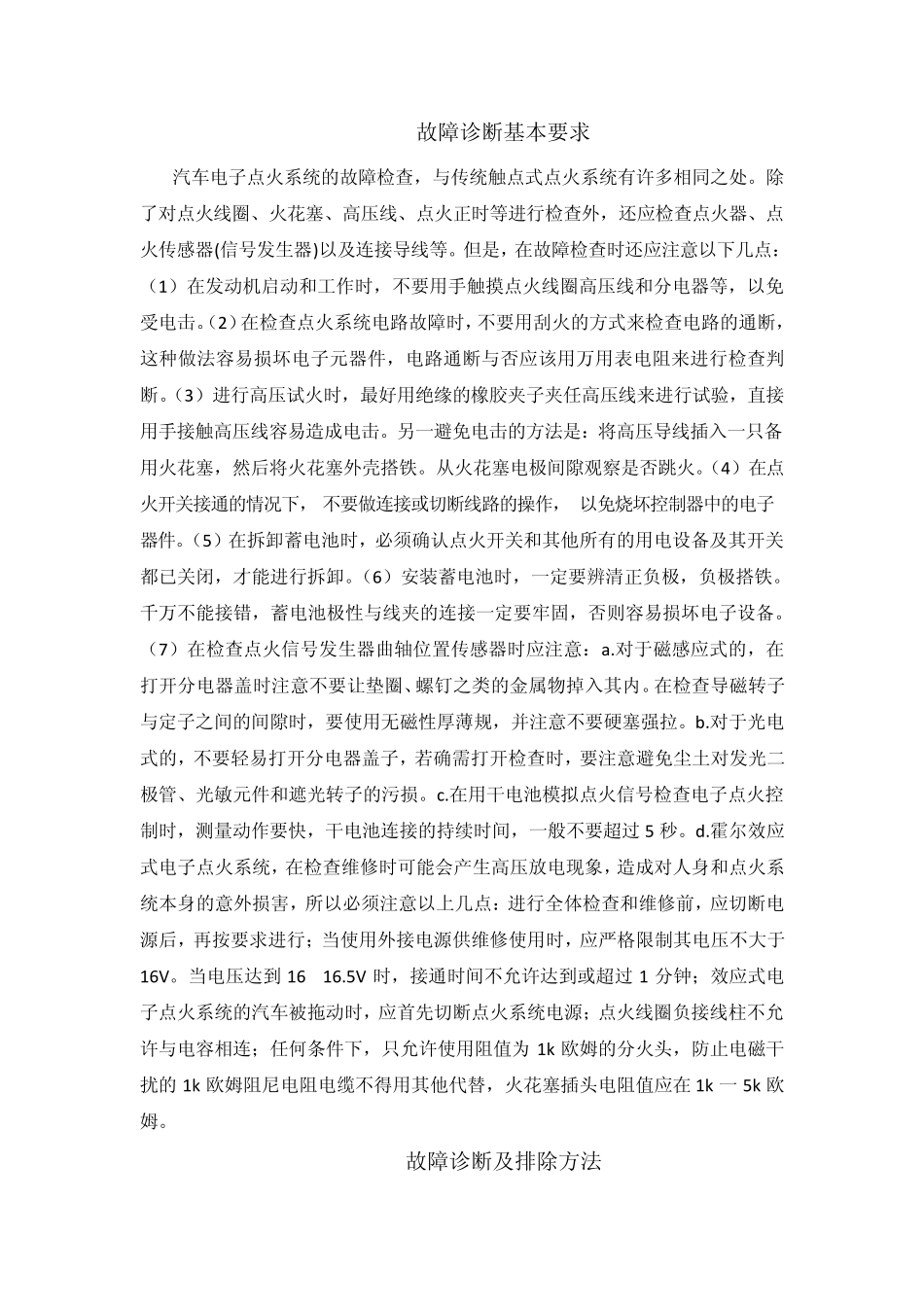

点火线圈的检测与试验_第3页
3/6
点火线圈的检测与试验 、 点火线圈的检验主要包括外部检验、初次级绕组断短路搭铁检验以及发火强度检验。 1、外部检验 检查点火线圈的外表,若绝缘盖破裂或外壳碰裂,因容易受潮而失去点火能力,应予以更换。 2、初次级绕组断路、短路、搭铁检验 用万用表测量点火线圈的初级绕组、次级绕组以及附加电阻的电阻值,应符合技术标准,否则说明有故障,应予以更换。 1)测量电阻法 ①检查初级绕组电阻。用万用表电阻档测量“+”与“-”端子间的电阻。 ②检查次级绕组电阻。用万用表电阻档测量“+”与中央高压端子间的电阻。 ③检查电阻器的电阻。用万用表直接接于电阻器的两端子上。 2)试灯检验法。用 220v 交流电试灯,接在初级绕组的接线柱上,灯亮则表示无断路故障,否则便是断路。当检查绕组是否有搭铁故障时,可将试灯的一端与初级绕组相连,一端接外壳,如灯亮,便表示有搭铁故障;否则为良好。短路故障用试灯不易查出。 对于次级绕组,因为它的一端接于高压插孔,另一端与初级绕组相连,所以检验中,当试灯的一个触针接高压插孔,另一触针接低压接柱时,若试灯发出亮光,说明有短路故障; 若试灯暗红,说明无短路故障;若试灯根本不发红,则应注意观察,当将触针从接柱上移开时,看有无火花发生,如没有火花,说明绕组已断路。因为次级绕组和初级绕组是相通的,若次级绕组有搭铁故障,在检查初级绕组时就已反映出来了,无需检查。 3、发火强度检验 1)在万能电器试验台上检验火花强度及连续性。检查点火线圈产生的高电压时,可与分电器配合在试验台上进行试验,如果三针放电器的火花强,并能击穿5.5mm 以上的间隙时,说明点火线圈发火强度良好。检验时将故电电极间隙调整到7mm,先以低速运转,待点火线圈的温度升高到工作温度(60—70℃)时,再将分电器的转速调至规定值,(一般 4、6 缸发动机用的点火线圈的转速为 1900r/min,8 缸发动机的为 2500r/min),在 0.5 min 内,若能连续发出蓝色火花,表示点火线圈良好。 2)用对比跳火的方法检验。此方法在试验台上或车上均可进行,将被检验的点火线圈与好的点火线圈分别接上进行对比,看其火花强度是否一样。点火线圈经过检验,如内部有短路、断路、搭铁等故障,或发火强度不符合要求时,一般均应更换新件。 2 检验初次级绕组 40 方法不正确扣 20 分,结果不正确扣 20 分 3 检验点火线圈发火强度 40 方法不正确扣 20 分,结果不正确扣 20 分 4 安全作业...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

点火线圈的检测与试验
