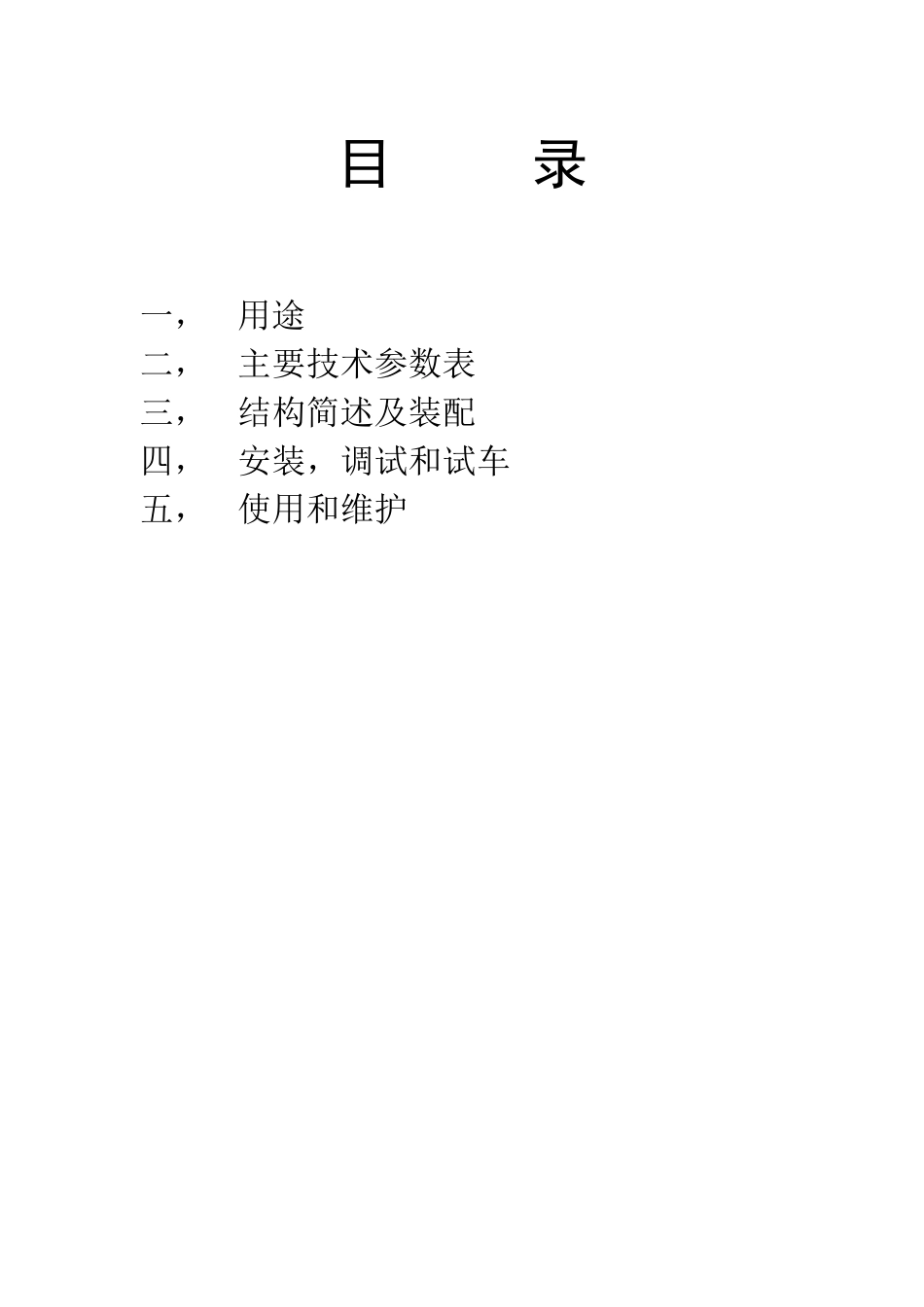

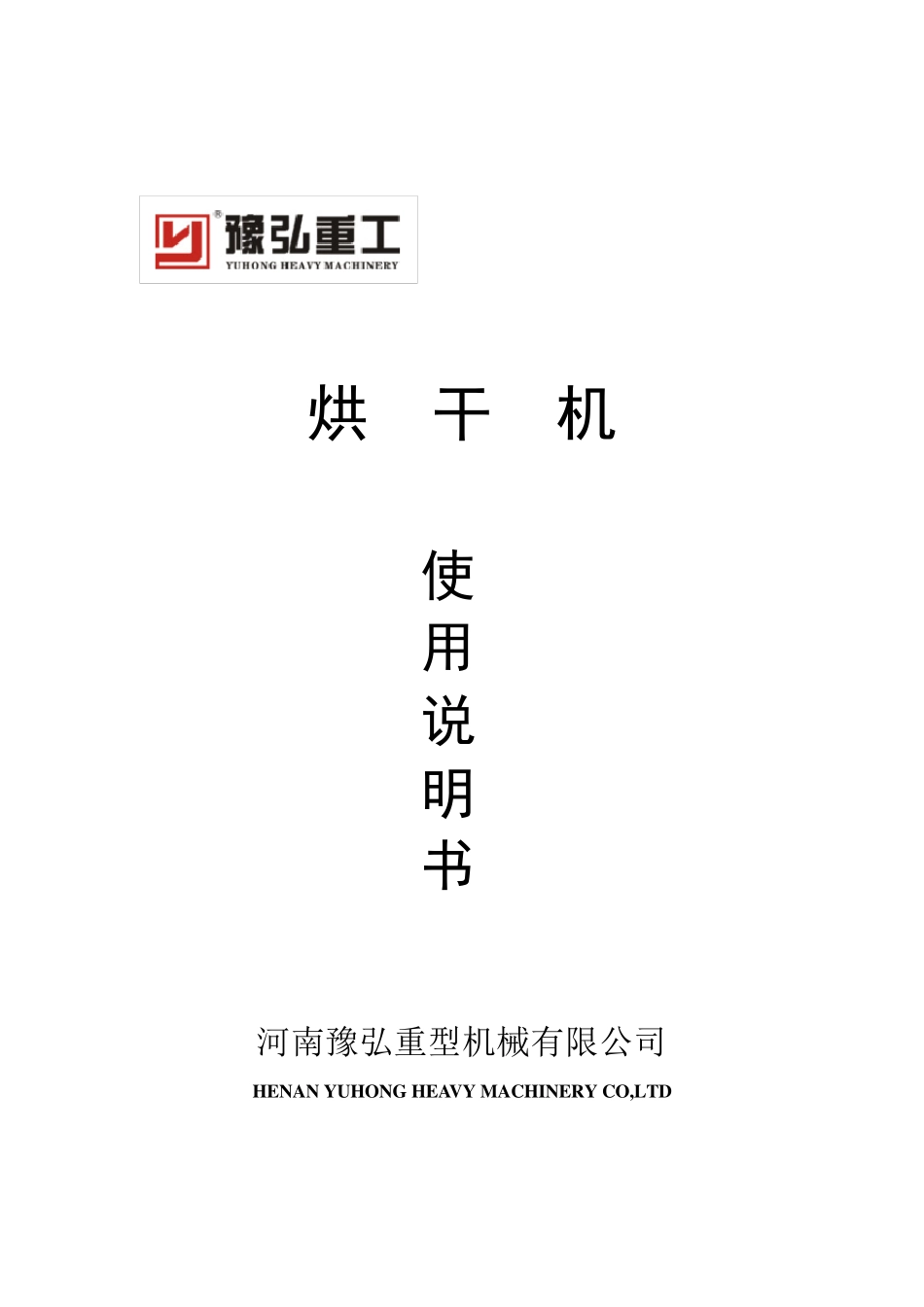

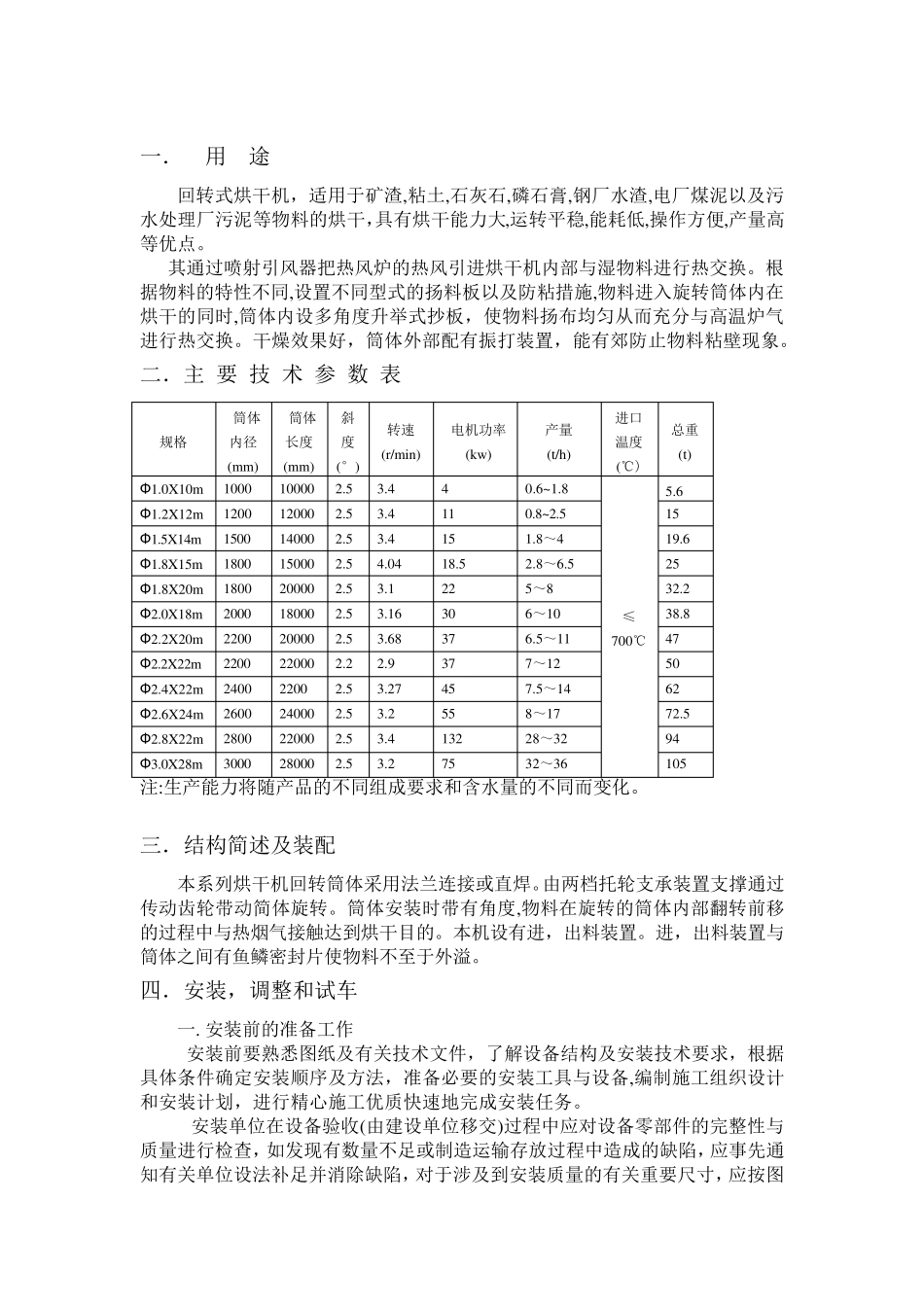

烘 干 机 使 用 说 明 书 河南豫弘重型机械有限公司 HENAN YUHONG HEAVY MACHINERY CO,LTD 目 录 一， 用途 二， 主要技术参数表 三， 结构简述及装配 四， 安装，调试和试车 五， 使用和维护 一 ． 用 途 回 转 式 烘 干 机 ， 适 用 于 矿 渣 ,粘 土 ,石 灰 石 ,磷 石 膏 ,钢 厂 水 渣 ,电 厂 煤 泥 以 及 污水 处 理 厂 污 泥 等 物 料 的 烘 干 ，具 有 烘 干 能 力 大 ,运 转 平 稳 ,能 耗 低 ,操 作 方 便 ,产 量 高等 优 点 。 其 通 过 喷 射 引 风 器 把 热 风 炉 的 热 风 引 进 烘 干 机 内 部 与 湿 物 料 进 行 热 交 换 。 根据 物 料 的 特 性 不 同 ,设 置 不 同 型 式 的 扬 料 板 以 及 防 粘 措 施 ,物 料 进 入 旋 转 筒 体 内 在烘 干 的 同 时 ,筒 体 内 设 多 角 度 升 举 式 抄 板 ， 使 物 料 扬 布 均 匀 从 而 充 分 与 高 温 炉 气进 行 热 交 换 。 干 燥 效 果 好 ， 筒 体 外 部 配 有 振 打 装 置 ， 能 有 郊 防 止 物 料 粘 壁 现 象 。 二 ． 主 要 技 术 参 数 表 规格 筒 体内 径(mm) 筒 体长度(mm) 斜度 (°) 转 速(r/min) 电 机 功率 (kw) 产 量 (t/h) 进 口温 度 (℃) 总重 (t) Ф 1.0X10m 1000 10000 2.5 3.4 4 0.6~1.8 ≤700℃ 5.6 Ф 1.2X12m 1200 12000 2.5 3.4 11 0.8~2.5 15 Ф 1.5X14m 1500 14000 2.5 3.4 15 1.8～4 19.6 Ф 1.8X15m 1800 15000 2.5 4.04 18.5 2.8～6.5 25 Ф 1.8X20m 1800 20000 2.5 3.1 22 5～8 32.2 Ф 2.0X18m 2000 18000 2.5 3.16 30 6～10 38.8 Ф 2.2X20m 2200 20000 2.5 3.68 37 6.5～11 47 Ф 2.2X22m 2200 22000 2.2 2.9 37 7～12 50 Ф 2.4X22m 2400 2200 2.5 3.27 45 7.5～14 62 Ф 2.6X24m 2600 24000 2.5 3.2 55 8～17 72.5 Ф 2.8X22m 2800 22000 2.5 3.4 132 28～32 94 Ф 3.0X28m 3000 28000 2.5 3.2 75 32～36 105 注:生产 能 力 将随产 品的 不 同 组成要 求和含水 量 的 不 同 而 变化。 三 ． 结 构 简 述 及 装 配 本 系 列 烘 ...
