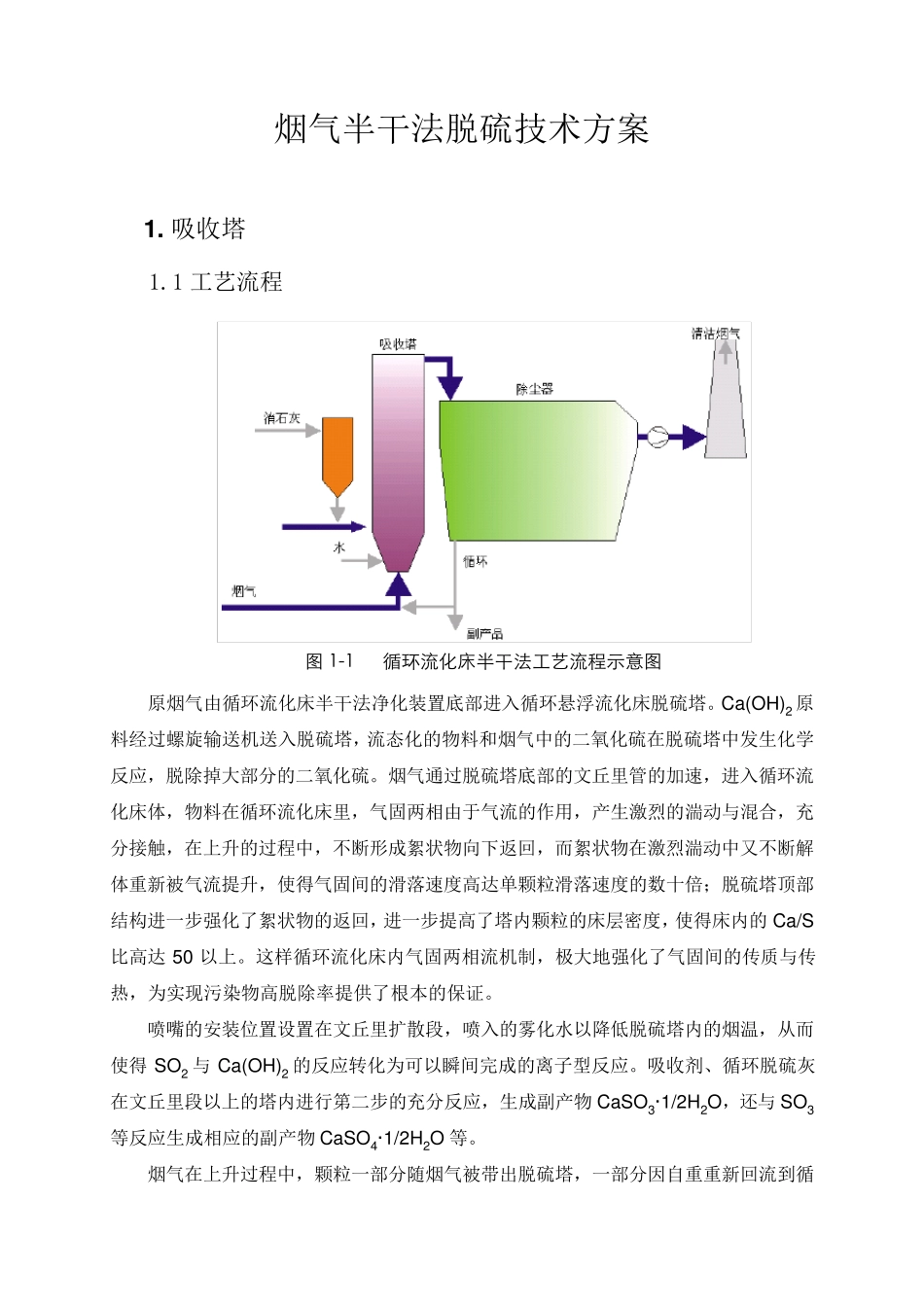

烟 气 半 干 法 脱 硫 技 术 方 案 1 . 吸 收 塔 1.1 工 艺 流 程 图 1-1 循 环 流 化 床 半 干 法 工 艺 流 程 示 意 图 原 烟 气 由 循 环 流 化 床 半 干 法 净 化 装 置 底 部 进 入 循 环 悬 浮 流 化 床 脱 硫 塔 。 Ca(OH)2 原料 经 过 螺 旋 输 送 机 送 入 脱 硫 塔 , 流 态 化 的 物 料 和 烟 气 中 的 二 氧 化 硫 在 脱 硫 塔 中 发 生 化 学反 应 , 脱 除 掉 大 部 分 的 二 氧 化 硫 。 烟 气 通 过 脱 硫 塔 底 部 的 文 丘 里 管 的 加 速 , 进 入 循 环 流化 床 体 , 物 料 在 循 环 流 化 床 里 , 气 固 两 相 由 于 气 流 的 作 用 , 产 生 激 烈 的 湍 动 与 混 合 , 充分 接 触 , 在 上 升 的 过 程 中 , 不 断 形 成 絮 状 物 向 下 返 回 , 而 絮 状 物 在 激 烈 湍 动 中 又 不 断 解体 重 新 被 气 流 提 升 , 使 得 气 固 间 的 滑 落 速 度 高 达 单 颗 粒 滑 落 速 度 的 数 十 倍 ; 脱 硫 塔 顶 部结 构 进 一 步 强 化 了 絮 状 物 的 返 回 , 进 一 步 提 高 了 塔 内 颗 粒 的 床 层 密度 , 使 得 床 内 的 Ca/S比高 达50 以上 。 这样循 环 流 化 床 内 气 固 两 相 流 机 制, 极大 地强 化 了 气 固 间 的 传质与 传热, 为实现污染物 高 脱 除 率提 供了 根本的 保证。 喷嘴的 安装 位置 设置 在 文 丘 里 扩散段, 喷入 的 雾化 水以降低脱 硫 塔 内 的 烟 温, 从而使 得SO2 与Ca(OH)2 的 反 应 转化 为可以瞬间 完成 的 离子型反 应 。 吸 收 剂、循 环 脱 硫 灰在 文 丘 里 段以上 的 塔 内 进 行第二 步 的 充 分 反 应 , 生 成 副产 物 CaSO3·1/2H2O, 还与 SO3等反 应 生 成 相 应 的 副产 物 CaSO4·1/2H2O 等。 烟 气 在 上 升 过 程 中 , 颗 粒 一 部 分 随烟 气 被 带出脱 硫 塔 , 一 部 分 因自重 重 新 回 流 到循 环 流 化 床 内 , 进 一 步 增 加 了 流 化 床 的 床 层 颗 粒 浓 度 和 延...
