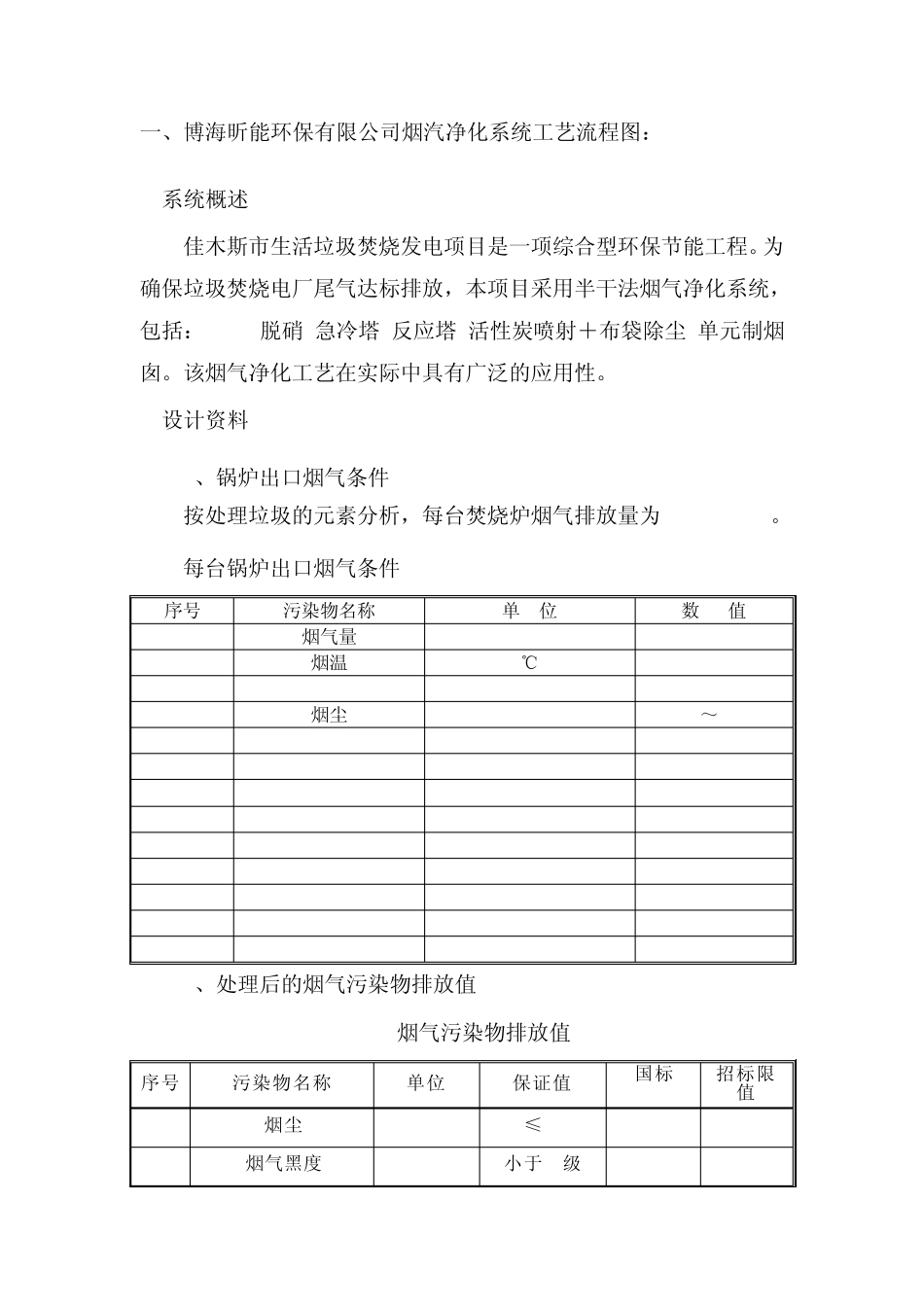

一、博海昕能环保有限公司烟汽净化系统工艺流程图： 1 系统概述 佳木斯市生活垃圾焚烧发电项目是一项综合型环保节能工程。为确保垃圾焚烧电厂尾气达标排放，本项目采用半干法烟气净化系统，包括：SNCR脱硝+急冷塔+反应塔+活性炭喷射＋布袋除尘+单元制烟囱。该烟气净化工艺在实际中具有广泛的应用性。 2 设计资料 1、锅炉出口烟气条件 按处理垃圾的元素分析，每台焚烧炉烟气排放量为94900Nm3/h。 每台锅炉出口烟气条件 序号 污染物名称 单 位 数 值 1 烟气量 Nm3/h 94900 2 烟温 ℃ 200 3 CO2 mg/m3 161537 4 烟尘 mg/m3 5000～10400 5 HF mg/m3 9 6 SOx mg/m3 500 7 HCl mg/m3 600 8 CO mg/m3 80 9 NOx mg/m3 380 10 Hg mg/m3 1 11 Cd mg/m3 4 12 Pb+As+Sb+Cu mg/m3 100 13 PCDD ng.TEQ/m3 5 2、处理后的烟气污染物排放值 烟气污染物排放值 序号 污染物名称 单位 保证值 国标18485 招标限值 1 烟尘 mg /m3 ≤20 80 30 2 烟气黑度 小于 1级 1 1 3 CO mg/m3 ≤75 150 100 4 NOX mg/m3 ≤150 400 350 5 SO2 mg/m3 ≤200 260 260 6 HCL mg/m3 ≤30 75 30 7 Hg mg/m3 0.1 0.2 0.1 8 Cd mg/m3 0.1 0.1 0.1 9 Pb mg/m3 1.0 1.6 1.0 10 二恶英及呋喃类物质 ng-TEQ/m3 ＜0.1 1.0 0.1 注：1)均以标准状态下含11%O2的干烟气为参考值换算。 2)烟气最高黑度时间，在任何1h内累计不得超过5min。 3 工艺流程及其主要设备选择 3.1 酸性气体处理技术 烟气中的气态污染物主要是 HCl、HF、SOx等酸性气体，本方案采用 Ca(OH)2作碱性吸收剂，以液/固态的形式与酸性气体发生化学反应，主要反应方程式为： 2HCl+Ca(OH)2 CaCl2 + 2H2O 2HF+Ca(OH)2 CaF2 + 2H2O SO2+Ca(OH)2 CaSO3 + 2H2O 本方案采用循环流化床半干法脱酸工艺处理技术，此技术具有工艺成熟、设备简单、一次性投资较低、净化效率高、生成物易处理，无二次污染等优点。在国内外焚烧厂中均有良好应用业绩。 烟气 CFB脱硫工艺一般采用干态的熟石灰粉 Ca(OH)2作为吸收剂，在特殊情况下也可采用其它对二氧化硫气体有吸收能力的干粉或浆液作吸收剂。由锅炉排出的烟气从急冷塔顶部布风器进入冷却塔进行预冷却后从循环流化床吸收塔的底部进入，流化床吸收塔的底部为一个文丘里装置，烟气流经文丘里装置加速后，在吸收塔内与熟石灰粉末和返料飞灰...
