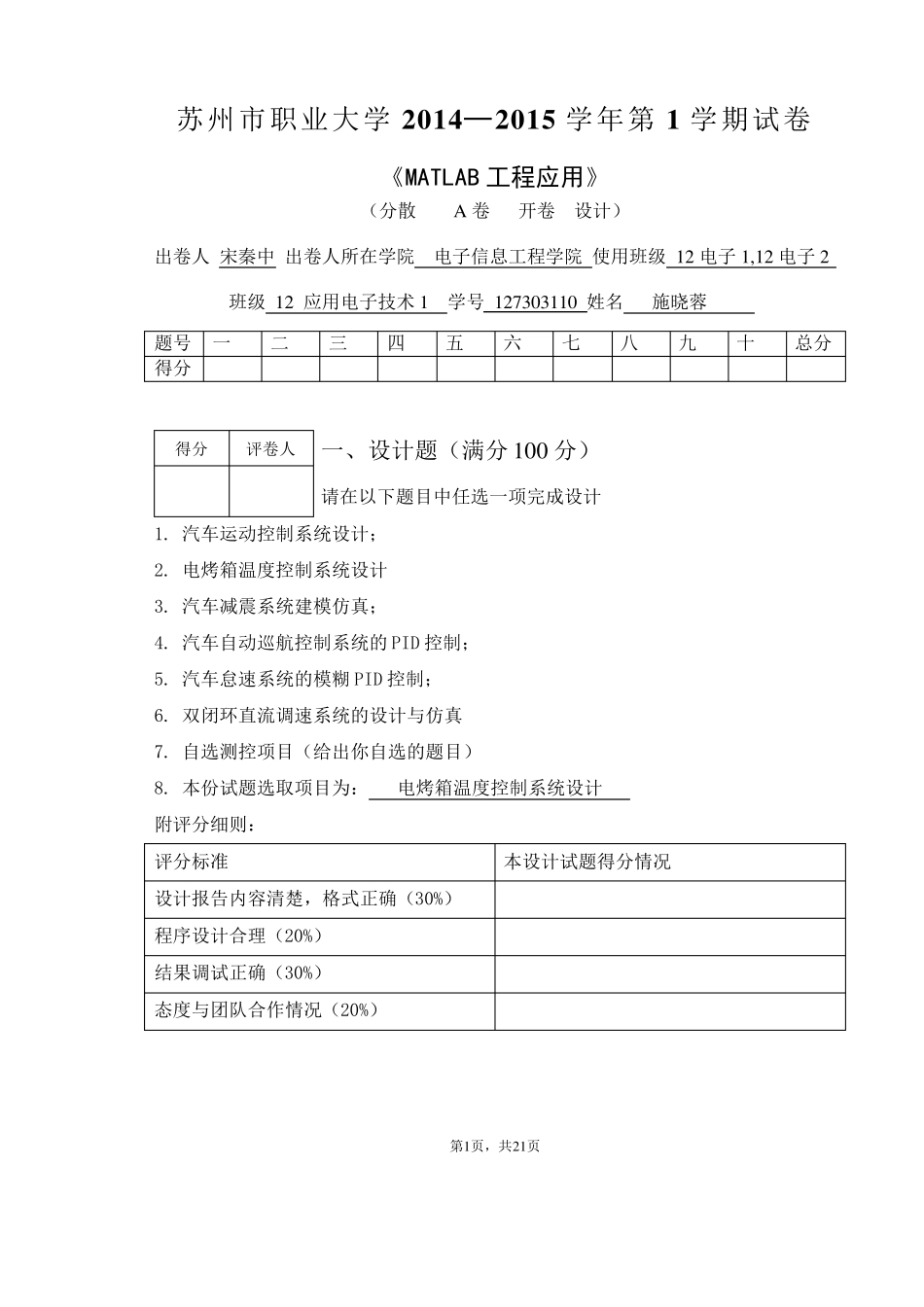

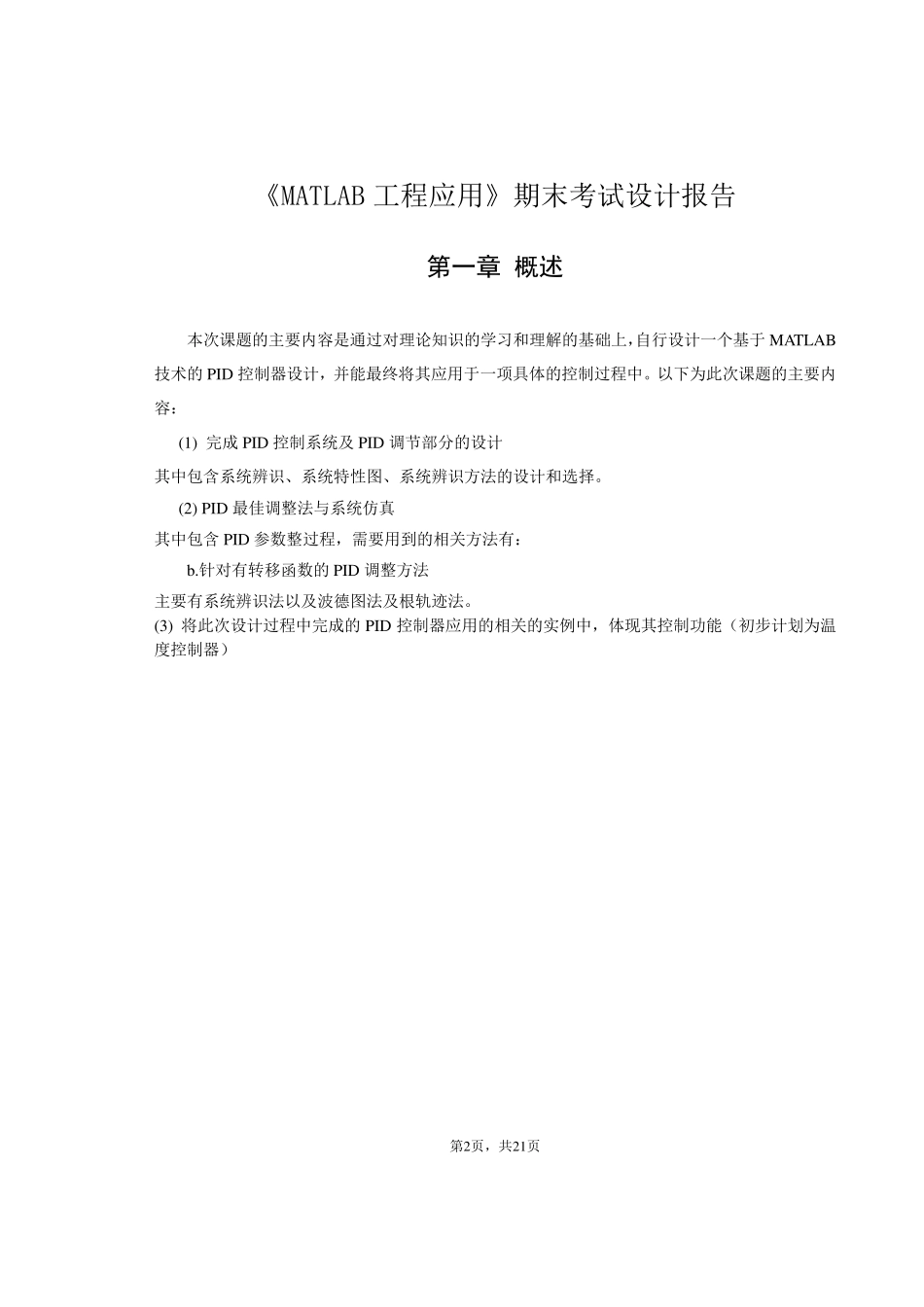

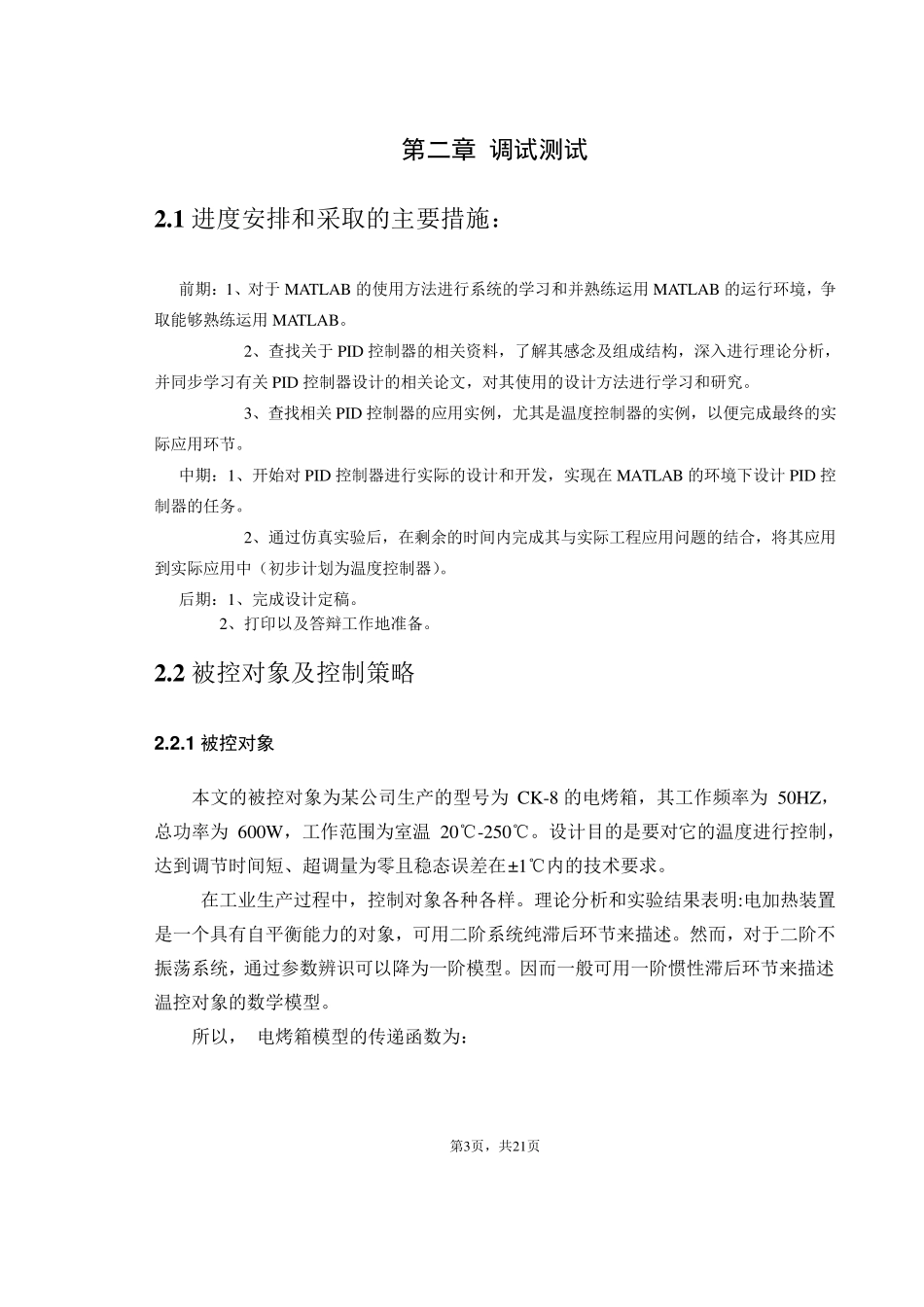

苏州市职业大学2 0 1 4 ─2 0 1 5 学年第 1 学期试卷 《MATLAB 工程应用》 (分散 A 卷 开卷 设计) 出卷人 宋秦中 出卷人所在学院 电子信息工程学院 使用班级 12 电子 1,12 电子 2 班级 12 应用电子技术 1 学号 127303110 姓名 施晓蓉 第1页,共21页 题号 一 二 三 四 五 六 七 八 九 十 总分 得分 得分 评卷人 一、设计题(满分 100 分) 请在以下题目中任选一项完成设计 1. 汽车运动控制系统设计; 2. 电烤箱温度控制系统设计 3. 汽车减震系统建模仿真; 4. 汽车自动巡航控制系统的 PID 控制; 5. 汽车怠速系统的模糊 PID 控制; 6. 双闭环直流调速系统的设计与仿真 7. 自选测控项目(给出你自选的题目) 8. 本份试题选取项目为: 电烤箱温度控制系统设计 附评分细则: 评分标准 本设计试题得分情况 设计报告内容清楚,格式正确(30%) 程序设计合理(20%) 结果调试正确(30%) 态度与团队合作情况(20%) 第2页,共21页 《MATLAB 工程应用》期末考试设计报告 第一章 概述 (3) 将此次设计过程中完成的PID 控制器应用的相关的实例中,体现其控制功能(初步计划为温度控制器) 本次课题的主要内容是通过对理论知识的学习和理解的基础上,自行设计一个基于MATLAB技术的PID 控制器设计,并能最终将其应用于一项具体的控制过程中。以下为此次课题的主要内容: (1) 完成PID 控制系统及PID 调节部分的设计 其中包含系统辨识、系统特性图、系统辨识方法的设计和选择。 (2) PID 最佳调整法与系统仿真 其中包含PID 参数整过程,需要用到的相关方法有: b.针对有转移函数的PID 调整方法 主要有系统辨识法以及波德图法及根轨迹法。 第3页,共21页 第二章 调试测试 2 .1 进度安排和采取的主要措施: 2、打印以及答辩工作地准备。 2 .2 被控对象及控制策略 2 .2 .1 被控对象 本文的被控对象为某公司生产的型号为 CK-8 的电烤箱,其工作频率为 50HZ,总功率为 600W,工作范围为室温 20℃-250℃。设计目的是要对它的温度进行控制,达到调节时间短、超调量为零且稳态误差在±1℃内的技术要求。 在工业生产过程中,控制对象各种各样。理论分析和实验结果表明:电加热装置是一个具有自平衡能力的对象,可用二阶系统纯滞后环节来描述。然而,对于二阶不振荡系统,通过参数辨识可以降为一阶模型。因而一般可用一阶惯性滞后环节来描...
