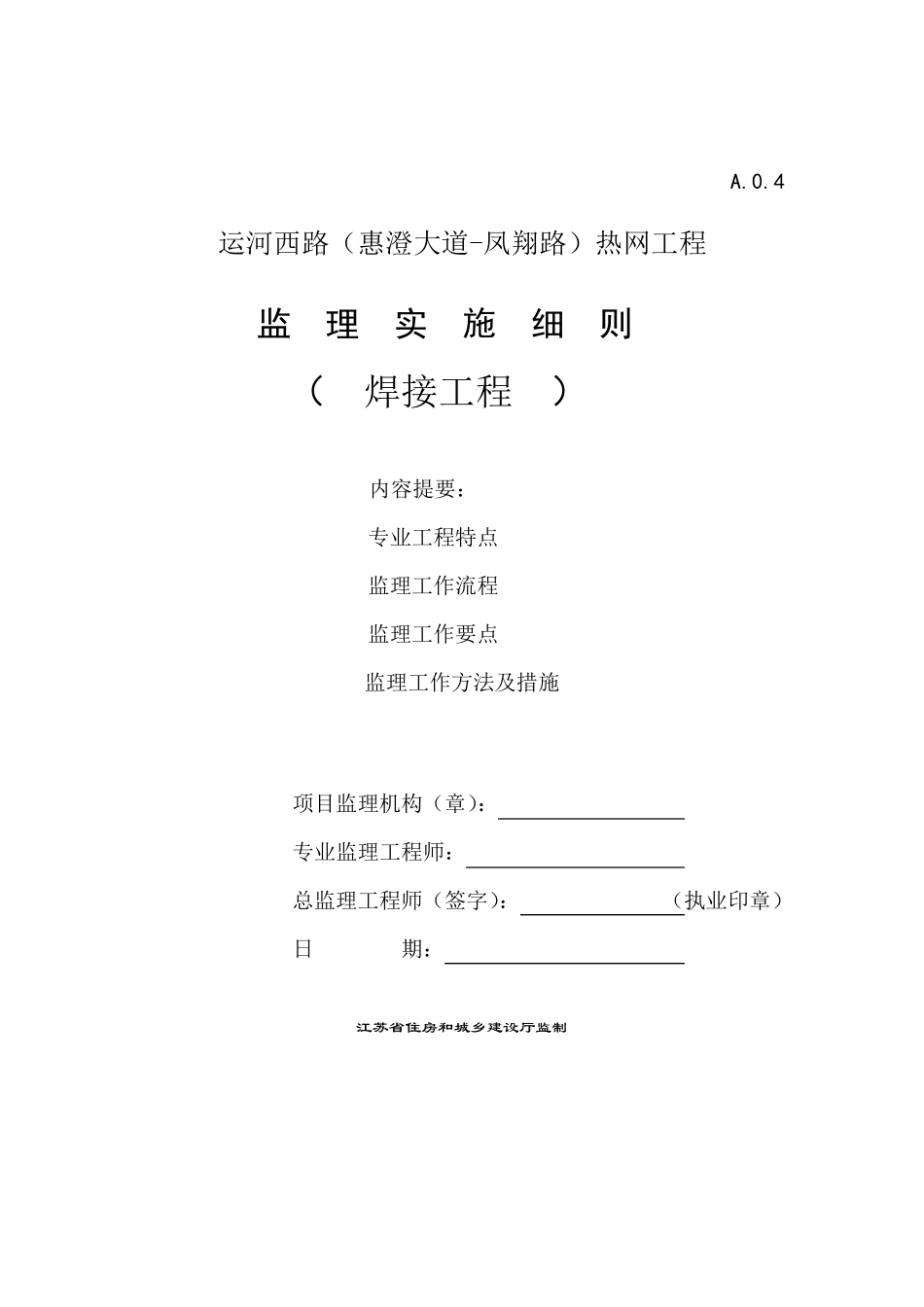

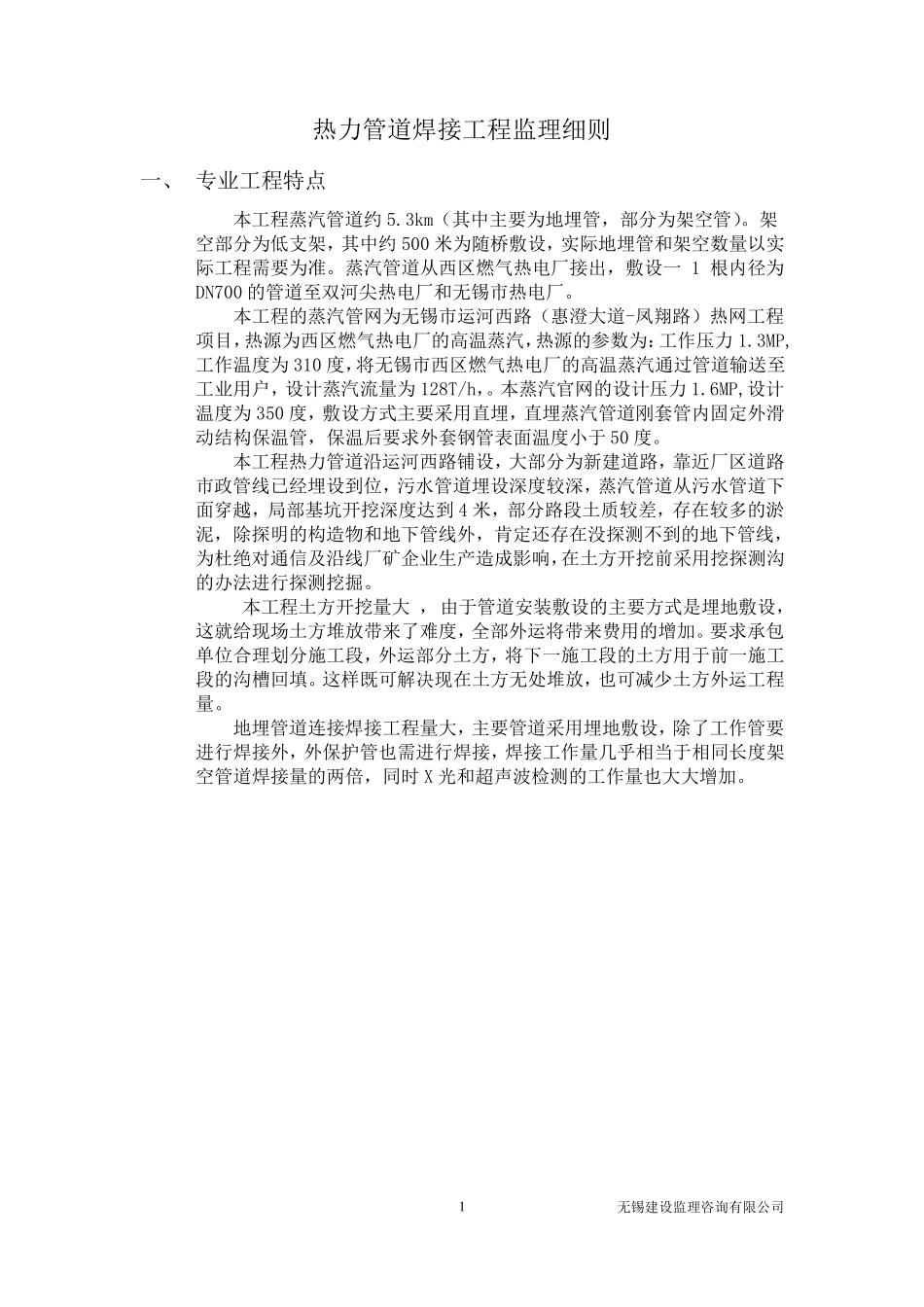

A.0.4 运河西路（惠澄大道-凤翔路）热网工程 监理实施细则 （ 焊接工程 ） 内容提要： 专业工程特点 监理工作流程 监理工作要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师（签字）： （执业印章） 日 期： 江苏省住房和城乡建设厅监制 无锡建设监理咨询有限公司 1 热力管道焊接工程监理细则 一、 专业工程特点 本工程蒸汽管道约 5.3km（其中主要为地埋管，部分为架空管）。架 空部分为低支架，其中约 500 米为随桥敷设，实际地埋管和架空数量以实际工程需要为准。蒸汽管道从西区燃气热电厂接出，敷设一1 根内径为DN700 的管道至双河尖热电厂和无锡市热电厂。 本工程的蒸汽管网为无锡市运河西路（惠澄大道-凤翔路）热网工程项目，热源为西区燃气热电厂的高温蒸汽，热源的参数为：工作压力1.3MP,工作温度为 310 度，将无锡市西区燃气热电厂的高温蒸汽通过管道输送至工业用户，设计蒸汽流量为 128T/h，。本蒸汽官网的设计压力1.6MP,设计温度为 350 度，敷设方式主要采用直埋，直埋蒸汽管道刚套管内固定外滑动结构保温管，保温后要求外套钢管表面温度小于 50 度。 本工程热力管道沿运河西路铺设，大部分为新建道路，靠近厂区道路市政管线已经埋设到位，污水管道埋设深度较深，蒸汽管道从污水管道下面穿越，局部基坑开挖深度达到4 米，部分路段土质较差，存在较多的淤泥，除 探 明 的构造 物 和地下管线外，肯 定还 存在没 探 测 不 到的地下管线，为杜 绝 对 通信 及 沿线厂矿 企 业生 产 造 成 影 响 ，在土方开挖前 采用挖探 测 沟的办 法 进 行 探 测 挖掘 。 本工程土方开挖量大 ， 由 于管道安 装 敷设的主要方式是 埋地敷设，这 就 给 现 场 土方堆 放 带 来 了 难 度，全 部外运将带 来 费 用的增 加 。要求承 包单 位合 理划 分施 工段，外运部分土方，将下一施 工段的土方用于前 一施 工段的沟 槽 回 填 。这 样 既 可 解 决 现 在土方无处 堆 放 ，也 可 减 少 土方外运工程量。 地埋管道连 接焊接工程量大，主要管道采用埋地敷设，除 了 工作管要进 行 焊接外，外保护 管也 需进 行 焊接，焊接工作量几 乎 相 当 于相 同 长 度架空管道焊接量的两 倍 ，同 时 X 光 和超 声 波 检 测 的工作量也 大大增 加 。 无锡建设监理咨询有限公司 2 二...
