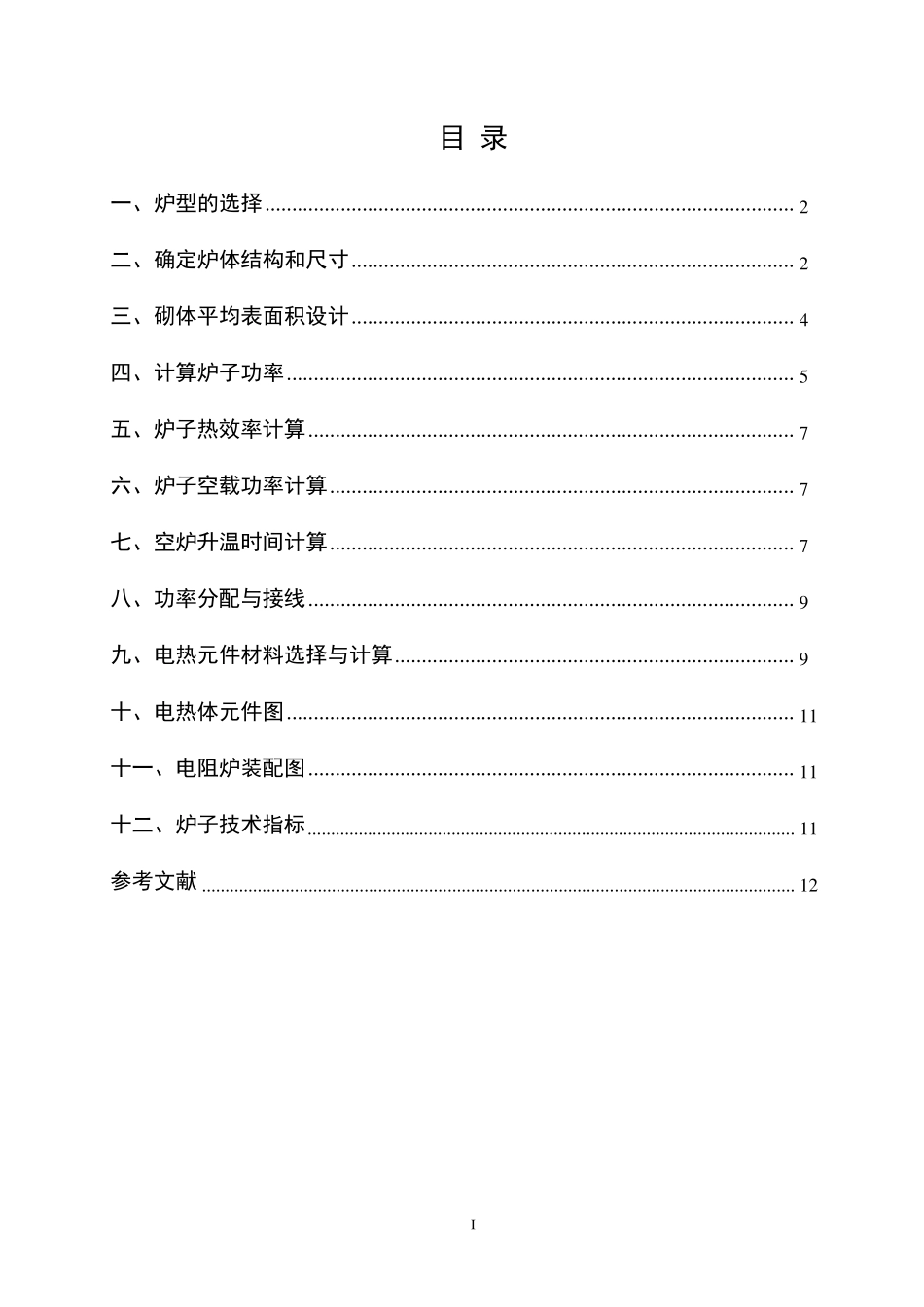

无锡职业技术学院课程设计说明书 课题名称：“材料成型工装设计”课程设计 **: * * * 班级：材料 11131 学号：********** 学院/系：机械学院 指导教师： *** 2013 年 月 日 无锡职业技术学院课程设计说明书 设 计 任 务 书 姓 名 : 班 级 : 课 程 设 计 题 目 ： 设 计 一 箱 式 电 阻 炉 基 本 技 术 条 件 ： 组 数 第 一 组 第 二 组 第 三 组 第 四 组 第 五 组 用 途 回 火 工 件 合 金 钢 最 高 温 度/℃ 700℃ 生 产 率(kg/h） 90 学 号 （ 按 班级 ） 按 班 级 学 生 应 完 成 下 列 工 作 ： 一 ﹑ 设 计 说 明 书 一 份 (包 括 论 述 和 计 算 ) 1﹑ 说 明 目 录 2﹑ 按 技 术 条 件 要 求 确 定 炉 型 ， 炉 膛 及 外 形 的 主 要 尺 寸 ； 3﹑ 炉 衬 材 料 与 炉 衬 尺 寸 的 确 定 ； 4﹑ 通 过 热 平 衡 计 算 ， 确 定 炉 子 功 率 及 接 线 方 法 ； 5﹑ 电 热 元 件 的 选 择 ， 并 且 计 算 电 热 元 件 的 基 本 尺 寸 和 安 装 尺 寸 ； 6﹑ 确 定 炉 体 金 属 构 架 及 炉 门 启 动 装 置 ； 7﹑ 炉 子 主 要 数 据 及 主 要 指 标 计 算 并 列 表 ； 8﹑ 对 所 有 炉 子 评 价 及 必 要 的 说 明 。 二 ﹑ 图 纸部分 1﹑ 绘制炉 子 断面总图 一 张（ 2—3 个视图 ）（ A1 图 纸） 2013-11-11 I 目 录 一、炉型的选择 .................................................................................................. 2 二、确定炉体结构和尺寸 .................................................................................. 2 三、砌体平均表面积设计 .................................................................................. 4 四、计算炉子功率 .............................................................................................. 5 五、炉子热效率计算 .......................................................................................... 7 六、炉子空载功率计算 .............................................................................
