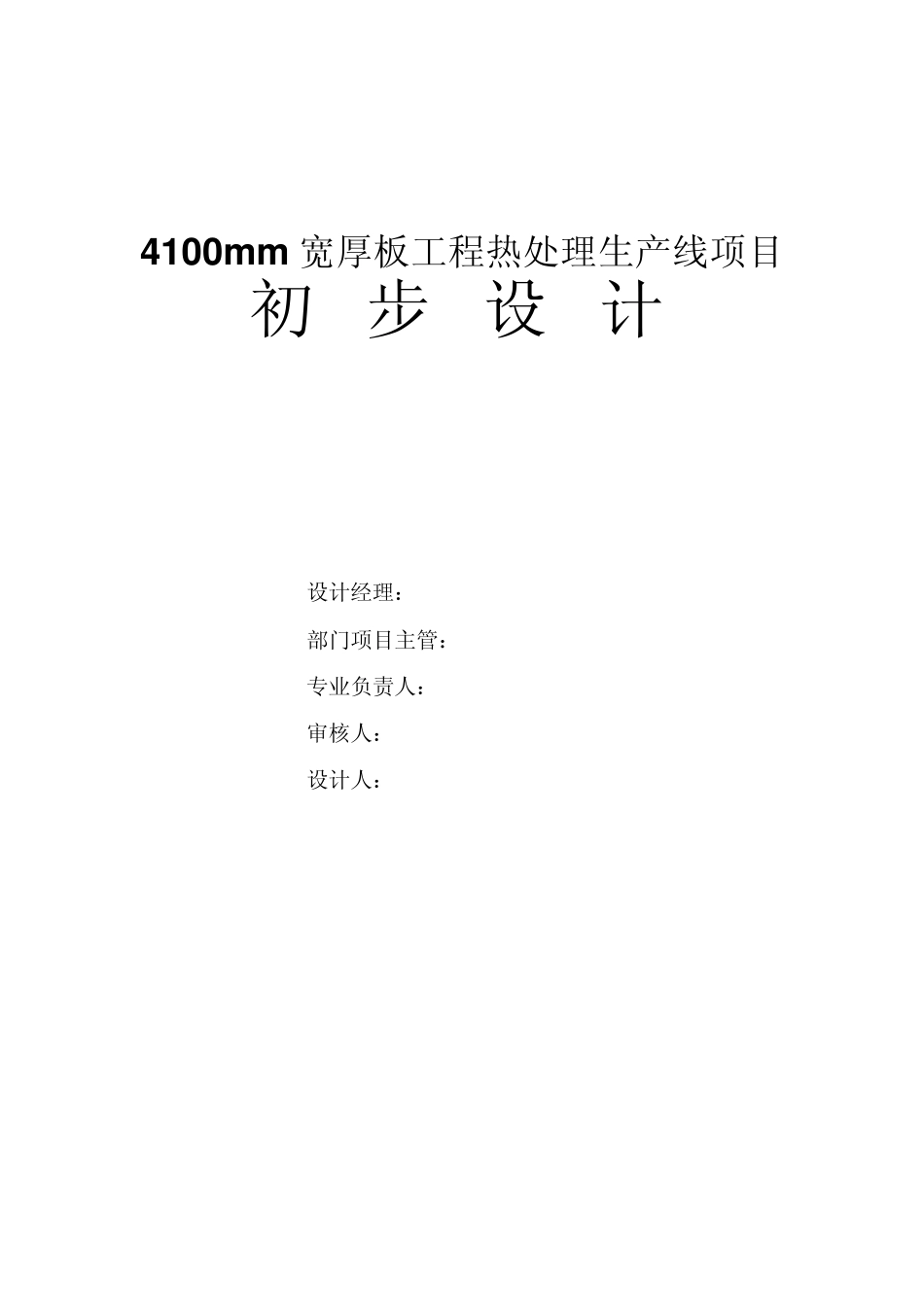

4100m m 宽厚板工程热处理生产线项目 初 步 设 计 设计经理： 部门项目主管： 专业负责人： 审核人： 设计人： － 1 － 1 － 2 － 2 轧钢工艺与设备 2 .1 生产规模及产品大纲 2 .1 .1 生产规模 包钢4100mm 宽厚板工程热处理线项目是包钢4100mm 宽厚板工程的续建项目。在包钢4100mm 宽厚板工程的规划中，已预留有热处理内容，现根据市场的需求，建设热处理生产线及其配套设施。主要目的是进一步扩大厚板的产品品种、提高产品档次，增强企业的市场竞争力。 本工程包括一条钢板抛丸生产线、三条连续热处理线、 No.1~ No.5热处理冷床、热处理矫直机、No.2 定尺剪及试样火切机、压平机、离线超声波探伤和 No.2 成品火焰切割机及其它配套附属设施。 新建的No.1连续热处理炉为1座氮气保护辐射管加热辊底式热处理炉，主要用于钢板的正火处理。 新建的No.2 连续热处理炉为 1 座明火加热辊底式热处理炉，主要用于钢板的高温、中温、低温回火和保温矫直处理。 新建的No.3连续热处理炉为1座氮气保护辐射管加热辊底式热处理炉，主要用于钢板的淬火和正火处理。 本工程建设完成后，三座连续热处理炉的热处理产量将达到每年 38万吨。 热处理区的产品按交货状态区分的年产量分列如下：  调质热处理钢板： 80,000 t/a  正火热处理钢板： 250,000 t/a  正火＋回火热处理钢板： 40,000 t/a  回火热处理钢板： 10,000 t/a  合计： 380,000 t/a  保温矫直处理钢板： 30,000 t/a － 3 － 2 .1 .2 产品大纲 2 .1 .2 .1 产品品种 新建热处理线生产的产品品种为：造船钢板、结构钢板、锅炉钢板、容器钢板、工程机械用板、耐磨钢板等。按产品品种的产量分配详见表2-1。 2 .1 .2 .2 产品规格  厚度： 5~100mm  宽度： 1,200~3,600mm  长度： 3,000~18,000mm  重量： Max. 18.32t/块  钢板最大单重： 2.826t/m 热处理产品规格分配表请见表 2-2。 2 .1 .2 .3 执行标准及交货状态 产品可完全按照中国国家标准（GB）或中国有关的行业标准以及有关的国际标准组织生产、检验和交货。各类产品以及对应的标准和代表钢号详见表 2-1。 中冶京诚工程技术有限公司 包钢4100m m 宽厚板工程热处理生产线项目初步设计 － 4 － 表2-1 包 钢 热 处 理 产 品 大 纲 序号 产品名称 代 表 钢 号 执行标准 产 品 规 格，mm ...
