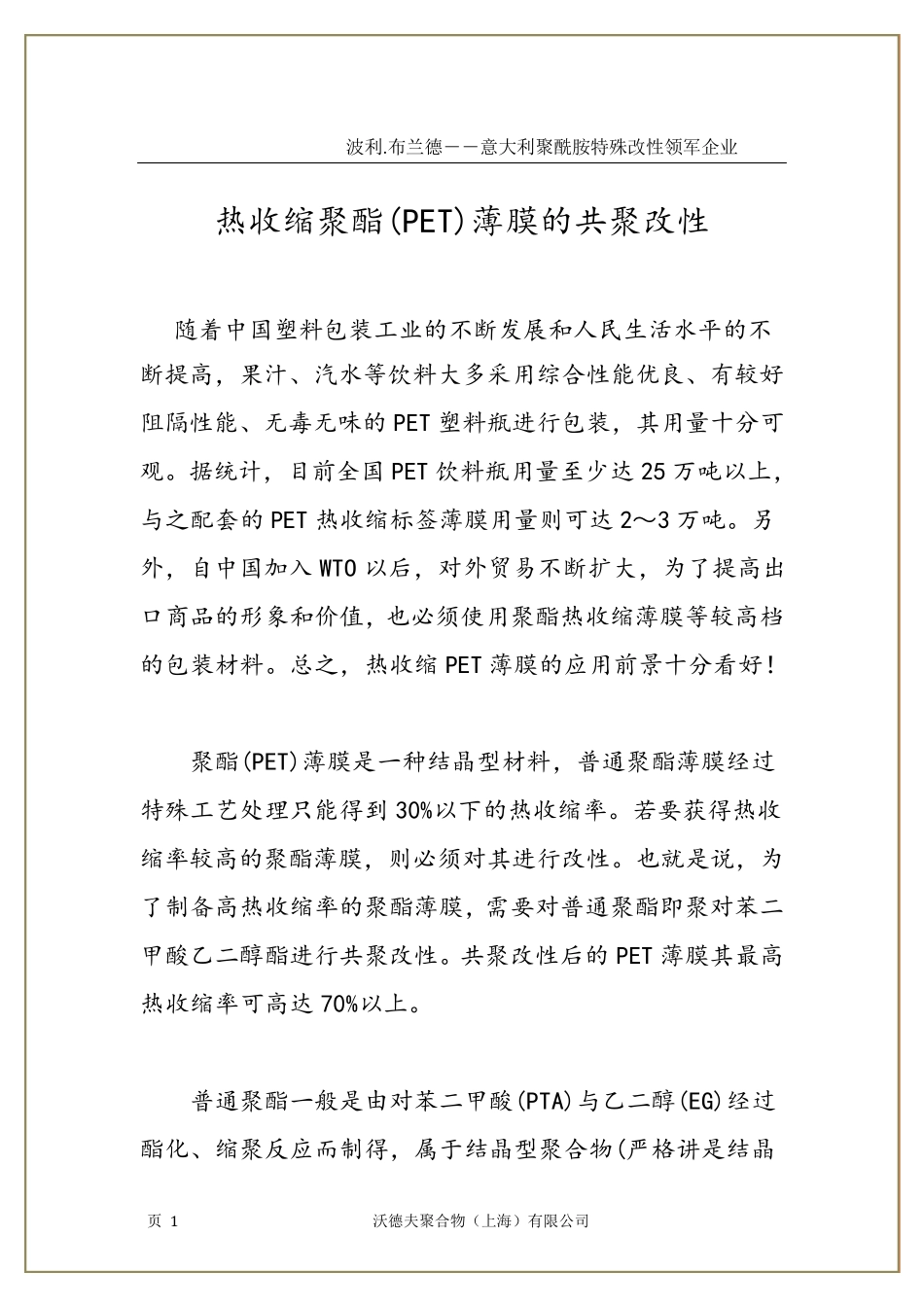

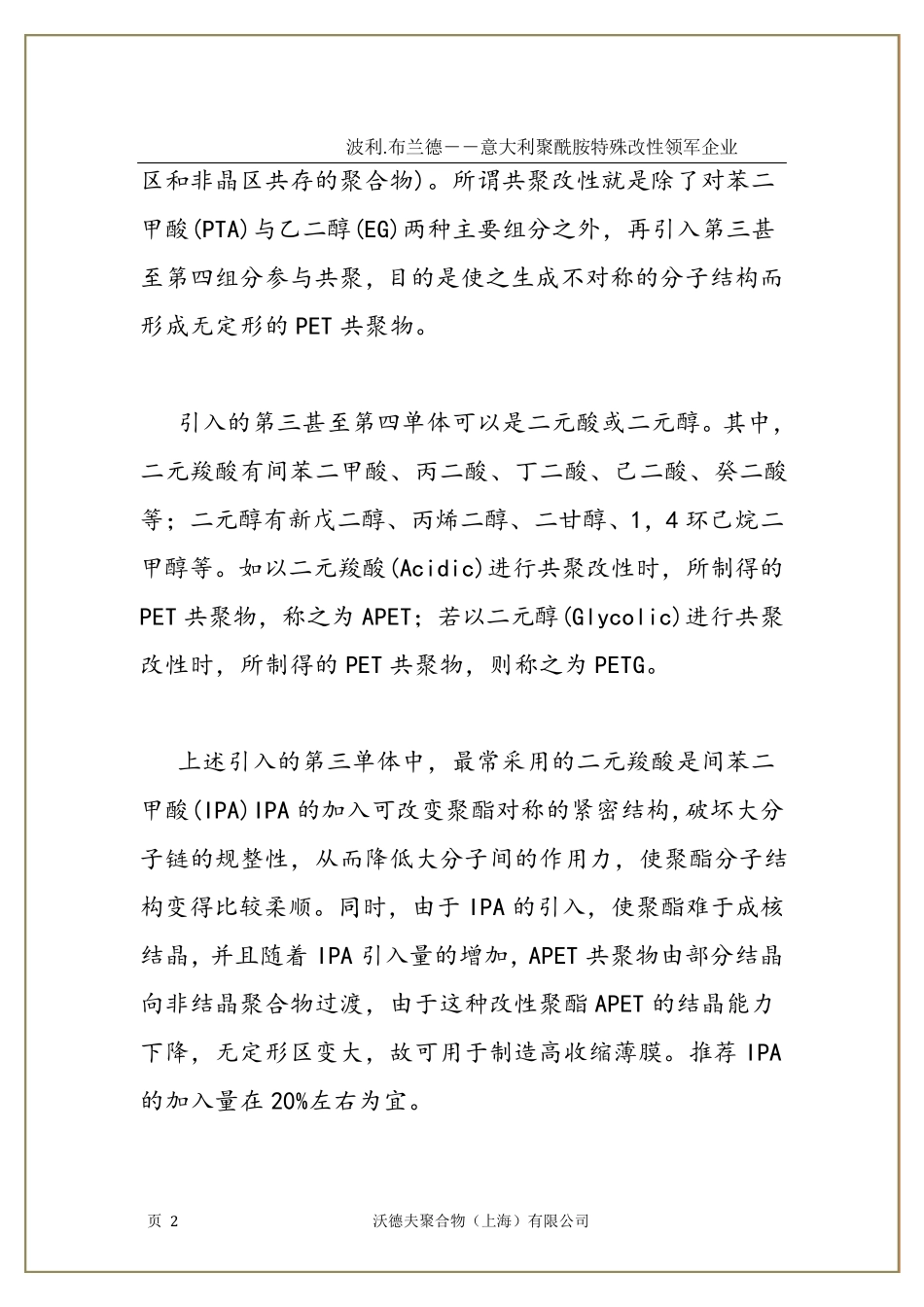

波利.布兰德――意大利聚酰胺特殊改性领军企业 页 1 沃德夫聚合物(上海)有限公司 热收缩聚酯(PET)薄膜的共聚改性 随着中国塑料包装工业的不断发展和人民生活水平的不断提高,果汁、汽水等饮料大多采用综合性能优良、有较好阻隔性能、无毒无味的PET 塑料瓶进行包装,其用量十分可观。据统计,目前全国PET 饮料瓶用量至少达 25 万吨以上,与之配套的PET 热收缩标签薄膜用量则可达 2~3 万吨。另外,自中国加入 WTO 以后,对外贸易不断扩大,为了提高出口商品的形象和价值,也必须使用聚酯热收缩薄膜等较高档的包装材料。总之,热收缩PET 薄膜的应用前景十分看好! 聚酯(PET)薄膜是一种结晶型材料,普通聚酯薄膜经过特殊工艺处理只能得到30%以下的热收缩率。若要获得热收缩率较高的聚酯薄膜,则必须对其进行改性。也就是说,为了制备高热收缩率的聚酯薄膜,需要对普通聚酯即聚对苯二甲酸乙二醇酯进行共聚改性。共聚改性后的PET 薄膜其最高热收缩率可高达 70%以上。 普通聚酯一般是由对苯二甲酸(PTA)与乙二醇(EG)经过酯化、缩聚反应而 制得,属 于 结晶型聚合物 (严 格 讲 是结晶 波利.布兰德――意大利聚酰胺特殊改性领军企业 页 2 沃德夫聚合物(上海)有限公司 区和非晶区共存的聚合物)。所谓共聚改性就是除了对苯二甲酸(PTA)与乙二醇(EG)两种主要组分之外,再引入第三甚至第四组分参与共聚,目的是使之生成不对称的分子结构而形成无定形的PET 共聚物。 引入的第三甚至第四单体可以是二元酸或二元醇。其中,二元羧酸有间苯二甲酸、丙二酸、丁二酸、己二酸、癸二酸等;二元醇有新戊二醇、丙烯二醇、二甘醇、1,4 环己烷二甲醇等。如以二元羧酸(Acidic)进行共聚改性时,所制得的PET 共聚物,称之为 APET;若以二元醇(Glycolic)进行共聚改性时,所制得的PET 共聚物,则称之为 PETG。 上述引入的第三单体中,最常采用的二元羧酸是间苯二甲酸(IPA)IPA 的加入可改变聚酯对称的紧密结构,破坏大分子链的规整性,从而降低大分子间的作用力,使聚酯分子结构变得比较柔顺。同时,由于 IPA 的引入,使聚酯难于成核结晶,并且随着 IPA 引入量的增加,APET 共聚物由部分结晶向非结晶聚合物过渡,由于这种改性聚酯 APET 的结晶能力下降,无定形区变大,故可用于制造高收缩薄膜。推荐 IPA的加入量在 20%左右为宜。 波利.布兰德――意大利聚酰胺特殊改性领军企业 页 3 沃德夫聚合物(上海)有限公司 引 入...
