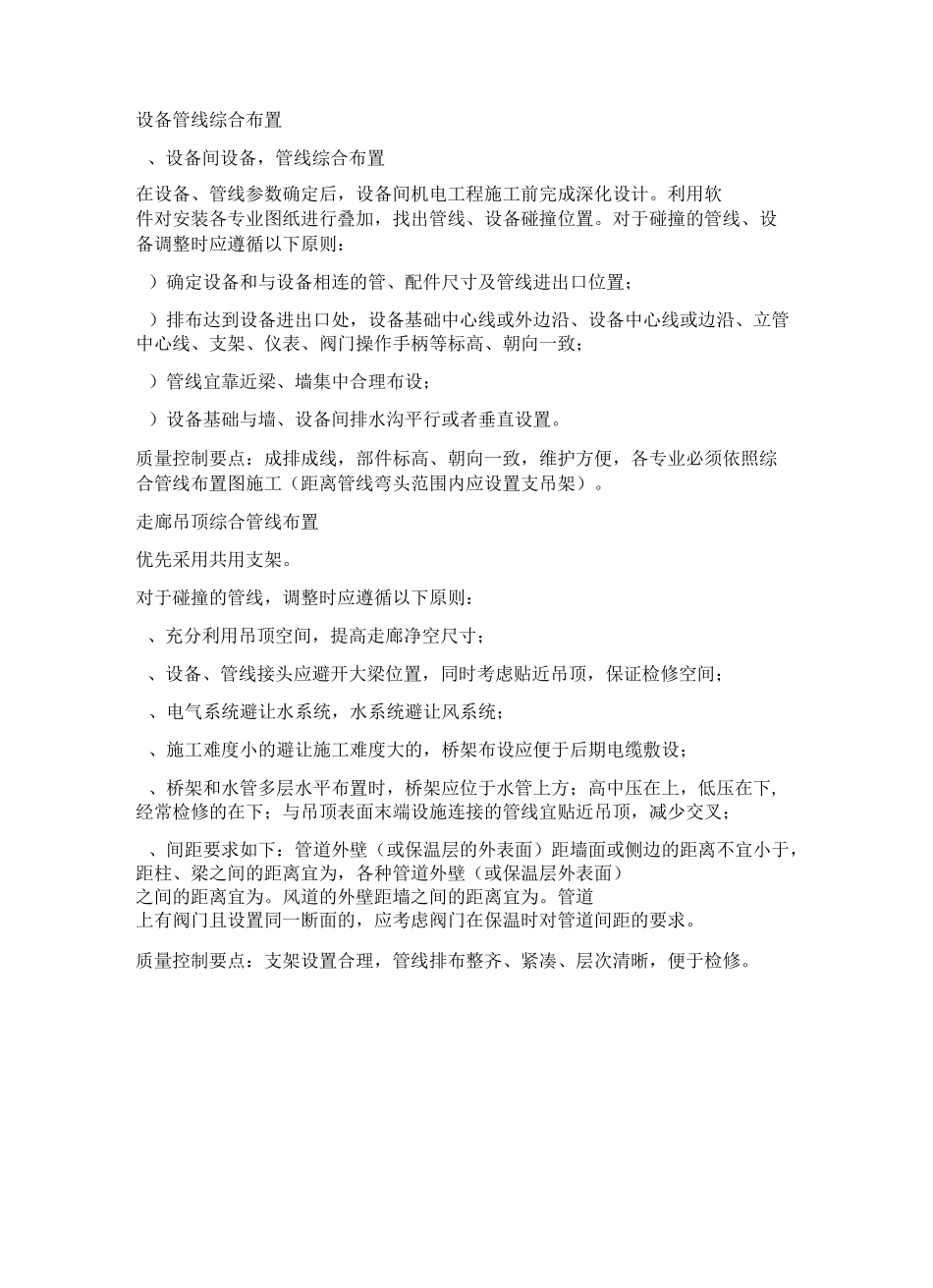

设备管线综合布置、设备间设备，管线综合布置在设备、管线参数确定后，设备间机电工程施工前完成深化设计。利用软件对安装各专业图纸进行叠加，找出管线、设备碰撞位置。对于碰撞的管线、设备调整时应遵循以下原则：）确定设备和与设备相连的管、配件尺寸及管线进出口位置；）排布达到设备进出口处，设备基础中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致；）管线宜靠近梁、墙集中合理布设；）设备基础与墙、设备间排水沟平行或者垂直设置。质量控制要点：成排成线，部件标高、朝向一致，维护方便，各专业必须依照综合管线布置图施工（距离管线弯头范围内应设置支吊架）。走廊吊顶综合管线布置优先采用共用支架。对于碰撞的管线，调整时应遵循以下原则：、充分利用吊顶空间，提高走廊净空尺寸；、设备、管线接头应避开大梁位置，同时考虑贴近吊顶，保证检修空间；、电气系统避让水系统，水系统避让风系统；、施工难度小的避让施工难度大的，桥架布设应便于后期电缆敷设；、桥架和水管多层水平布置时，桥架应位于水管上方；高中压在上，低压在下,经常检修的在下；与吊顶表面末端设施连接的管线宜贴近吊顶，减少交叉；、间距要求如下：管道外壁（或保温层的外表面）距墙面或侧边的距离不宜小于，距柱、梁之间的距离宜为，各种管道外壁（或保温层外表面）之间的距离宜为。风道的外壁距墙之间的距离宜为。管道上有阀门且设置同一断面的，应考虑阀门在保温时对管道间距的要求。质量控制要点：支架设置合理，管线排布整齐、紧凑、层次清晰，便于检修。r泊齢忻走廊综合布线之架示意圏建4t 也虑谨牡航■«WH某工程走廊综合布线图吊顶安装设备综合排布：精装应出具设备点位排布图，若精装修不出此图专业应配合装修重新深化设备点位排布图（尤其注意吊顶检修孔的排布）。桥架穿楼板拦水台及封堵立面圈桥架穿楼板捋水台及封堵平面图专业末端设备调整应遵循下列原则：）所有设备的中心在一条线上，局走廊或吊顶板块的中心，间距均匀，对称布置；）优先满足自喷、消防探测器的位置与间距要求；）风口、灯具与消防探测器间的间距为：探测器至空调送风口边沿的水平距离不应小于；至回风口边沿的水平距离不应小于；感温探测器距高温光源边沿不应小于，距风扇边沿不小于，距凸出扬声器边沿不应小于；火灾探测器边缘与照明灯具边沿不应小于，与各类自动喷水灭火喷头边沿不应小于，自喷头与灯具间距不应小于。所有设备应...
