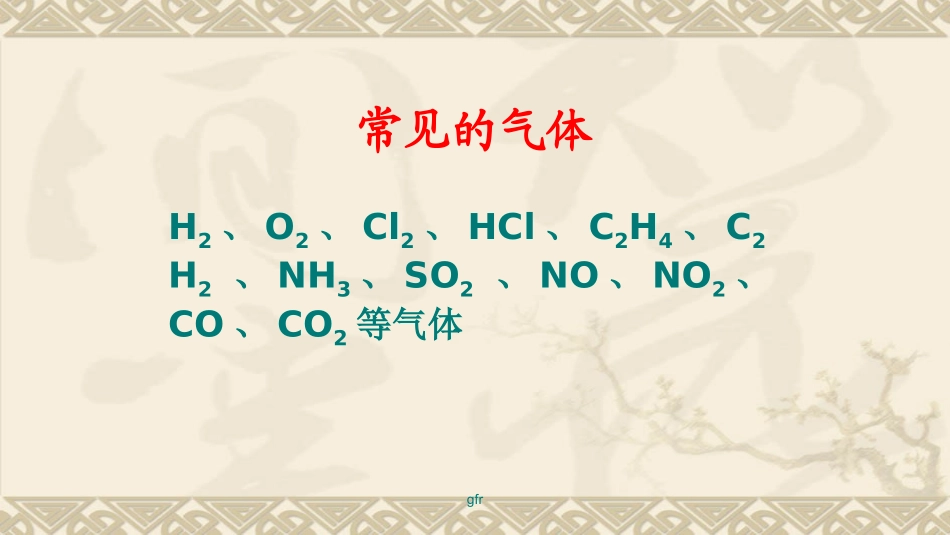

常见气体制备、净化、收集装置2019.6常见的气体H2、O2、Cl2、HCl、C2H4、C2H2、NH3、SO2、NO、NO2、CO、CO2等气体gfr发生装置净化装置干燥装置收集装置吸收装置反应物状态及反应条件气体及杂质的性质气体的性质选择干燥剂气体水溶性及密度气体的毒性选择吸收剂气体制取装置的设计1、装置连接顺序gfr一、气体发生装置：根据反应物状态及反应条件选择发生装置1、固体加热制气体反应容器：试管注意事项：粉末状固体应在试管口放一团棉花gfr图2图3图4图5图62、固体+液体不加热制气体①反应容器：试管、烧瓶、广口瓶；②加液容器：长颈漏斗、分液漏斗；③注意事项：图4、6gfr（4）启普发生器及简易装置图7图8图9图10图11图12gfr3、固体+液体或液体+液体加热制气体图13图14图15图16图17①反应容器：试管、烧瓶②加液容器：分液漏斗③注意事项：见图16、17gfr二、气体净化装置：根据净化剂的状态和条件选择gfr液态干燥剂固态干燥剂装置常见干燥剂可干燥气体不可干燥气体浓硫酸无水CaCl2碱石灰H2,O2,Cl2SO2,CO,N2,CH4O2,Cl2,HCl,SO2,H2,CO,N2,CH4H2,O2,N2,CH4,NH3H2S,NH3,HBr,HI,C2H4NH3HX,H2S,SO2,CO2,NO2,Cl2三、气体的干燥洗气瓶（长进短出）干燥管（大进小出）gfr四、气体收集装置根据气体的密度和溶解性选择1.排空气法图23图22图21图20图19图182.排水法gfr五、尾气处理装置根据多余气体的性质选择溶液吸收点燃充袋法gfr易溶于水的要用防倒吸装置gfr饱和食盐水gfr3.下列三个问题均与图示实验装置有关：(1)制取某无色非金属氧化物气体时，锥形瓶X内的药品应是。A.铜和稀硝酸B.铜和浓硝酸C.碳酸钙与稀硫酸D.亚硫酸钠和浓盐酸gfr(2)洗气瓶Y中所装的液体应是(不允许非水杂质混在气体中)。A.浓硫酸B.NaOH溶液C.NaHSO3溶液D.NaHCO3溶液(3)检验集气瓶Z是否收集满气体，置于瓶口的滤纸蘸的溶液是。A.BaCl2溶液B.酸性KMnO4溶液C.淀粉碘化钾试纸D.澄清石灰水gfr6．下列仪器组合装置可以实现不同的实验目的。(1)甲装置检查气密性的方法是____________________。(2)若A中盛浓氨水，B中放氧化钙，通过化学反应可以生成氨气，反应方程式为____________________________。该实验中有大量氨气逸出的原因是___________________________________(说明两点)。(3)若C中放水，通过排水法可以测量NH3体积，则应对C装置采取何种措施，才能使排水量气法顺利进行，且测量结果较为准确？(4)若A中放稀硫酸，B中放镁铝混合物，用该装置可以测定混合物中镁的质量分数，有同学提出用如乙图装置代替原甲图A、B组合装置，从实验的可行性以及实验结果的准确性来看，这样做至少有以下两点好处：________________________________________________________________。(5)实验结束时，为保证结果的可靠性，在测量量筒中水的体积时，应注意____________________________。(至少答两点原因)③用酒精灯加热反应管E，继续通氢气，待无底细口瓶C内水位下降到液面保持不变时，打开弹簧夹b，无底细口瓶C内气体经D进入反应管E，片刻后F中的溶液变红。回答下列问题：（1）检验氢气纯度的目的是。（2）C瓶内水位下降到液面保持不变时，A装置内发生的现象是，防止了实验装置中压强过大。此时再打开弹簧夹b的原因是，C瓶内气体的成份是。（3）在步骤③中，先加热铁触媒的原因是。反应管E中发生反应的化学方程式是。排除空气，保证安全锌粒与酸脱离尽量增大氢气的浓度以提高氮气的转化率N2H2铁触媒在较高温度时活性增大，加快氨合成的反应速率gfr3.下图是一套实验室制气装置,用于发生、干燥和收集气体.下列各组物质中能利用这套装置进行实验的是(填正确选项的标号).(A)铜屑和浓硝酸(B)二氧化锰和浓盐酸(C)电石和水(D)碳酸钙和稀盐酸ADgfr4、实验室里可按下图所示的装置干燥、储存气体R，多余的气体可用水吸收，则R是A．NO2B．HClC．CH4D．NH3D5、设计了四种制备气体的方案:(1)加热稀硫酸和乙醇制备乙烯；(2)加热稀盐酸和二氧化锰制备氯气；(3)用稀硫酸和大理石制备二氧化碳；(4)用稀硝酸和硫化亚铁制备硫化氢。不宜采用的方案有哪些？A.只有(1)和(2)B.只有(1)和(3)C.只有(3)和(4)D.(1)(2)(3)(4)Dgfr6、实验室可用氯气与金属反应制备...
