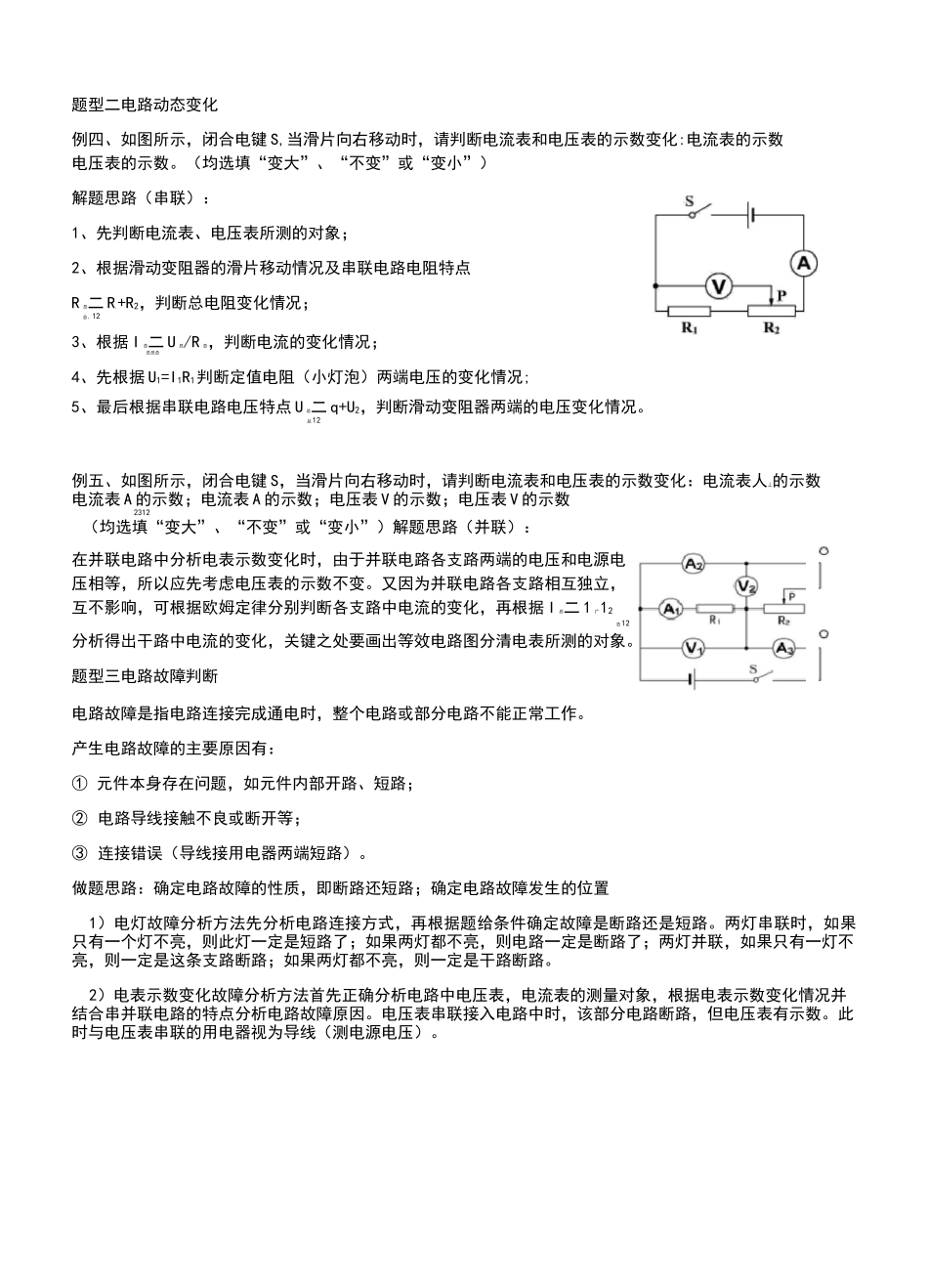

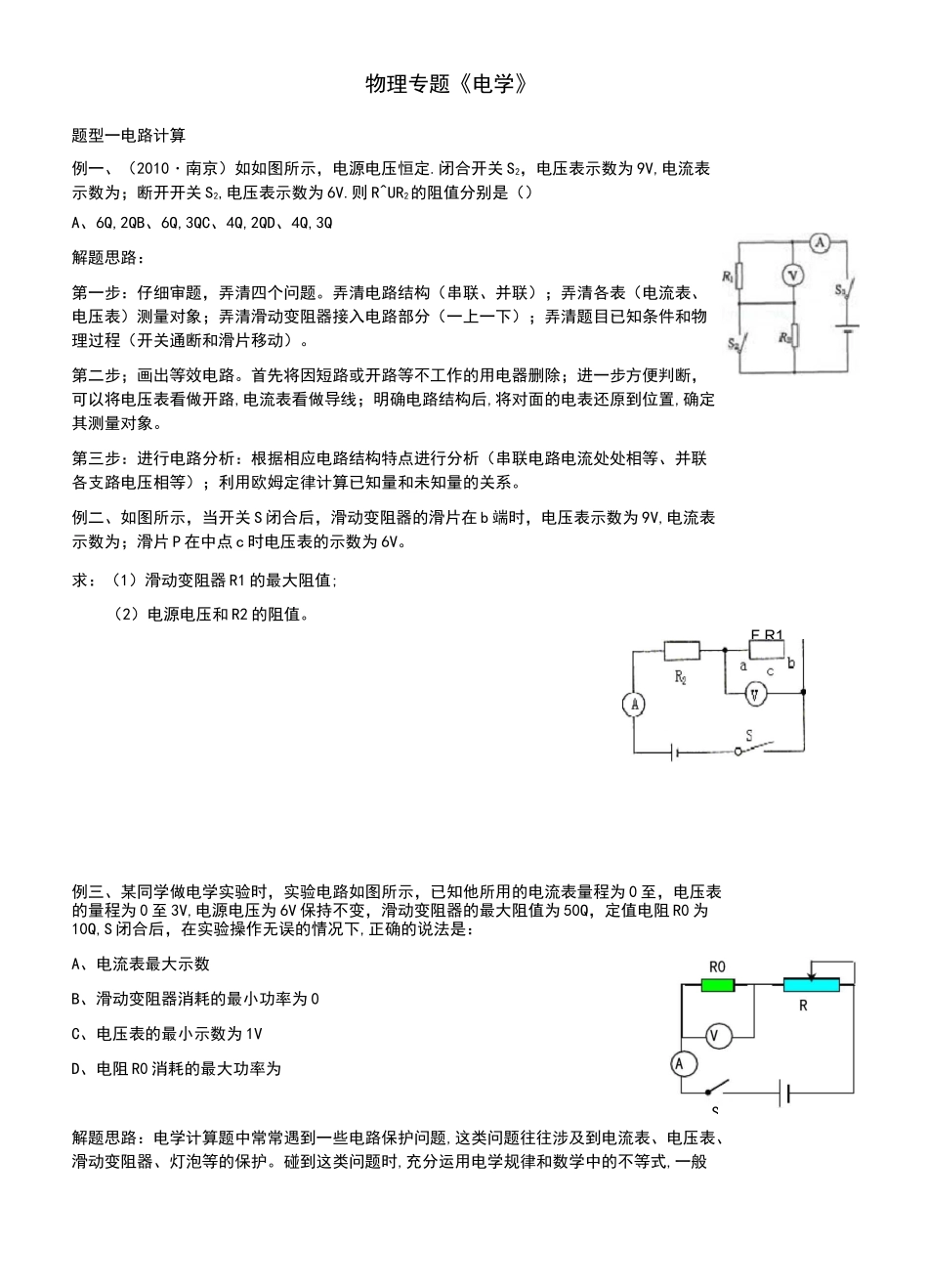

物理专题《电学》题型一电路计算例一、（2010・南京）如如图所示，电源电压恒定.闭合开关 S2，电压表示数为 9V,电流表示数为；断开开关 S2,电压表示数为 6V.则 R^UR2的阻值分别是（）A、6Q,2QB、6Q,3QC、4Q,2QD、4Q,3Q解题思路：第一步：仔细审题，弄清四个问题。弄清电路结构（串联、并联）；弄清各表（电流表、电压表）测量对象；弄清滑动变阻器接入电路部分（一上一下）；弄清题目已知条件和物理过程（开关通断和滑片移动）。第二步；画出等效电路。首先将因短路或开路等不工作的用电器删除；进一步方便判断，可以将电压表看做开路,电流表看做导线；明确电路结构后,将对面的电表还原到位置,确定其测量对象。第三步：进行电路分析：根据相应电路结构特点进行分析（串联电路电流处处相等、并联各支路电压相等）；利用欧姆定律计算已知量和未知量的关系。例二、如图所示，当开关 S 闭合后，滑动变阻器的滑片在 b 端时，电压表示数为 9V,电流表示数为；滑片 P 在中点 c 时电压表的示数为 6V。求：（1）滑动变阻器 R1 的最大阻值;（2）电源电压和 R2 的阻值。例三、某同学做电学实验时，实验电路如图所示，已知他所用的电流表量程为 0 至，电压表的量程为 0 至 3V,电源电压为 6V 保持不变，滑动变阻器的最大阻值为 50Q，定值电阻 R0 为10Q,S 闭合后，在实验操作无误的情况下,正确的说法是：A、电流表最大示数B、滑动变阻器消耗的最小功率为 0C、电压表的最小示数为 1VD、电阻 R0 消耗的最大功率为解题思路：电学计算题中常常遇到一些电路保护问题,这类问题往往涉及到电流表、电压表、滑动变阻器、灯泡等的保护。碰到这类问题时,充分运用电学规律和数学中的不等式,一般F,R1S会使问题得到解决。题型二电路动态变化例四、如图所示，闭合电键 S,当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数电压表的示数。（均选填“变大”、“不变”或“变小”）解题思路（串联）：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R 总二 R,+R2，判断总电阻变化情况；总、123、根据 I 总二 U 总/R 总，判断电流的变化情况；总总总4、先根据 U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况;5、最后根据串联电路电压特点 U 总二 q+U2，判断滑动变阻器两端的电压变化情况。总12例五、如图所示，闭合电键 S，当滑片向右移动时，请判断电流表和电压表的示数变化...
