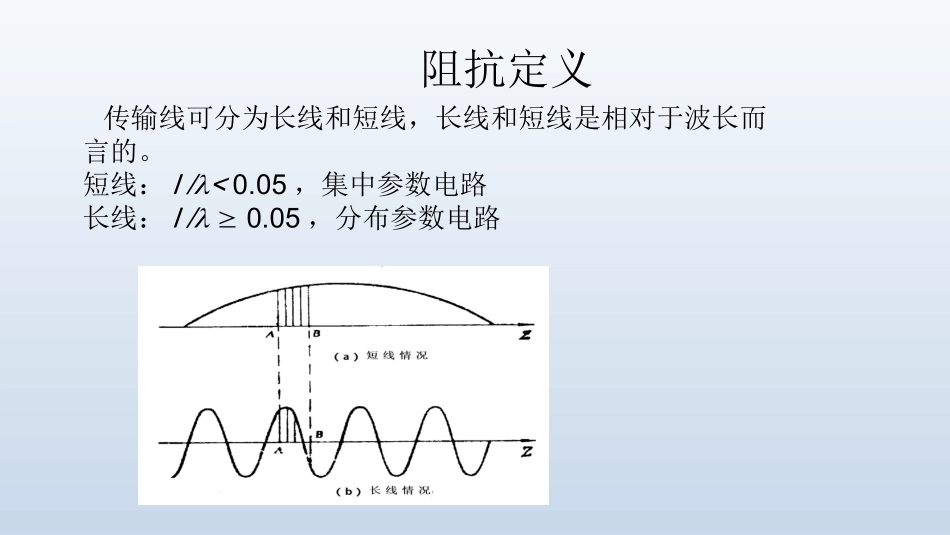

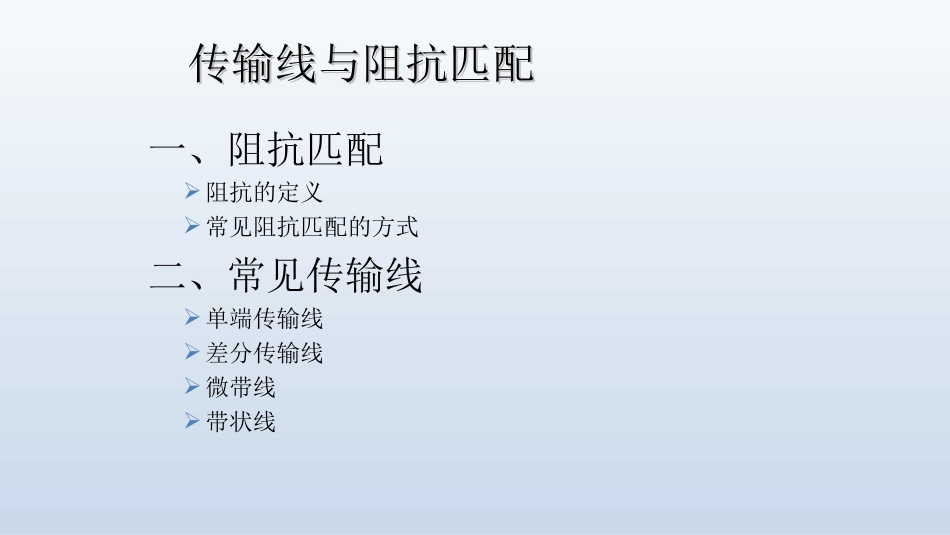

传输线与阻抗匹传输线与阻抗匹配配一、阻抗匹配阻抗的定义常见阻抗匹配的方式二、常见传输线单端传输线差分传输线微带线带状线传输线与阻抗匹配传输线与阻抗匹配阻抗定义传输线可分为长线和短线,长线和短线是相对于波长而言的。短线:l/<0.05,集中参数电路长线:l/0.05,分布参数电路阻抗定义•阻抗的定义•阻抗定义:在具有电阻、电感和电容的电路里,对电流所起的阻碍作用叫做阻抗.•当信号的边沿很陡的时候,信号本身所包含的有效频率远远高出信号工作频率,对于1ns的上升信号沿,所包含的有效频率带宽达到400M左右,而这样的信号在传输线上传输时,信号的传播类似于场的形式传播,而不是电压与电流。阻抗定义•阻抗的定义1、导线流过电流时,周围会产生高频磁场,因而沿导线各点会存在串联分布电感L;2、两导线间加上电压时,线间会存在高频电场,于是线间会产生并联分布电容C;3、电导率有限的导线流过电流时会发热,而且高频时由于趋肤效应,电阻会加大,即表明导线有分布电阻R;4、导线间介质非理想时有漏电流,这就意味着导线间有分布电导G。阻抗定义图2阻抗计算传输线方程是传输线理论的基本方程,是描述传输线上电压、电流变化规律及其相互关系的微分方程。常见的阻抗匹配方式•阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。•阻抗不匹配会有什么不良后果?•在高速的设计中,阻抗的匹配与否关系到信号的质量好坏,如果不匹配,则会形成反射,能量传递不过去,降低效率;•会在传输线上形成驻波(简单的理解,就是有些地方信号强,有些地方信号弱),导致传输线的有效功率降低;•功率发射不出去,甚至会损坏发射设备。•如果是电路板上的高速信号线与负载阻抗不匹配时,会产生震荡,辐射干扰等。常见的阻抗匹配方式•阻抗匹配方式•在高速的设计中,阻抗的匹配与否关系到信号的质量优劣。阻抗匹配的技术可以说是丰富多样,但是在具体的系统中怎样才能比较合理的应用,需要衡量多个方面的因素。下面介绍几种常见匹配方式。串联终端匹配并联终端匹配戴维南终端匹配AC终端匹配肖特基二极管终端匹配技术常见的阻抗匹配方式•串联终端匹配串联终端匹配:在信号源端阻抗低于传输线特征阻抗的条件下,在信号的源端和传输线之间串接一个电阻R,使源端的输出阻抗与传输线的特征阻抗相匹配,抑制从负载端反射回来的信号发生再次反射。图3串联终端匹配常见的阻抗匹配方式1、匹配电阻选择原则,Z0=RT+ZS。2、常见的COMS和TTL驱动器,其输出阻抗会随信号的电平大小变化而变化。因此,对TTL或CMOS电路来说,不可能有十分正确的匹配电阻,只能折中考虑。负载必须接到传输线的末端。3、串联匹配是最常用的终端匹配方法。它的优点是功耗小,不会给驱动器带来额外的直流负载,也不会在信号和地之间引入额外的阻抗,而且只需要一个电阻元件。4、常见应用:一般的CMOS、TTL电路、USB信号等电路。常见的阻抗匹配方式并联终端匹配在信号源端阻抗很小的情况下,通过增加并联电阻使负载端输入阻抗与传输线的特征阻抗相匹配,达到消除负载端反射的目的。实现形式分为单电阻和双电阻两种形式。图4并联终端匹配常见的阻抗匹配方式1、并联终端匹配优点是简单易行,而易见的缺点是会带来直流损耗:单电阻方式的直流功耗与信号的占空比紧密相关;双电阻方式则无论信号是高电平还是低电平都有直流功耗,但电流比单电阻方式少一半。2、电阻RT的值必须同传输线的特征阻抗Z0匹配。3、常见应用:以高速信号应用较多(1)DDR等SSTL驱动器。采用单电阻形式。(2)TMDS等高速串行数据接口。采用单电阻形式,单端阻抗为50欧姆(差分对间为100欧姆)。常见的阻抗匹配方式戴维南终端匹配技术戴维南终端匹配技术也叫做双终端匹配技术,它采用两个电阻R1和R2来实现终端匹配。R1通过从VCC向负载注入电流来帮助驱动器更容易到达逻辑高状态;R2帮助通过向地吸收电流来将驱动器下拉到逻辑低状态。当R1和R2的并联同信号线的特征阻抗Z0匹配时可以加强驱动器的扇出能力。应用:SSTL/HSTL,DDR地址,控制命令等信号图5戴维南终端匹配常见的阻抗匹配方式AC终端匹配技术...
