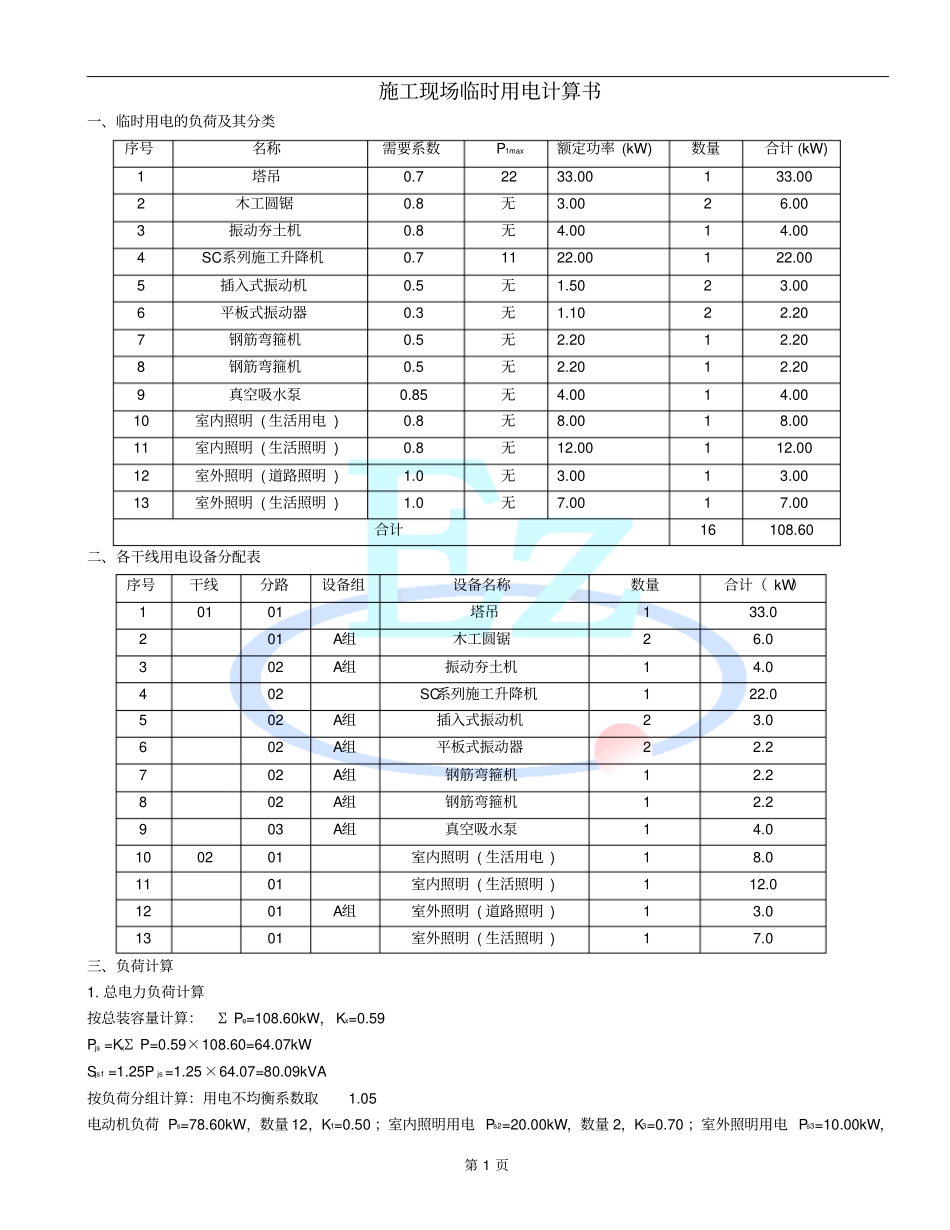

第 1 页施工现场临时用电计算书一、临时用电的负荷及其分类序号名称需要系数P1max额定功率 (kW) 数量合计 (kW) 1 塔吊0.7 22 33.00 1 33.00 2 木工圆锯0.8 无3.00 2 6.00 3 振动夯土机0.8 无4.00 1 4.00 4 SC系列施工升降机0.7 11 22.00 1 22.00 5 插入式振动机0.5 无1.50 2 3.00 6 平板式振动器0.3 无1.10 2 2.20 7 钢筋弯箍机0.5 无2.20 1 2.20 8 钢筋弯箍机0.5 无2.20 1 2.20 9 真空吸水泵0.85 无4.00 1 4.00 10 室内照明 ( 生活用电 ) 0.8 无8.00 1 8.00 11 室内照明 ( 生活照明 ) 0.8 无12.00 1 12.00 12 室外照明 ( 道路照明 ) 1.0 无3.00 1 3.00 13 室外照明 ( 生活照明 ) 1.0 无7.00 1 7.00 合计16 108.60 二、各干线用电设备分配表序号干线分路设备组设备名称数量合计（ kW）1 01 01 塔吊1 33.0 2 01 A组木工圆锯2 6.0 3 02 A组振动夯土机1 4.0 4 02 SC系列施工升降机1 22.0 5 02 A组插入式振动机2 3.0 6 02 A组平板式振动器2 2.2 7 02 A组钢筋弯箍机1 2.2 8 02 A组钢筋弯箍机1 2.2 9 03 A组真空吸水泵1 4.0 10 02 01 室内照明 ( 生活用电 ) 1 8.0 11 01 室内照明 ( 生活照明 ) 1 12.0 12 01 A组室外照明 ( 道路照明 ) 1 3.0 13 01 室外照明 ( 生活照明 ) 1 7.0 三、负荷计算1. 总电力负荷计算按总装容量计算：Σ Pe=108.60kW，Kx=0.59 Pjs =KxΣ P=0.59×108.60=64.07kWSjs1 =1.25P js=1.25×64.07=80.09kVA按负荷分组计算：用电不均衡系数取1.05 电动机负荷 Ps=78.60kW，数量 12，K1=0.50 ；室内照明用电 Ps2=20.00kW，数量 2，K3=0.70 ；室外照明用电 Ps3=10.00kW，2 数量 2，K4=0.70 ；Sjs2 =1.05×(1.38K1Ps+K3Ps2+K4Ps3) =1.05×(1.38 ×0.50 ×78.6+0.70 ×20+0.70×10)=79.00kVA比较 Sjs1、 Sjs2 ，取 Sjs =Sjs1 =80.09kVA 2. 变压器、发电机组容量的选择变压器 SZL7-250/10 的额定容量 Se=250kVA≥S js=80.09kVA, 满足要求。四、总干线 (Z) 线路电流计算、电器选用、导线面积的选择1. 总干线 (Z) 线路电流计算总干线电力负荷的计算电流I js =1.52S js =1.52×80.09=121.74A总干线总熔体额定电流计算I er≥1.52S js+2.4P 1max=1.52×80.09+2.4 ×22.00=174.54A2. 总配电箱的选用1）选择带总隔离开关+总...
