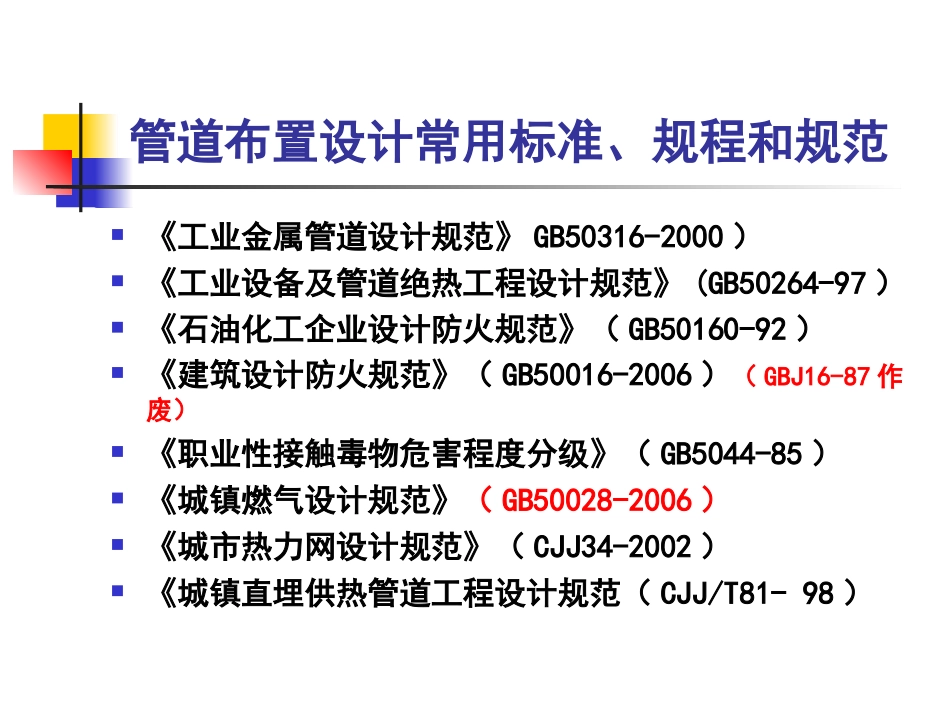

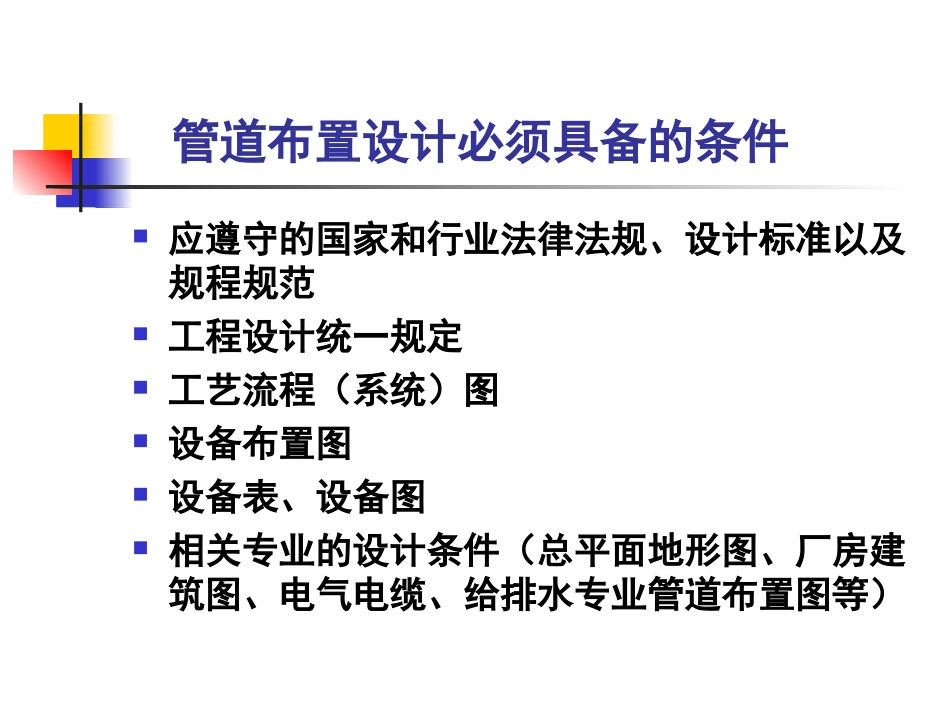

管道布置设计的基本要求及原则管道布置设计必须具备的条件应遵守的国家和行业法律法规、设计标准以及规程规范工程设计统一规定工艺流程（系统）图设备布置图设备表、设备图相关专业的设计条件（总平面地形图、厂房建筑图、电气电缆、给排水专业管道布置图等）管道布置设计常用标准、规程和规范《工业金属管道设计规范》GB50316-2000）《工业设备及管道绝热工程设计规范》(GB50264-97）《石油化工企业设计防火规范》（GB50160-92）《建筑设计防火规范》（GB50016-2006）（GBJ16-87作废）《职业性接触毒物危害程度分级》（GB5044-85）《城镇燃气设计规范》（GB50028-2006）《城市热力网设计规范》（CJJ34-2002）《城镇直埋供热管道工程设计规范（CJJ/T81-98）《小型火力发电厂设计规范》（GB50049-94）《火力发电厂设计技术规程》（DL5000-2000）《火力发电厂汽水管道设计技术规定（DL/T5054-96）《火力发电厂保温油漆设计规程》（DL/T5072-97）《火力发电厂化学设计技术规程》（DL/T5068-2006）《燃气—蒸汽联合循环电厂设计规定》（DL/T5174-2003）《锅炉房设计规范》（GB50041-92）《发生炉煤气站设计规范》（GB50195-94）《压缩空气站设计规范》（GBJ29-2003）《氧气站设计规范》（GBJ50030-91）《氢氧站设计规范》（GB50177-93）《乙炔站设计规范》（GB50031-91）《石油化工企业管道布置设计通则》（SHJ12-89）《输气管道工程设计规范》（GB50251-2003）《输油管道工程设计规范》（GB50253-2003）《化工企业静电接地设计规程》（HGJ28-90）管道布置设计的基本要求及原则基本要求:应符合管道及系统流程设计的要求应符合有关的法规、标准及规程规范统筹规划，做到安全可靠、经济合理、整齐美观满足施工、操作和维修等方面要求与设备、装置、建构筑物相协调室内管道布置原则：尽量避免管道对室内采光的影响，不应妨碍窗户的启闭不应影响设备的操作和维护（如抽管检修和设备起吊）在水平管道交叉较多的地区，一般按管道的走向，划定纵横走向的标高范围，将管道分层布置热力管道一般布置在油管道的上方，当需布置在油管道下面时，在油管道的阀门、法兰或可能漏油部位下方的热力管道，应采取可靠的隔离措施地沟内管道应尽量采用单层布置，当采用多层布置时，一般将小管或压力高的，阀门多的管道布置在上面腐蚀性介质管道不应布置在人行通道和转动设备上方B类流体介质的管道，不得安装在通风不良的厂房内、室内的吊顶内或夹层内B类流体介质的管道，不应布置在高温管道旁或上方室外管道管网布置原则：厂区内管道的敷设，应与厂区内的道路、建筑物、构筑物等协调，减少管道与铁路、道路的交叉大直径管道应靠近管架柱子布置需设置“π”型补偿器的高温管道，应布置在靠近柱子处热力管道，仪表和电气电缆槽架等宜布置在管架上层，工艺管道，腐蚀性介质管宜布置在下层管架上的管道设计，应预留10～20％余量B类流体介质管道与电缆和氧气管道并行或交叉敷设时，其净距应符合规范要求B类流体介质不得穿过与其无关的建筑物；密度比环境空气大的B类气体管道，当有法兰、螺纹连接或填料结构时，不应紧靠建筑物门窗敷设；道路、铁路上方的管道上不应有阀门、法兰、螺纹接头及带填料的补偿器等可能泄露的组件；管廊层间距及管道净距应满足安装及运行要求；蒸汽管道或可凝气体管道，支管宜从主管的上方接出，蒸汽冷凝液管宜接至回收总管上方。管道布置应考虑的安全问题管道的热补偿：某些压力管道输送的介质常常具有高温高压特征或由于工作环境温度的变化，造成金属材料的热胀冷缩，管道布置设计应充分考虑吸收热位移。一旦布置不当，将造成管道某些部位产生过大的热应力而破坏或对支架产生过大的推力而影响管道支架的安全，从而影响管道系统的正常运行。例题：图示为某厂一条联接两台换热器间的管道，工作压力P=4.0MPa、工作温度t=316，管道外径φ219，换热器中心距2.1m，中间联接管道水平管中心距2m，A处设有一异径管DN200/DN150，管道设计安装尺寸见图。运行状况：异径管与法兰...
