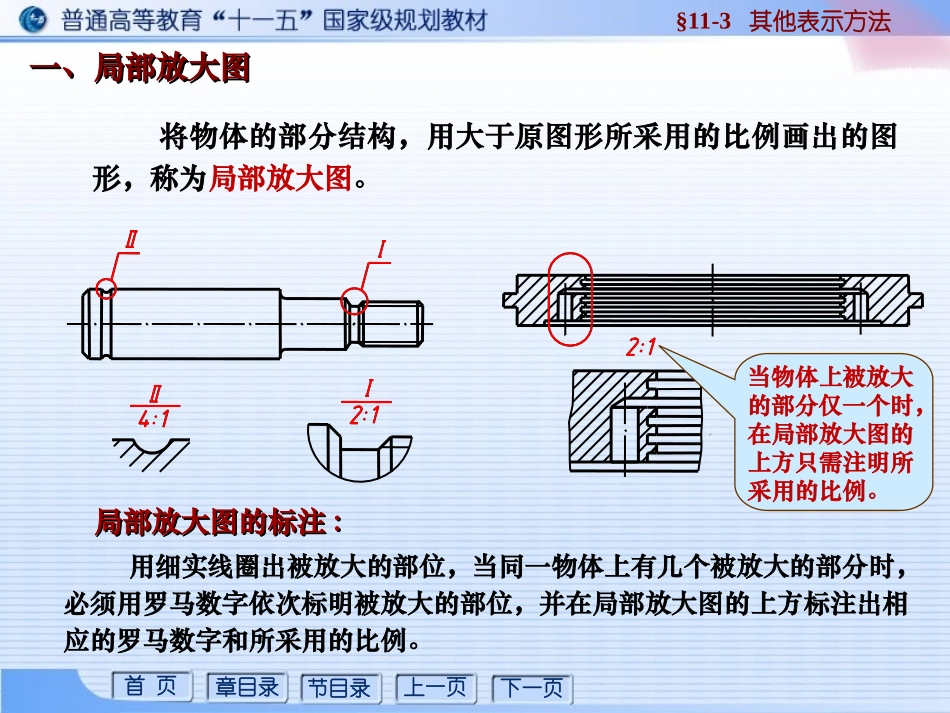

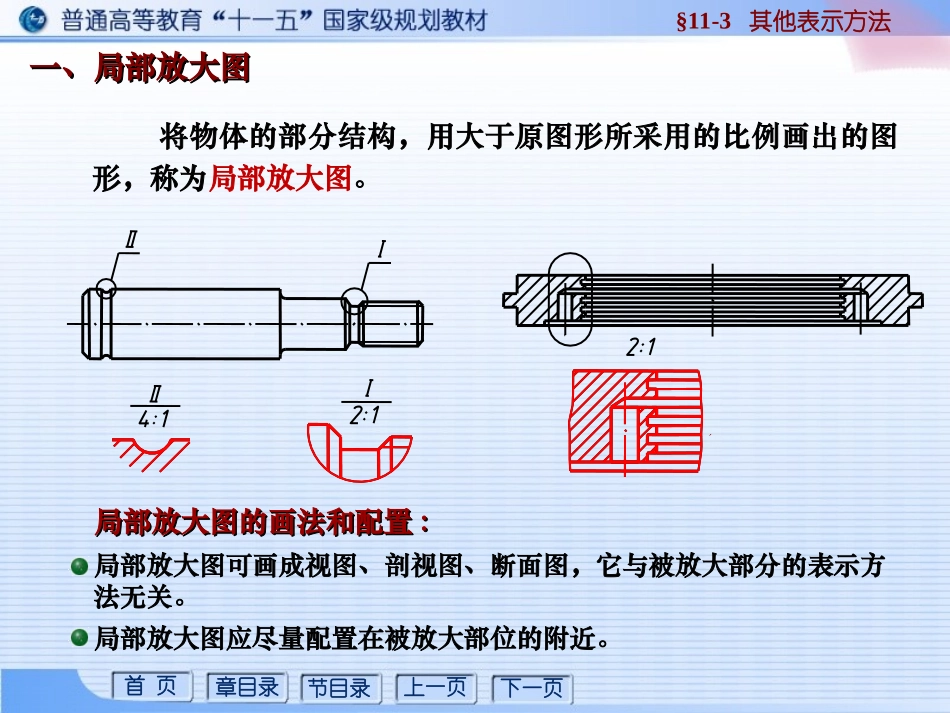

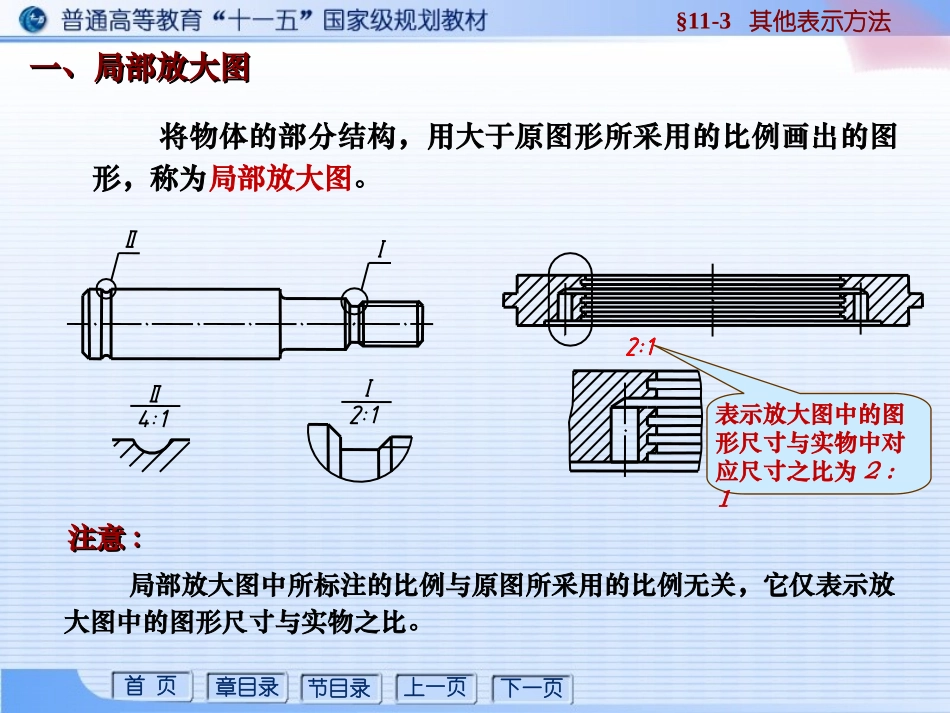

首页章目录节目录上一页下一页将物体的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。局部放大图的画法和配置局部放大图的画法和配置::局部放大图可画成视图、剖视图、断面图，它与被放大部分的表示方法无关。局部放大图应尽量配置在被放大部位的附近。§11-3其他表示方法一、局部放大图一、局部放大图首页章目录节目录上一页下一页局部放大图的标注局部放大图的标注::用细实线圈出被放大的部位，当同一物体上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例。当物体上被放大的部分仅一个时，在局部放大图的上方只需注明所采用的比例。§11-3其他表示方法一、局部放大图一、局部放大图将物体的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。首页章目录节目录上一页下一页注意注意::局部放大图中所标注的比例与原图所采用的比例无关，它仅表示放大图中的图形尺寸与实物之比。表示放大图中的图形尺寸与实物中对应尺寸之比为2：1§11-3其他表示方法一、局部放大图一、局部放大图将物体的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。首页章目录节目录上一页下一页简化画法是在便于看图的前提下，通过简化图形和省略视图等方法对物体上某些结构的表示方法进行简化，使图形易于绘制。简化画法包括规定画法规定画法、省略画法省略画法、示意画法示意画法等。图形中投影的简化画法剖视中的简化画法相同结构的简化画法示意画法主要介绍：§11-3其他表示方法二、简化画法二、简化画法首页章目录节目录上一页下一页对于物体上的肋、轮辐及薄壁等结构，如按纵向剖切（剖切平面通过轮辐、肋等的轴线或对称面），这些结构都不画剖面符号，而用粗实线将它与其相邻部分分开。肋纵向剖切不画剖面符号肋纵向剖切肋横向剖切应画剖面符号注意这条轮廓线的画法肋横向剖切§11-3其他表示方法二、简化画法二、简化画法1.剖视中的简化画法首页章目录节目录上一页下一页纵向剖切不画剖面符号§11-3其他表示方法二、简化画法二、简化画法1.剖视中的简化画法对于物体上的肋、轮辐及薄壁等结构，如按纵向剖切（剖切平面通过轮辐、肋等的轴线或对称面），这些结构都不画剖面符号，而用粗实线将它与其相邻部分分开。首页章目录节目录上一页下一页当物体回转体上均匀分布的肋、轮辐、孔等结构不处于剖切面上时，可将这些结构旋转到剖切面上画出其剖视图，并且均匀分布的孔只需详细画出一个，另一个只画出轴线即可。旋转到剖切平面位置上§11-3其他表示方法二、简化画法二、简化画法1.剖视中的简化画法首页章目录节目录上一页下一页只详细画出一个旋转到剖切平面位置上旋转到剖切平面位置上§11-3其他表示方法当物体回转体上均匀分布的肋、轮辐、孔等结构不处于剖切面上时，可将这些结构旋转到剖切面上画出其剖视图，并且均匀分布的孔只需详细画出一个，另一个只画出轴线即可。二、简化画法二、简化画法1.剖视中的简化画法首页章目录节目录上一页下一页在剖视图中，可再作一次局部剖，采用这种表示方法时，两个剖面区域的剖面线方向和间隔应相同，但要相互错开，并用引出线标注其名称。剖面线方向和间隔相同，但相互错开剖中剖一般应标注，当剖切位置明显时，也可省略标注。§11-3其他表示方法二、简化画法二、简化画法1.剖视中的简化画法首页章目录节目录上一页下一页当物体具有相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，但在图中必须注明该结构的总数。个§11-3其他表示方法二、简化画法二、简化画法2.相同结构的简化画法首页章目录节目录上一页下一页若干直径相同且成规律分布的孔（圆孔、螺孔、沉孔等），可以仅画出一个或几个，其余只需用点画线表示其中心位置即可，但在图中必须注明孔的总数。§11-3其他表示方法二、简化画法二、简化画法2.相同结构的简化画法首页章目录节目录上一页下一页圆柱形法兰和类似零件上均匀分布的孔表示的方法。圆柱形法兰上均匀分布的孔的表示方法§11-3其他表示方法二、简化画法二、简化画...
