003厂外补充水管道施工作业指导书VIP免费

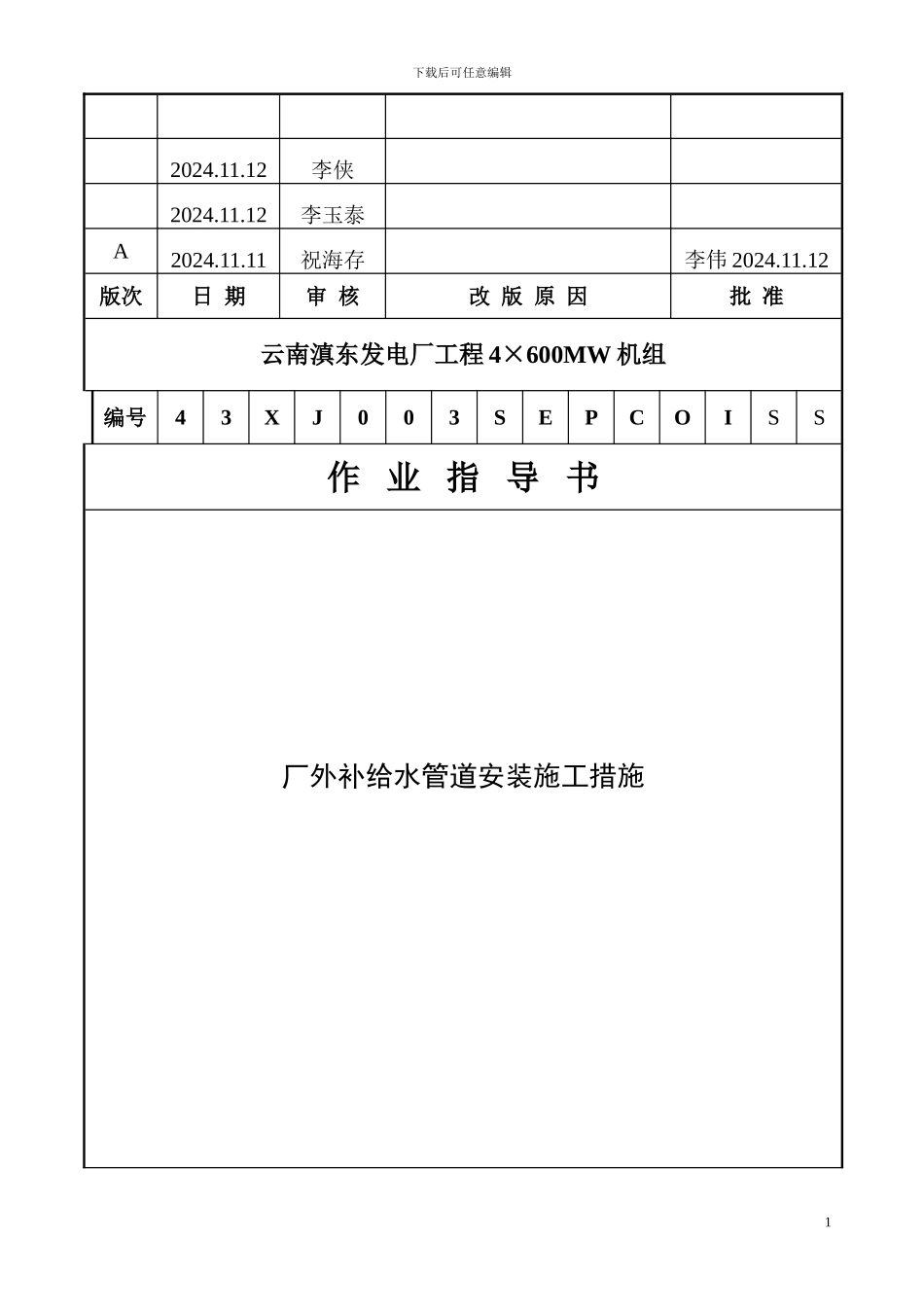

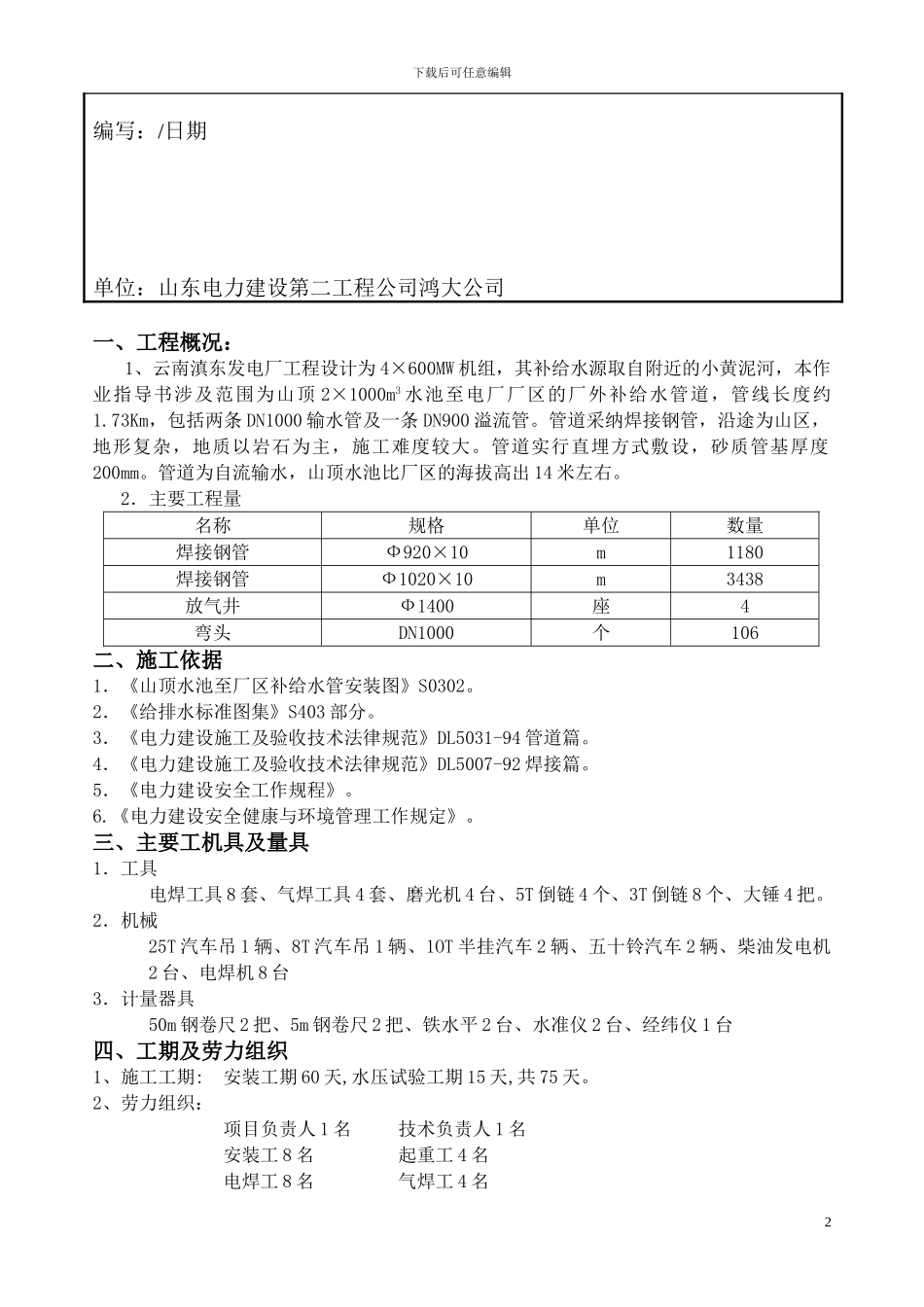

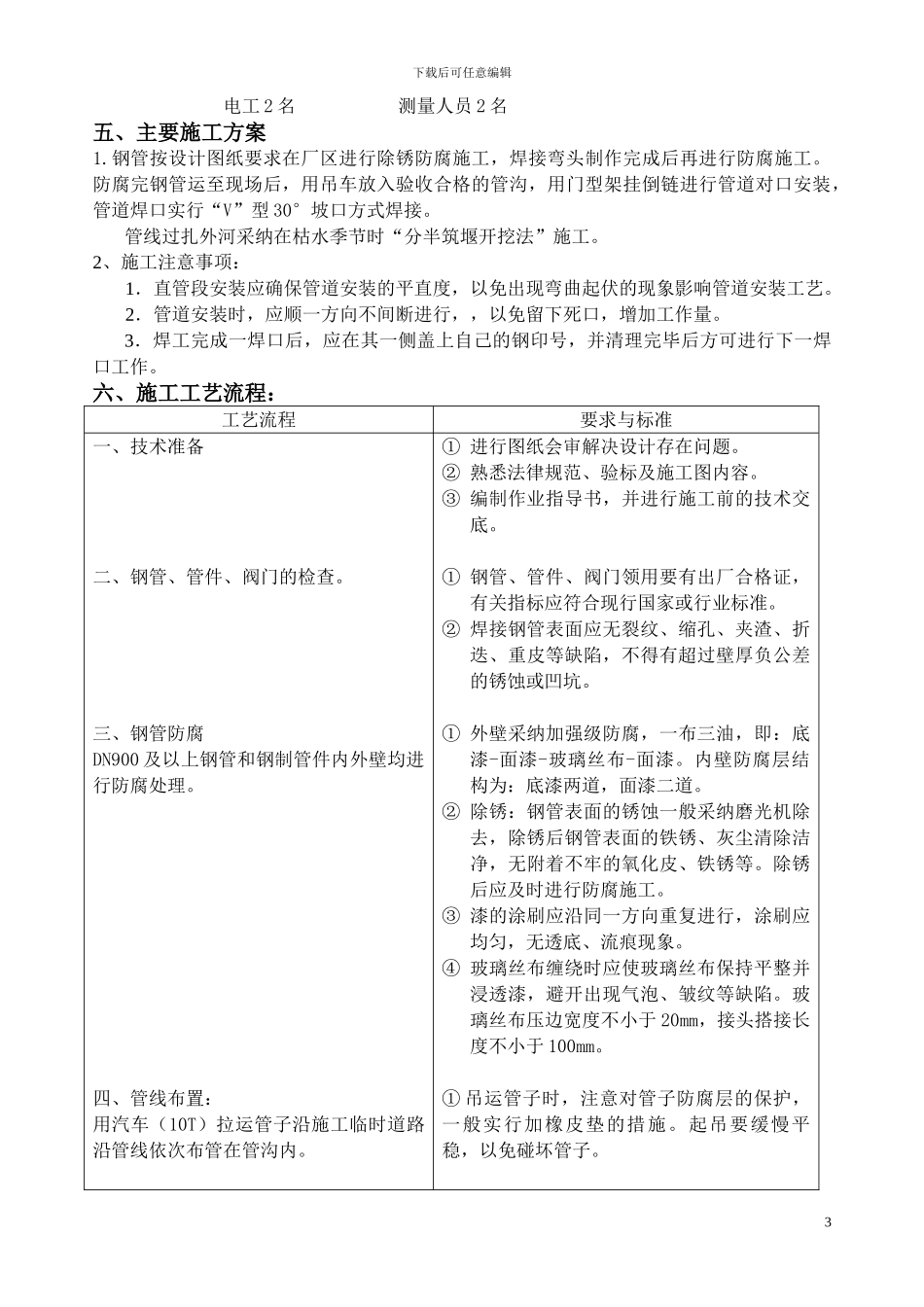

下载后可任意编辑2024.11.12李侠2024.11.12李玉泰A2024.11.11祝海存李伟 2024.11.12版次日 期审 核改 版 原 因批 准云南滇东发电厂工程 4×600MW 机组编号43XJ003SEPCOISS作 业 指 导 书厂外补给水管道安装施工措施1下载后可任意编辑编写：/日期 单位：山东电力建设第二工程公司鸿大公司一、工程概况：1、云南滇东发电厂工程设计为 4×600MW 机组，其补给水源取自附近的小黄泥河，本作业指导书涉及范围为山顶 2×1000m3 水池至电厂厂区的厂外补给水管道，管线长度约1.73Km，包括两条 DN1000 输水管及一条 DN900 溢流管。管道采纳焊接钢管，沿途为山区，地形复杂，地质以岩石为主，施工难度较大。管道实行直埋方式敷设，砂质管基厚度200mm。管道为自流输水，山顶水池比厂区的海拔高出 14 米左右。2．主要工程量名称规格单位数量焊接钢管Ф920×10 m1180焊接钢管Ф1020×10m3438放气井Ф1400座4弯头DN1000个106二、施工依据1．《山顶水池至厂区补给水管安装图》S0302。2．《给排水标准图集》S403 部分。3．《电力建设施工及验收技术法律规范》DL5031-94 管道篇。4．《电力建设施工及验收技术法律规范》DL5007-92 焊接篇。5．《电力建设安全工作规程》。6.《电力建设安全健康与环境管理工作规定》。三、主要工机具及量具1．工具电焊工具 8 套、气焊工具 4 套、磨光机 4 台、5T 倒链 4 个、3T 倒链 8 个、大锤 4 把。2．机械25T 汽车吊 1 辆、8T 汽车吊 1 辆、1OT 半挂汽车 2 辆、五十铃汽车 2 辆、柴油发电机2 台、电焊机 8 台3．计量器具50m 钢卷尺 2 把、5m 钢卷尺 2 把、铁水平 2 台、水准仪 2 台、经纬仪 1 台四、工期及劳力组织1、施工工期: 安装工期 60 天,水压试验工期 15 天,共 75 天。2、劳力组织：项目负责人 1 名 技术负责人 1 名安装工 8 名 起重工 4 名 电焊工 8 名 气焊工 4 名 2下载后可任意编辑电工 2 名 测量人员 2 名五、主要施工方案1.钢管按设计图纸要求在厂区进行除锈防腐施工，焊接弯头制作完成后再进行防腐施工。防腐完钢管运至现场后，用吊车放入验收合格的管沟，用门型架挂倒链进行管道对口安装，管道焊口实行“V”型 30°坡口方式焊接。 管线过扎外河采纳在枯水季节时“分半筑堰开挖法”施工。2、施工注意事项：1．直管段安装应确保管道安装的平直度，以免出现弯曲起伏的现象影响管道安装工艺。2．管道安装时，应顺一...
