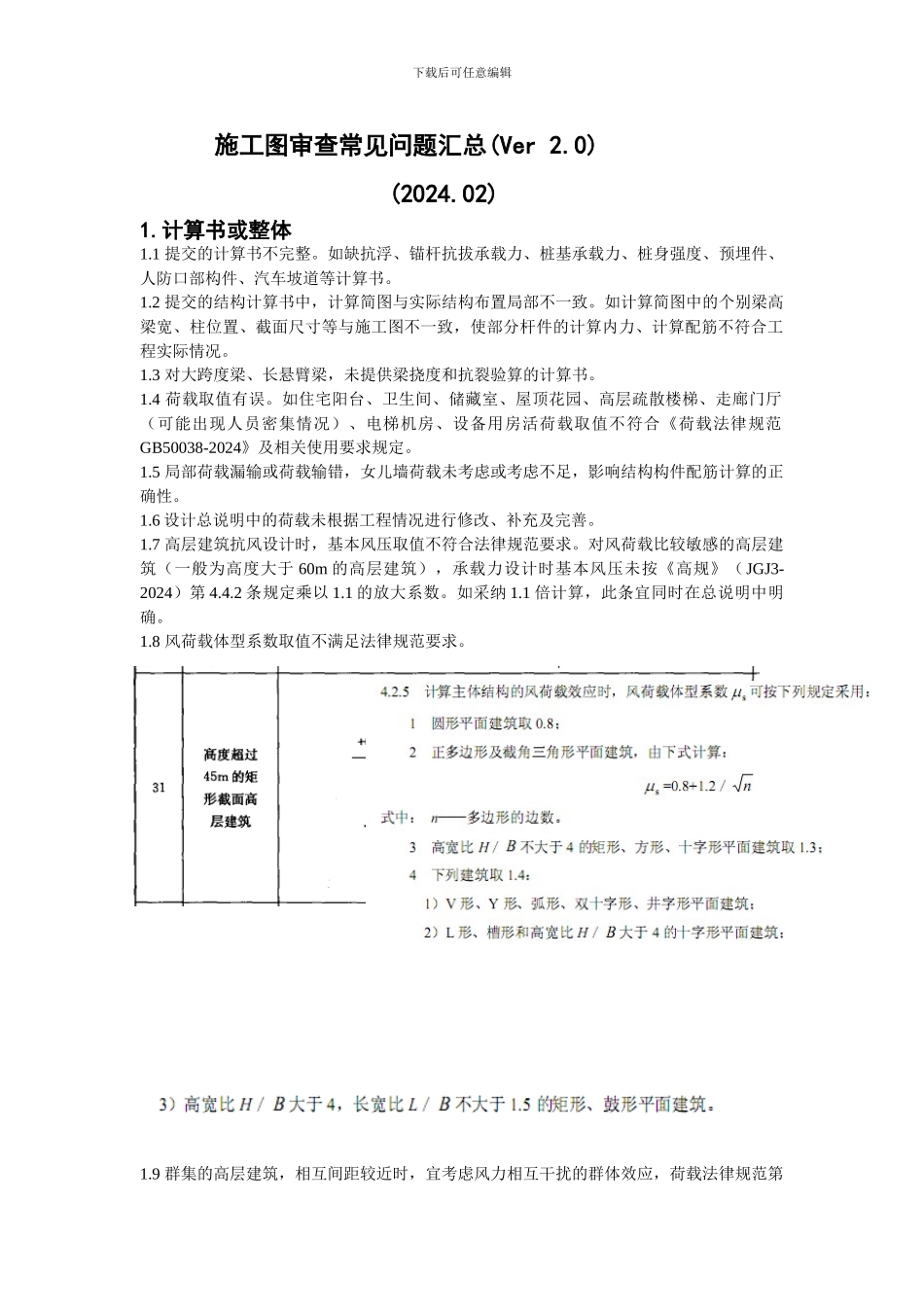

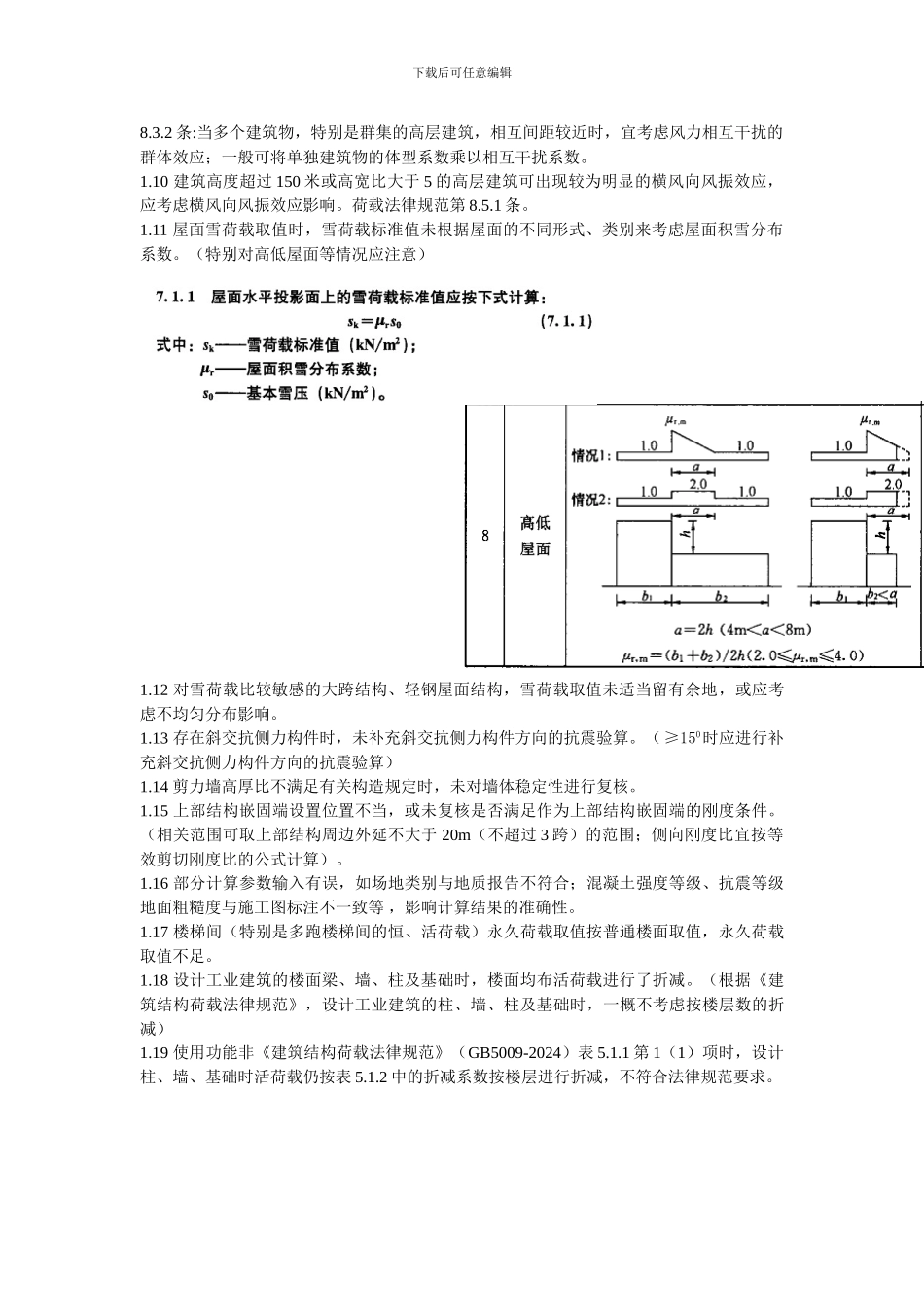

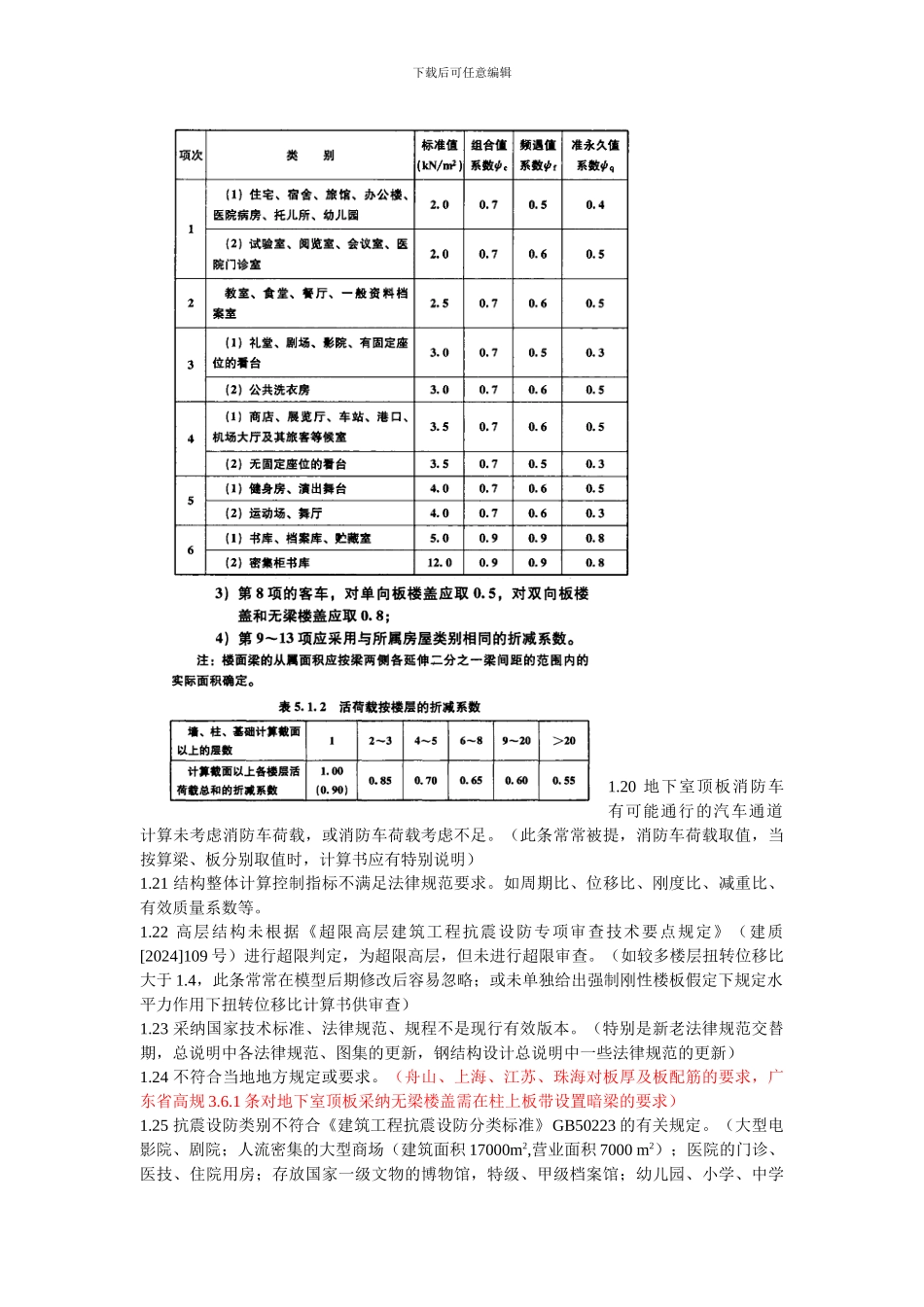

下载后可任意编辑 施工图审查常见问题汇总(Ver 2.0) (2024.02)1.计算书或整体1.1 提交的计算书不完整。如缺抗浮、锚杆抗拔承载力、桩基承载力、桩身强度、预埋件、人防口部构件、汽车坡道等计算书。1.2 提交的结构计算书中，计算简图与实际结构布置局部不一致。如计算简图中的个别梁高梁宽、柱位置、截面尺寸等与施工图不一致，使部分杆件的计算内力、计算配筋不符合工程实际情况。1.3 对大跨度梁、长悬臂梁，未提供梁挠度和抗裂验算的计算书。1.4 荷载取值有误。如住宅阳台、卫生间、储藏室、屋顶花园、高层疏散楼梯、走廊门厅（可能出现人员密集情况）、电梯机房、设备用房活荷载取值不符合《荷载法律规范GB50038-2024》及相关使用要求规定。1.5 局部荷载漏输或荷载输错，女儿墙荷载未考虑或考虑不足，影响结构构件配筋计算的正确性。1.6 设计总说明中的荷载未根据工程情况进行修改、补充及完善。1.7 高层建筑抗风设计时，基本风压取值不符合法律规范要求。对风荷载比较敏感的高层建筑（一般为高度大于 60m 的高层建筑），承载力设计时基本风压未按《高规》（ JGJ3-2024）第 4.4.2 条规定乘以 1.1 的放大系数。如采纳 1.1 倍计算，此条宜同时在总说明中明确。1.8 风荷载体型系数取值不满足法律规范要求。1.9 群集的高层建筑，相互间距较近时，宜考虑风力相互干扰的群体效应，荷载法律规范第下载后可任意编辑8.3.2 条:当多个建筑物，特别是群集的高层建筑，相互间距较近时，宜考虑风力相互干扰的群体效应；一般可将单独建筑物的体型系数乘以相互干扰系数。1.10 建筑高度超过 150 米或高宽比大于 5 的高层建筑可出现较为明显的横风向风振效应，应考虑横风向风振效应影响。荷载法律规范第 8.5.1 条。1.11 屋面雪荷载取值时，雪荷载标准值未根据屋面的不同形式、类别来考虑屋面积雪分布系数。（特别对高低屋面等情况应注意）1.12 对雪荷载比较敏感的大跨结构、轻钢屋面结构，雪荷载取值未适当留有余地，或应考虑不均匀分布影响。1.13 存在斜交抗侧力构件时，未补充斜交抗侧力构件方向的抗震验算。（≥150时应进行补充斜交抗侧力构件方向的抗震验算）1.14 剪力墙高厚比不满足有关构造规定时，未对墙体稳定性进行复核。1.15 上部结构嵌固端设置位置不当，或未复核是否满足作为上部结构嵌固端的刚度条件。（相关范围可取上部结构周边外延不大于 20m（不超过 3 跨）的范围；侧向刚度比宜按等效剪切刚度比的公式计算...
