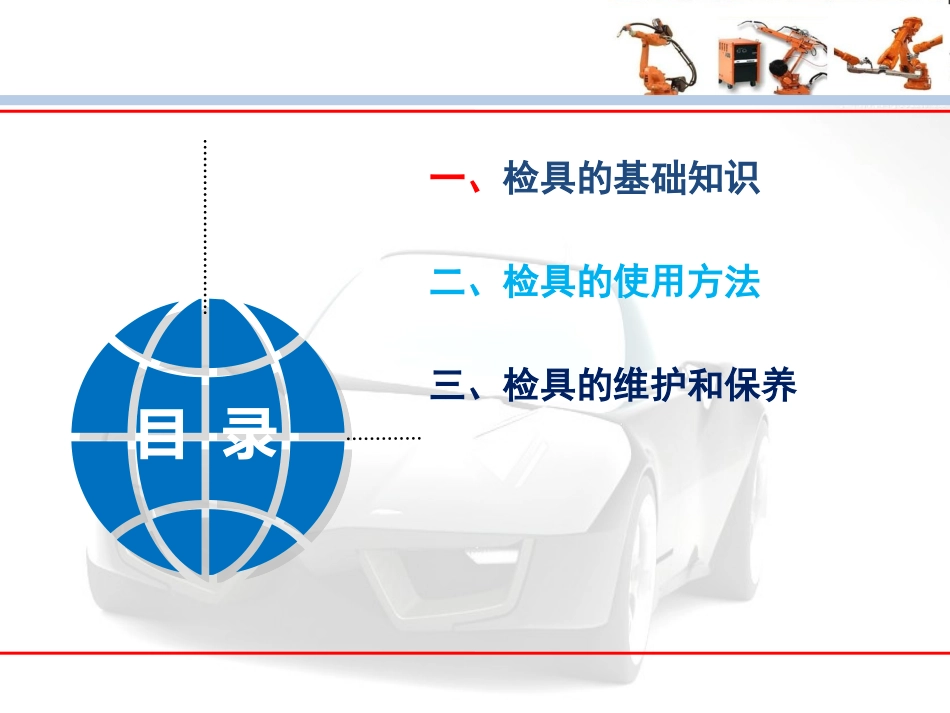

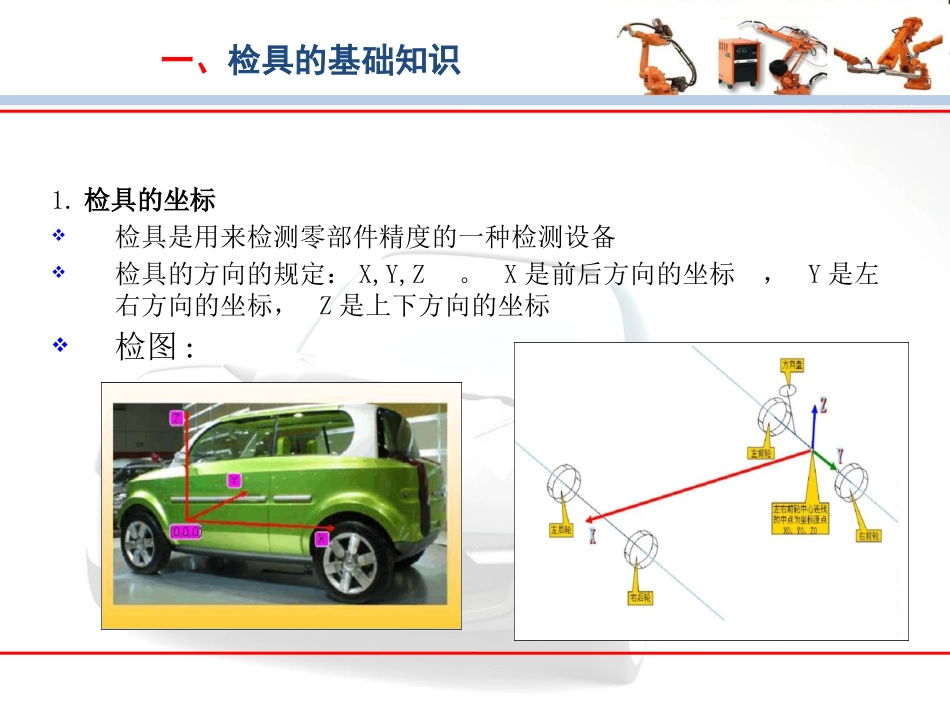

韩科磊2018.5.22目录一、检具的基础知识二、检具的使用方法三、检具的维护和保养一、检具的基础知识1.检具的坐标检具是用来检测零部件精度的一种检测设备检具的方向的规定：X,Y,Z。X是前后方向的坐标，Y是左右方向的坐标，Z是上下方向的坐标检图:一、检具的基础知识2.检具的基本知识术语：检具是一种按需方特定要求专门制造的检测工具。检具是用来检测零部件精度的一种检测设备。基本分类（按检具的功能）a：单件检具（用于零件的形状、减边、折线、孔位的检查）b：总成检具（车体钣件组合后所使用之量具）主副定位销用红色钢丝绳，主副定位销B、C用红色、黄色手柄，刻字：零件号+代号+尺寸。就近摆放检测销+划线销用白色钢丝绳，手柄颜色不要重复主副定位销手柄，零件号+代号+尺寸。就近摆放底板上面标识一一对应用此类型卡板卡板标识，见图夹紧器标识，见图通止规标识，比如刻字Tφ2.5，Zφ3.5见图，指导书里说明清楚使用位置二．检具的使用1.检具使用(1)检查零件时,按(检具操作规程)的有关参数进行检查(2)使用检具时,应先将定位销上好,对于无定位销的检具,先测得零件边缘与检具之间的间隙大小,在同一方向上取平均值,(如车门,行李盖外板等检具)再上好夹紧装置.(3)测量的通用工具有:直尺,锥度尺,游标卡尺,数显千分表等，专用工具有卡规，止通规等。(4)对零件修边线来说,超出基准线,说明零件的外形,尺寸偏大,定义超出值为+,反之为–(5)对于零件修边线来说,测量面与基准面之间的间隙减去所要求的间隙所得两者之间差,若大于0,则为+.若小于0,则为(6)对于需检测孔的位置,必须按照TBH方向测量,向+方向偏,所得差为+,向－方向偏,所得差为－.检具的基准线(1)零件周围有线,线表示零件中周围的基准线线示到线的距离为2或3mm,但复杂的形面可能会没有线.(2)需检测的孔,全部根据图纸尺寸划线,并划上十字线.0002233使用方法1）将所有夹钳机构（共7处）和翻板机构，打开，使检具处在打开状态状态2）将产品放在检具上，注意小心轻放。先贴紧检具A1-A7定位面，再插入B，C定位销，然后合上压紧器和翻板压紧确认零件不会移动，如图1.2。注意：打开或闭合翻板时，需注意检测销,以免碰伤碰断检测销。压头只允许用作零件夹持（夹紧力小于5kg)不允许出现过分夹紧现象和采用强制的方式使零件处于额定值位置。A1A2A3A4A6A5A7D1CB3）用阶差仪检测零件周圈面轮廓度如检测的数据在公差范围内为合格，反之不合格。(定量检测)；4)用间隙尺检测零件边轮廓，如果检测的数据在公差内为合格，反之不合格(定量检测)；（B）阶差相对C/F测定面阶差仪不要倾斜，要垂直的紧贴底面读取测定头与产品平面接触的数值。（R部为图中箭头位置所指的R结束处、或平面端部）按压测定头时注意不要使用产品变形。5)用面差规检测零件周圈面轮廓度，当通端(T)能过，止端(Z)不能过，则产品合格，反之不合格.(定性检测)；6）用止通规检测零件面轮廓，当通端能过，止端不能过，则产品合格，反之不合格（卡板），（定性检测）；通止规2.5-3.5通止规2.5-3.5通止规2.5-3.5通止规2.3-3.77)用检测销J1-J13对孔进行检测，测端进行检测，检测端通过检测孔插入导向内为合格，反之不合格。然后用划线销插入到相对应的孔进行划线，根据划出的线判断零件孔的偏差；J1J2J3J4J5J13J10J11J12J6J7J9J8边线的测量零件边线测量值计算方法对零件修边线来说,超出0.0mm基准线,说明零件的外形,尺寸偏大,定义超出值为+,反之为–。1.修边超出部分利用3.0mm基准线辅助测量：测量修边与3.0mm基准线的距离bmm超出距离=3.0mm-bmm（应为正值）2.反之直接用0.0mm基准的距离值，并加”-”号.（应为负值）3.0mm基准线0.0mm基准线测量值3.0mm间隙测量直接用间隙尺配合检具测量：检测时，间隙尺的直边须与检具测量基准面贴合，读数时以零件与间隙尺的接触点为读数点。间隙的测量方法：对于零件修边线来说,测量面与基准面之间的间隙减去所要求的间隙所得两者之间差,若大于0,则为+.若小于0,则为断面规、间隙尺进行测量（如图四）：使用断面规时先要插好定位销，然后将其紧固定螺丝锁紧再进行测量。塞尺的测量方法：1.塞尺一刻度面与基...
