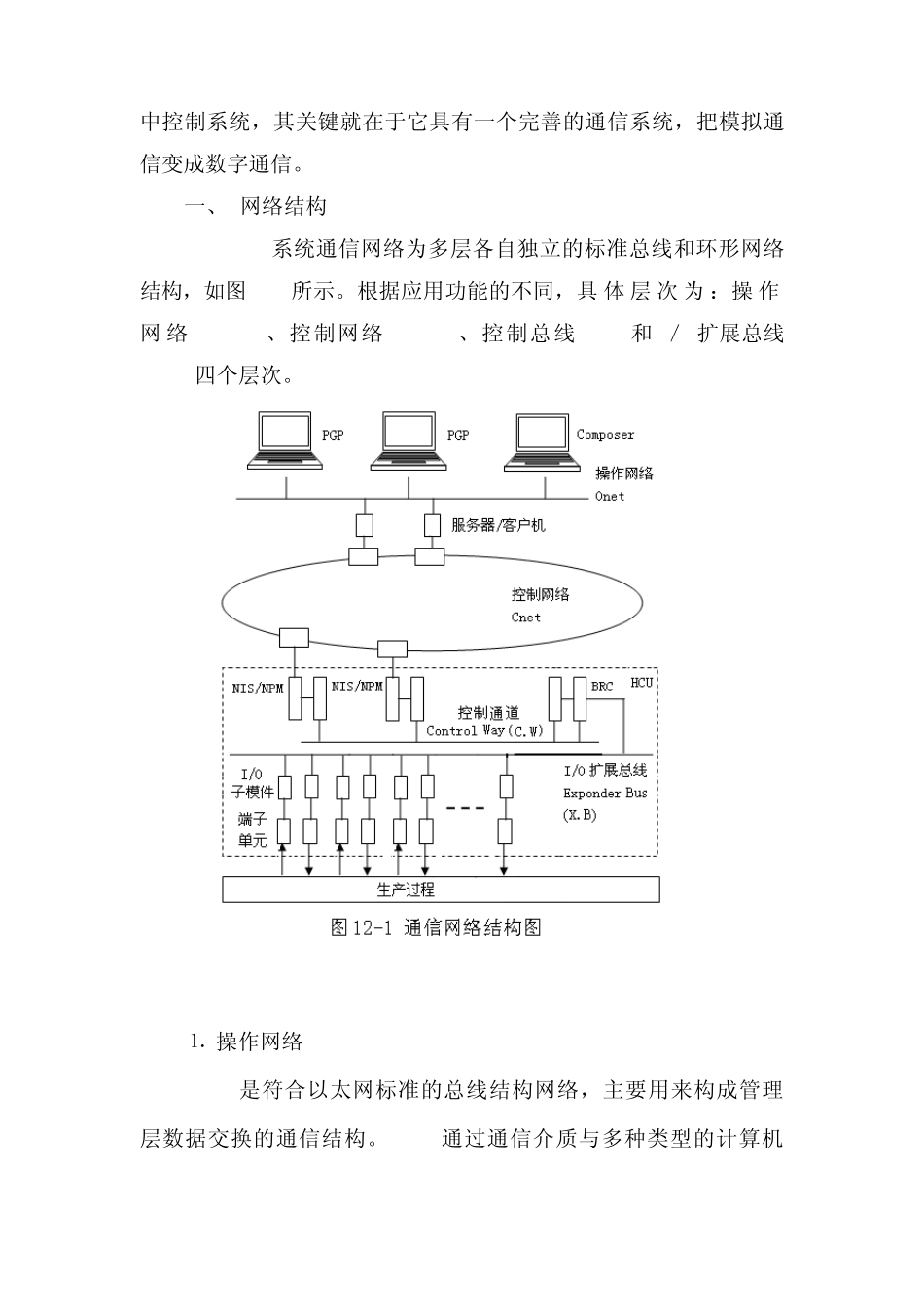

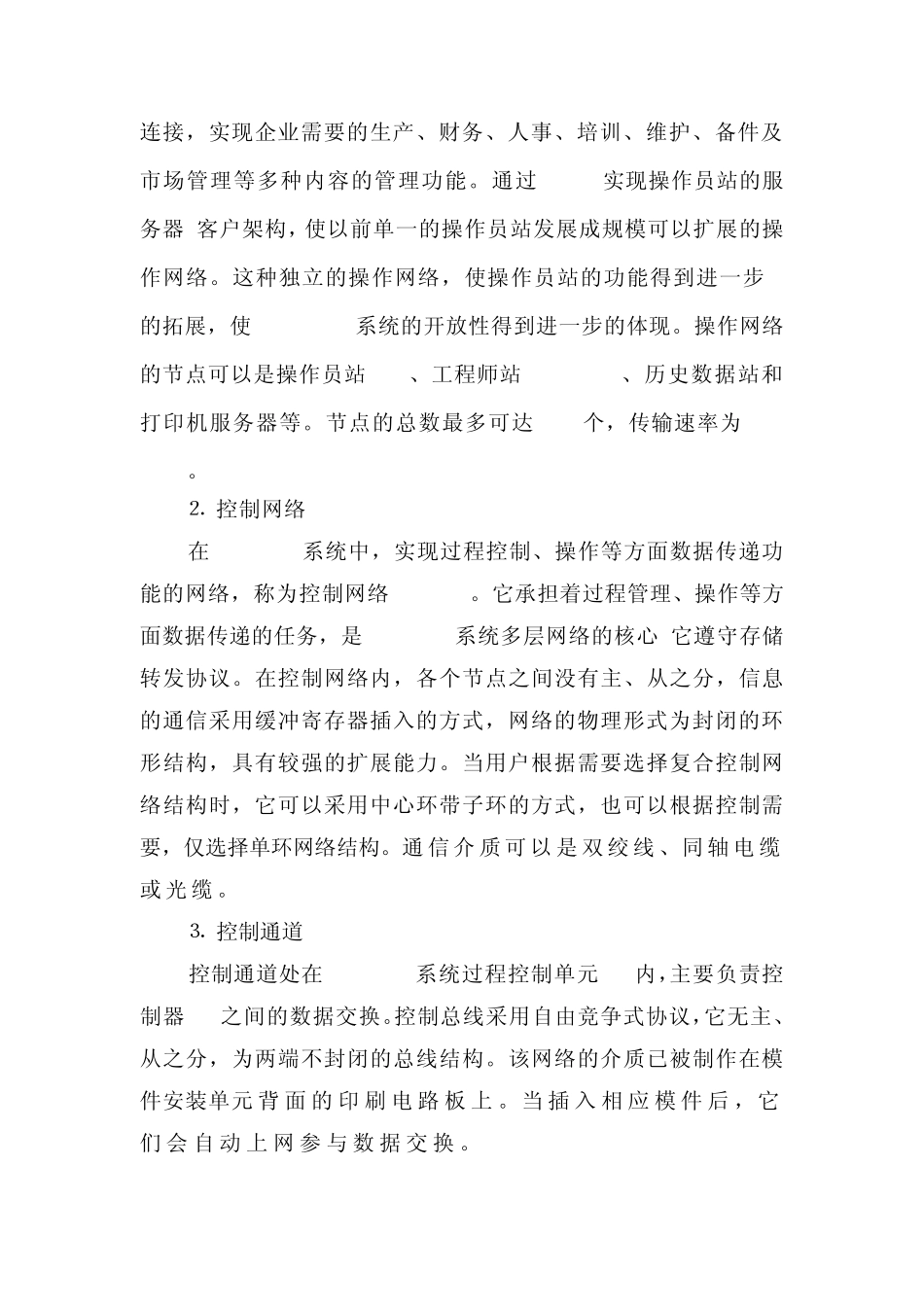

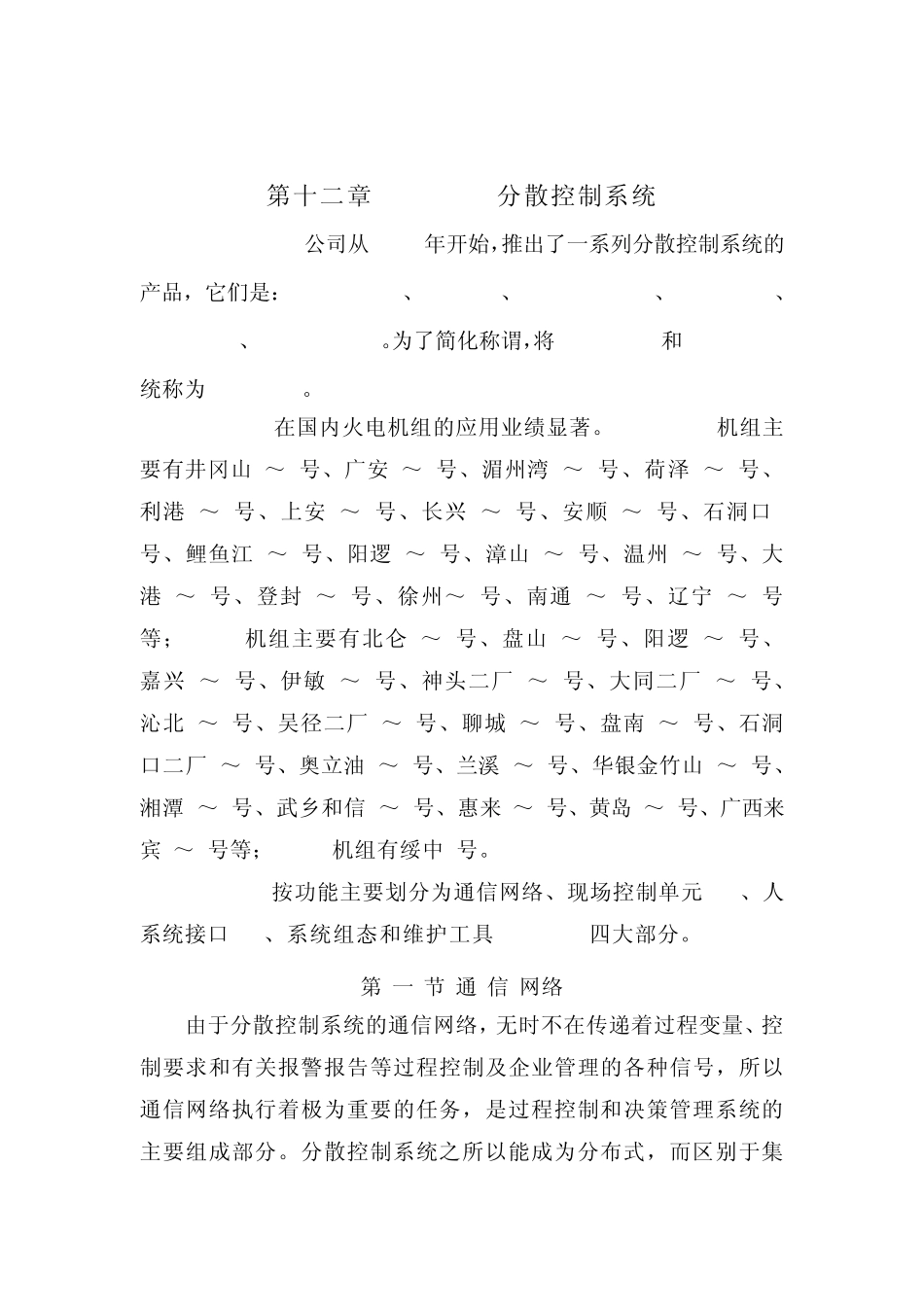

第十二章 Symphony分散控制系统 ABB-Bailey公司从1980年开始，推出了一系列分散控制系统的产品，它们是：network-90、infi-90、infi-90 OPEN、SymphonyTM、SymphonyIT、IndustrialIT。为了简化称谓，将SymphonyTM和 SymphonyIT 统称为 Symphony。 Symphony在国内火电机组的应用业绩显著。300/350MW机组主要有井冈山1～2号、广安1～2号、湄州湾1～2号、荷泽1～2号、利港1～2号、上安1～2号、长兴1～2号、安顺3～4号、石洞口1号、鲤鱼江1～2号、阳逻3～4号、漳山1～2号、温州3～6号、大港1～2号、登封1～2号、徐州～2号、南通1～4号、辽宁1～2号等；600MW机组主要有北仑3～5号、盘山1～2号、阳逻5～6号、嘉兴3～6号、伊敏1～2号、神头二厂1～4号、大同二厂7～8号、沁北1～2号、吴径二厂1～2号、聊城1～2号、盘南1～4号、石洞口二厂1～2号、奥立油1～2号、兰溪1～4号、华银金竹山1～2号、湘潭1～2号、武乡和信1～2号、惠来1～2号、黄岛1～2号、广西来宾1～2号等；800MW机组有绥中2号。 Symphony按功能主要划分为通信网络、现场控制单元HCU、人系统接口PGP、系统组态和维护工具Composer四大部分。 第一节 通 信 网络 由于分散控制系统的通信网络，无时不在传递着过程变量、控制要求和有关报警报告等过程控制及企业管理的各种信号，所以通信网络执行着极为重要的任务，是过程控制和决策管理系统的主要组成部分。分散控制系统之所以能成为分布式，而区别于集中控制系统，其关键就在于它具有一个完善的通信系统，把模拟通信变成数字通信。 一、 网络结构 Symphony系统通信网络为多层各自独立的标准总线和环形网络结构，如图12-1所示。根据应用功能的不同，具体层次为：操作网络(Onet)、控制网络(Cnet)、控制总线(C.W)和I／O扩展总线(X.B)四个层次。 ⒈ 操作网络 (Onet) Onet是符合以太网标准的总线结构网络，主要用来构成管理层数据交换的通信结构。Onet通过通信介质与多种类型的计算机连接，实现企业需要的生产、财务、人事、培训、维护、备件及市场管理等多种内容的管理功能。通过Onet实现操作员站的服务器-客户架构，使以前单一的操作员站发展成规模可以扩展的操作网络。这种独立的操作网络，使操作员站的功能得到进一步 的拓展，使Symphony系统的开放性得到进一步的体现。操作网络的节点可以是操作员站PGP、工程师站Composer、历史数据站和打印机服务器等。节点的总数最多可达256个，传输速率为100 Mbps。 ⒉ 控制网络 (Cnet...
