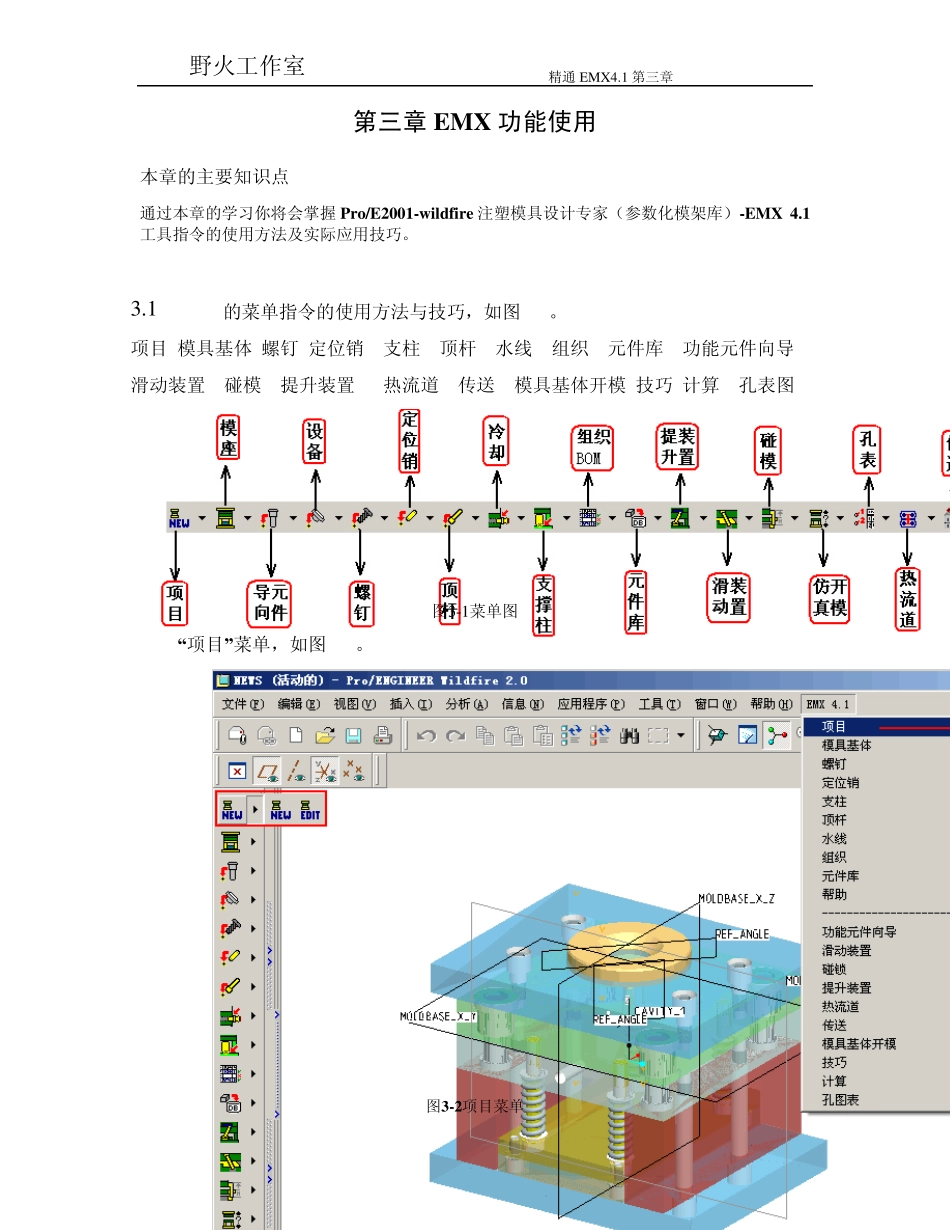

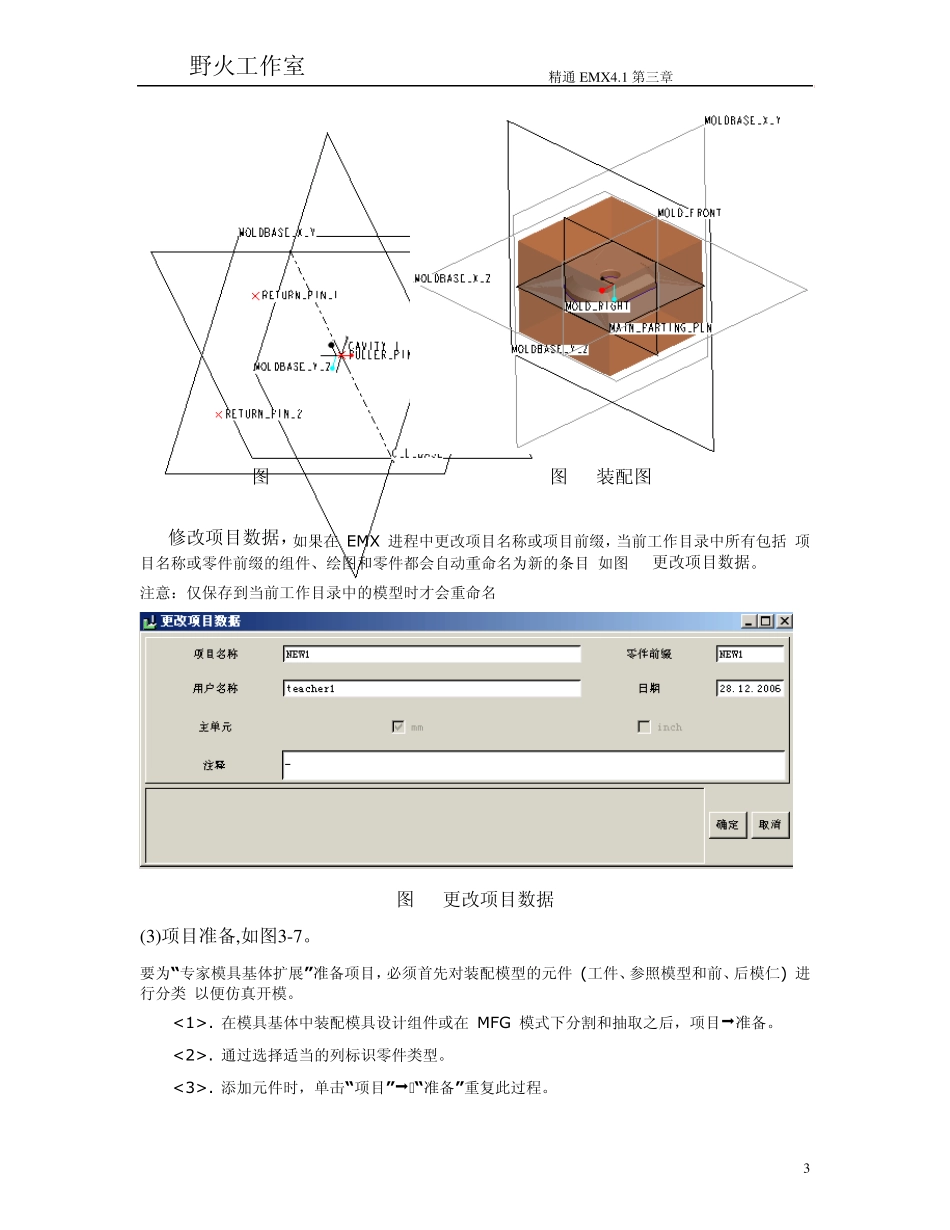

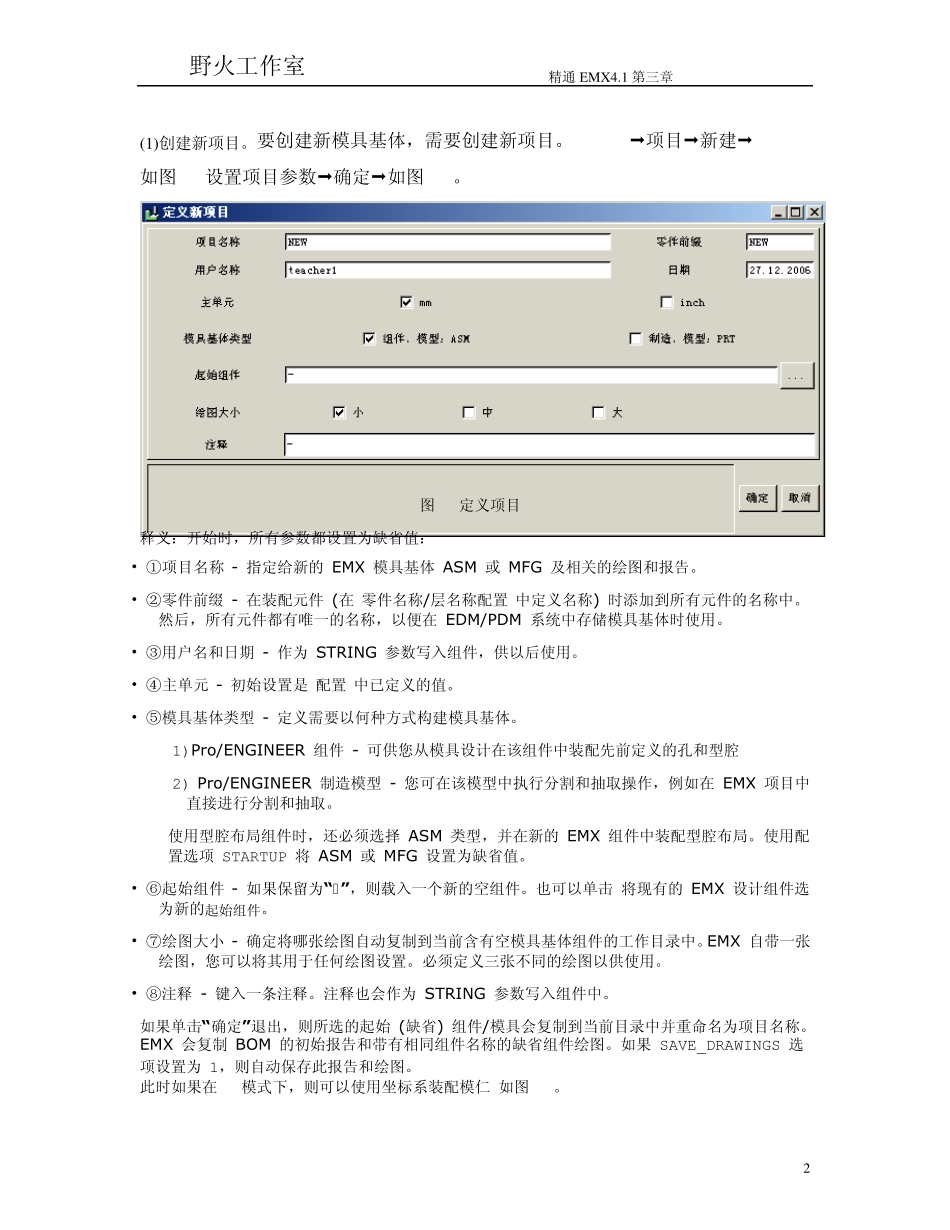

野火工作室 精通EMX4.1 第三章 1 第三章 EMX 功能使用 本章的主要知识点 通过本章的学习你将会掌握Pro/E2001-w ildfire 注塑模具设计专家（参数化模架库）-EMX 4.1工具指令的使用方法及实际应用技巧。 3.1 EMX4.1的菜单指令的使用方法与技巧，如图3-1。 项目 模具基体 螺钉 定位销 支柱 顶杆 水线 组织 元件库 功能元件向导 滑动装置 碰模 提升装置 热流道 传送 模具基体开模 技巧 计算 孔表图 图3-1菜单图 3.1.1“项目”菜单，如图3-2。 图3-2项目菜单 野火工作室 精通EMX4.1 第三章 2 (1)创建新项目。要创建新模具基体，需要创建新项目。EMX4.1项目新建 如图3-3设置项目参数确定如图3-4。 图3-3定义项目 释义：开始时，所有参数都设置为缺省值： • ①项目名称 - 指定给新的 EMX 模具基体 ASM 或 MFG 及相关的绘图和报告。 • ②零件前缀 - 在装配元件 (在“零件名称/层名称配置”中定义名称) 时添加到所有元件的名称中。然后，所有元件都有唯一的名称，以便在 EDM/PDM 系统中存储模具基体时使用。 • ③用户名和日期 - 作为 STRING 参数写入组件，供以后使用。 • ④主单元 - 初始设置是“配置”中已定义的值。 • ⑤模具基体类型 - 定义需要以何种方式构建模具基体。 1)Pro/ENGINEER 组件 - 可供您从模具设计在该组件中装配先前定义的孔和型腔 2) Pro/ENGINEER 制造模型 - 您可在该模型中执行分割和抽取操作，例如在 EMX 项目中直接进行分割和抽取。 使用型腔布局组件时，还必须选择 ASM 类型，并在新的 EMX 组件中装配型腔布局。使用配置选项 STARTUP 将 ASM 或 MFG 设置为缺省值。 • ⑥起始组件 - 如果保留为“-”，则载入一个新的空组件。也可以单击 将现有的 EMX 设计组件选为新的起始组件。 • ⑦绘图大小 - 确定将哪张绘图自动复制到当前含有空模具基体组件的工作目录中。EMX 自带一张绘图，您可以将其用于任何绘图设置。必须定义三张不同的绘图以供使用。 • ⑧注释 - 键入一条注释。注释也会作为 STRING 参数写入组件中。 如果单击“确定”退出，则所选的起始 (缺省) 组件/模具会复制到当前目录中并重命名为项目名称。EMX 会复制 BOM 的初始报告和带有相同组件名称的缺省组件绘图。如果 SAVE_DRAWINGS 选项设置为 1，则自动保存此报告和绘图。 此时如果在ASM模式下，则可以使用坐标系装配...
