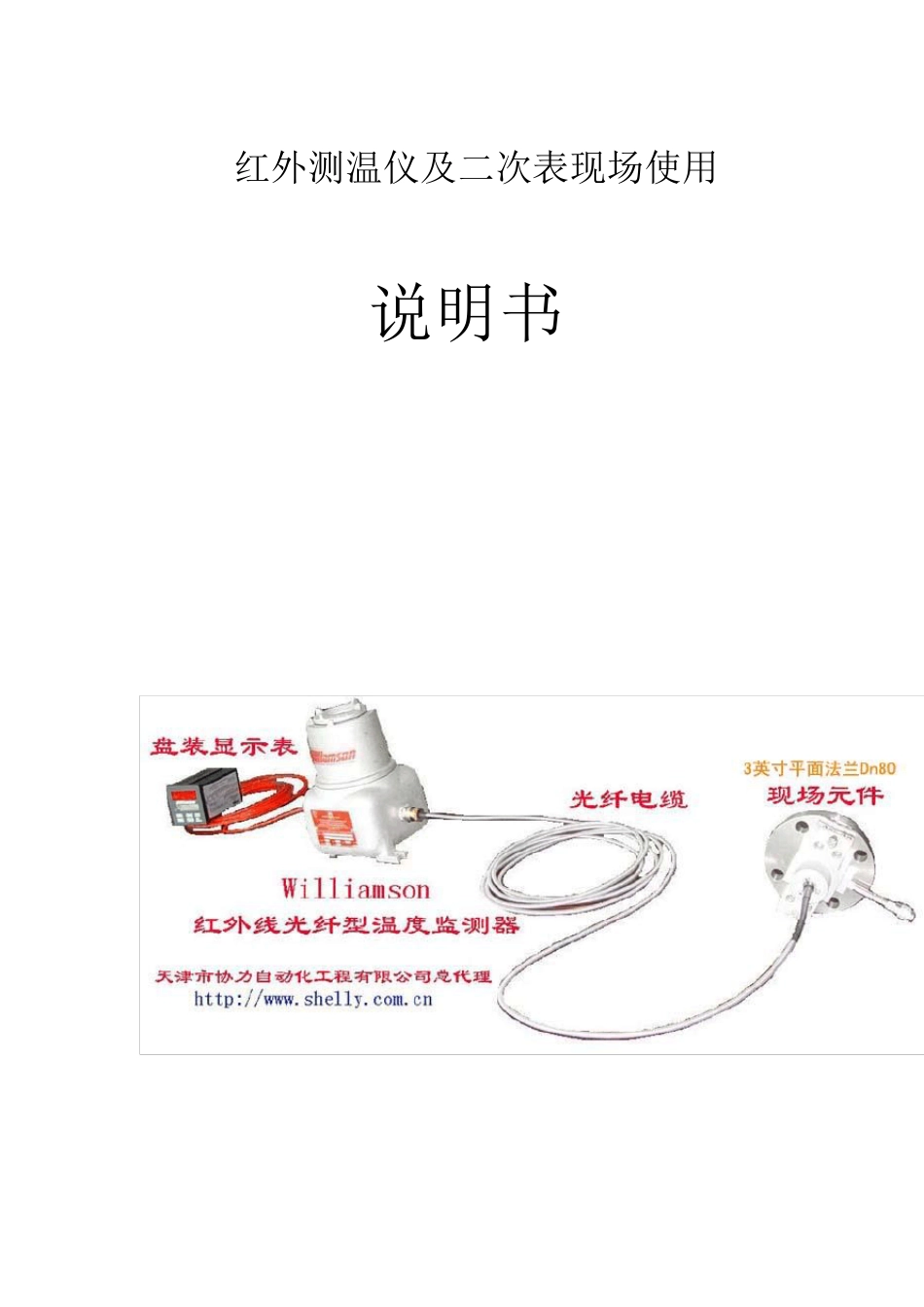

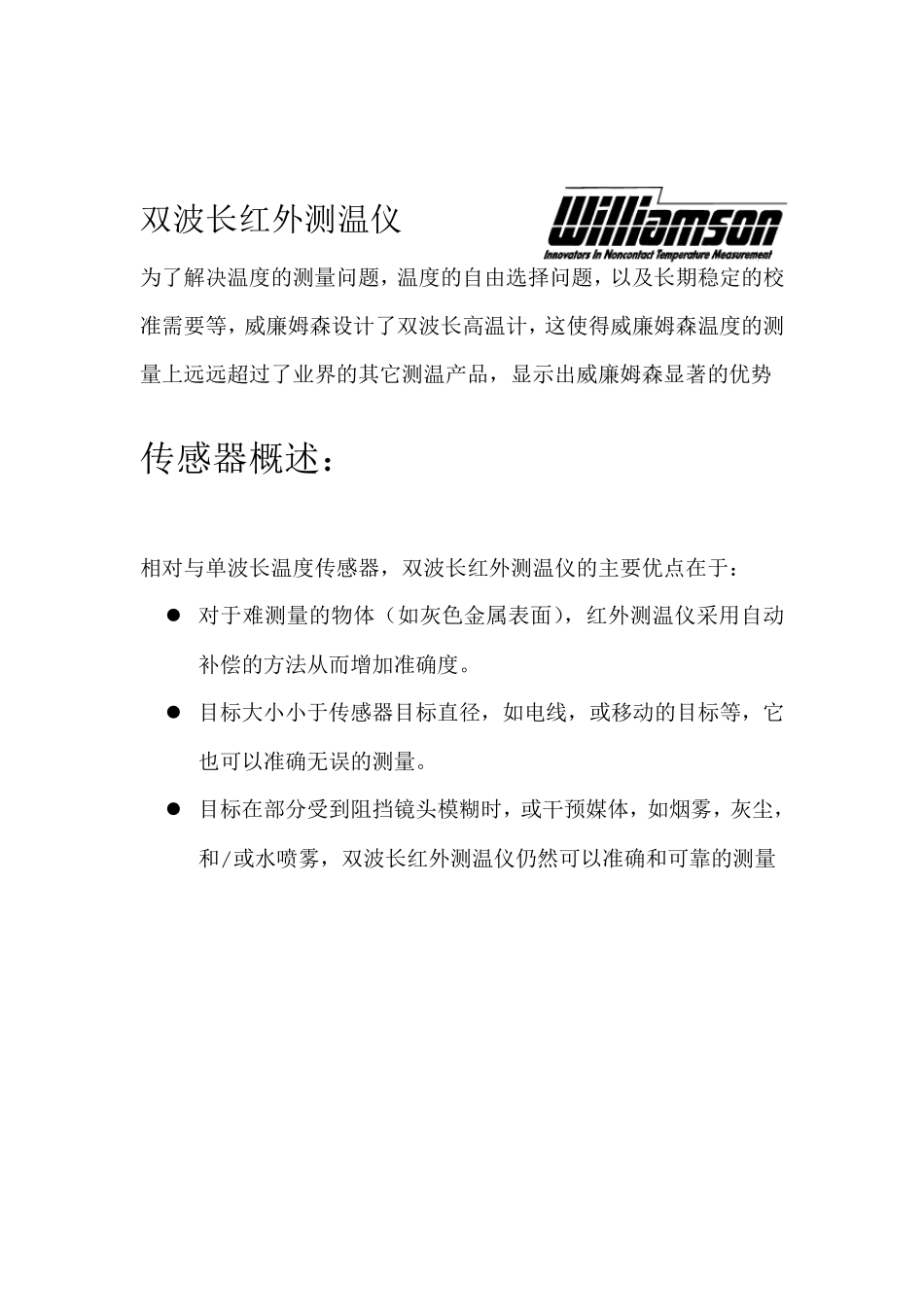

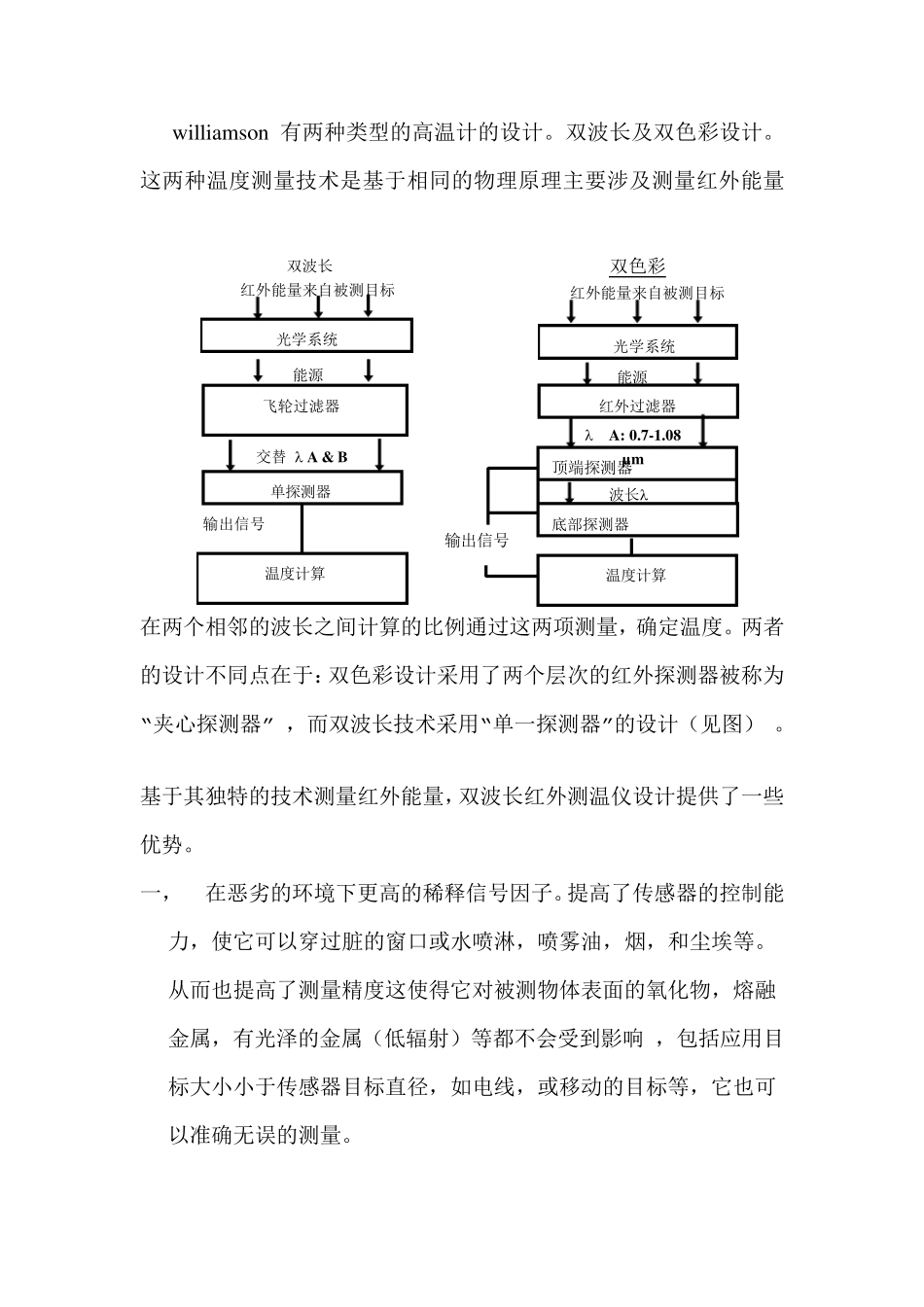

红外测温仪及二次表现场使用 说明书 双波长红外测温仪 为了解决温度的测量问题,温度的自由选择问题,以及长期稳定的校准需要等,威廉姆森设计了双波长高温计,这使得威廉姆森温度的测量上远远超过了业界的其它测温产品,显示出威廉姆森显著的优势 传感器概述: 相对与单波长温度传感器,双波长红外测温仪的主要优点在于:  对于难测量的物体(如灰色金属表面),红外测温仪采用自动补偿的方法从而增加准确度。  目标大小小于传感器目标直径,如电线,或移动的目标等,它也可以准确无误的测量。  目标在部分受到阻挡镜头模糊时,或干预媒体,如烟雾,灰尘,和/或水喷雾,双波长红外测温仪仍然可以准确和可靠的测量 w illiamson 有两种类型的高温计的设计。双波长及双色彩设计。这两种温度测量技术是基于相同的物理原理主要涉及测量红外能量在两个相邻的波长之间计算的比例通过这两项测量,确定温度。两者的设计不同点在于:双色彩设计采用了两个层次的红外探测器被称为“夹心探测器” ,而双波长技术采用“单一探测器”的设计(见图) 。 基于其独特的技术测量红外能量,双波长红外测温仪设计提供了一些优势。 一, 在恶劣的环境下更高的稀释信号因子。提高了传感器的控制能力,使它可以穿过脏的窗口或水喷淋,喷雾油,烟,和尘埃等。从而也提高了测量精度这使得它对被测物体表面的氧化物,熔融金属,有光泽的金属(低辐射)等都不会受到影响 ,包括应用目标大小小于传感器目标直径,如电线,或移动的目标等,它也可以准确无误 的测量。 双波长 红外能量来 自 被测目标 双色彩 红外能量来 自 被测目标 光学 系 统 能源 飞 轮 过滤 器 交 替  A & B 单探测器 温度计算 输 出 信号 光学 系 统 红外过滤 器  A: 0.7-1.08 µm 顶 端 探测器 温度计算 输 出 信号 底 部 探测器 波长 能源 二、可根据需要定制温度范围,测量目标的温度可以低至 300 C以下 三、长期稳定的校准过程监测与控制等方面的应用,使得测量结果准确无误。 红外测温仪现场连接方式按现场接线图连接 工作正常时 LCD 上应显示 LO TEMP 红外测温仪工作基本原理 现场注意问题: 光纤处易折,注意保护光纤,现场连接时应注意保护光纤与电缆安装完成后要将其固定。 红外测温仪二次表的使用说明: 二次表在现场配合测温仪使用,它可以将现场红外测温仪传来的传感器信号转化成4~20mA ...
