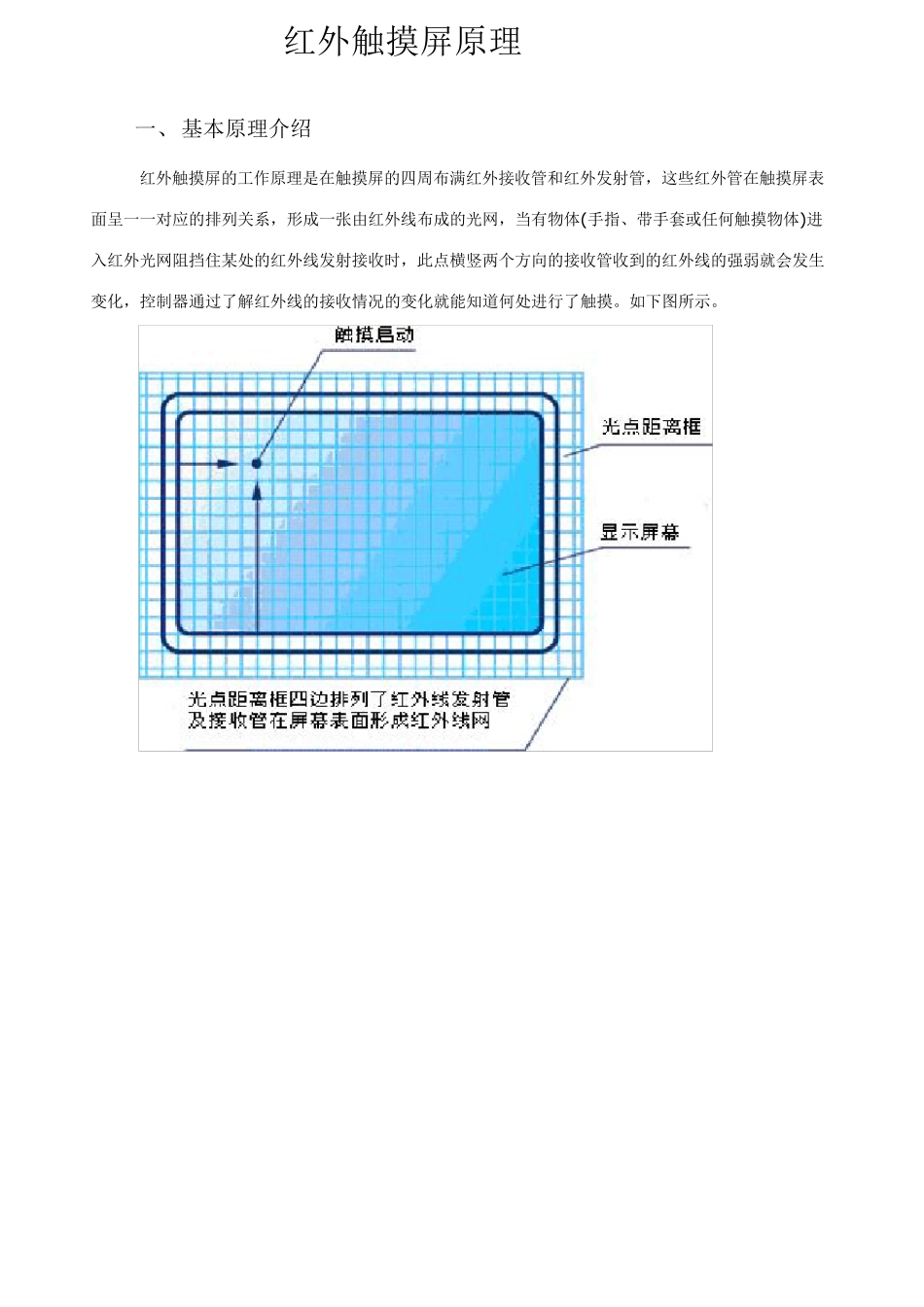

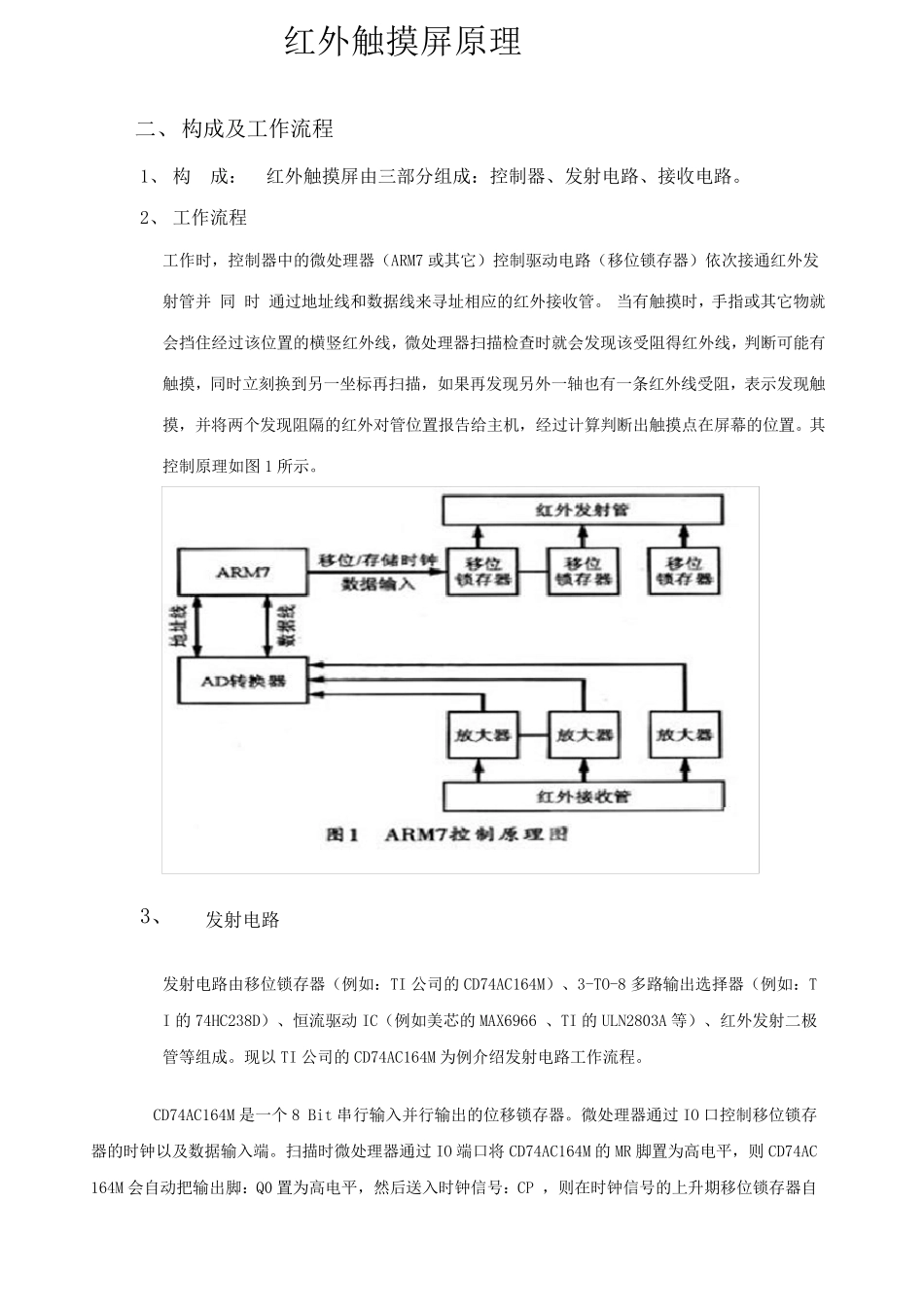

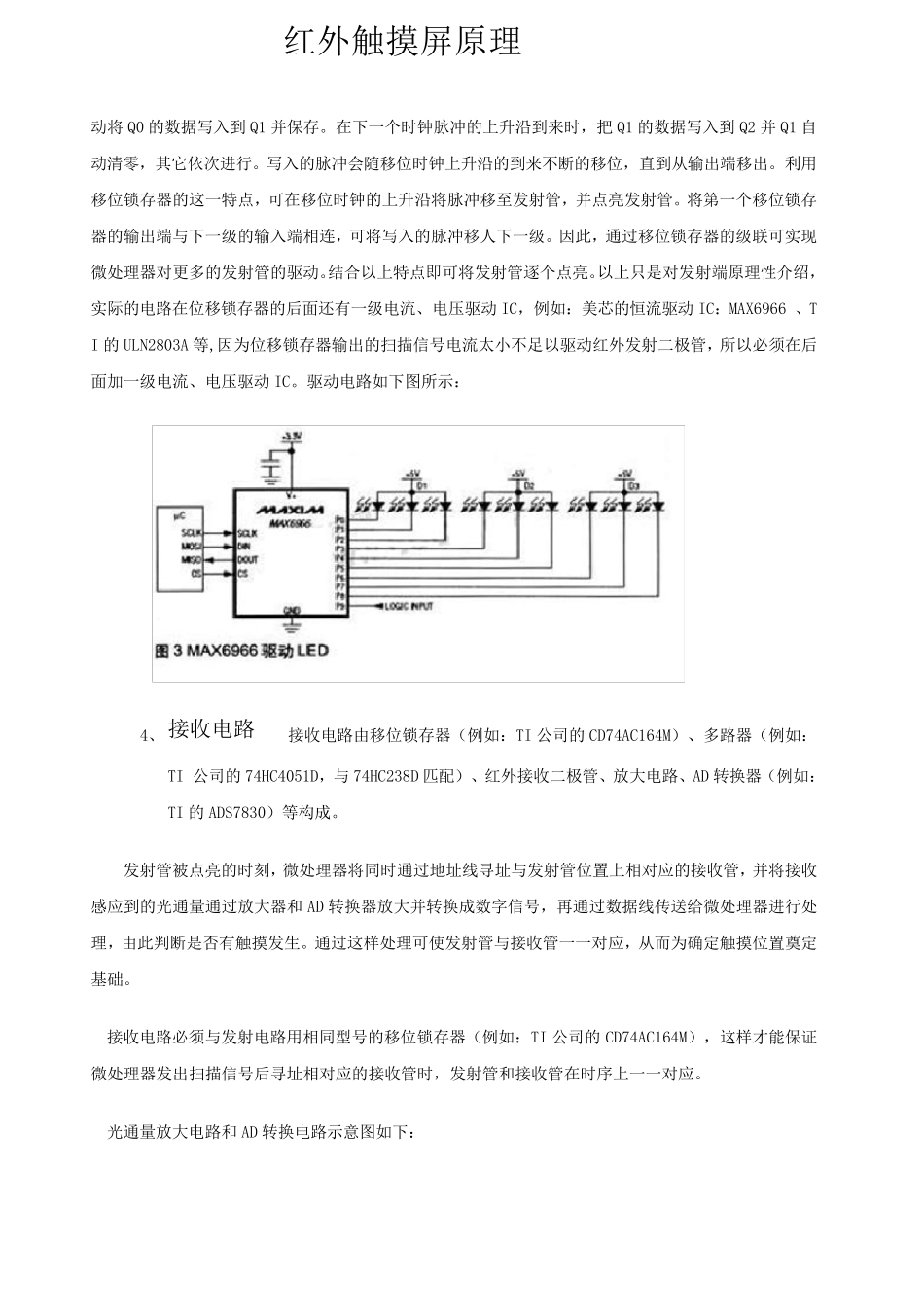

红外触摸屏原理 一、 基本原理介绍 红外触摸屏的工作原理是在触摸屏的四周布满红外接收管和红外发射管，这些红外管在触摸屏表面呈一一对应的排列关系，形成一张由红外线布成的光网，当有物体(手指、带手套或任何触摸物体)进入红外光网阻挡住某处的红外线发射接收时，此点横竖两个方向的接收管收到的红外线的强弱就会发生变化，控制器通过了解红外线的接收情况的变化就能知道何处进行了触摸。如下图所示。 红外触摸屏原理 二、 构成及工作流程 1、 构 成： 红外触摸屏由三部分组成：控制器、发射电路、接收电路。 2、 工作流程 工作时，控制器中的微处理器（ARM7 或其它）控制驱动电路（移位锁存器）依次接通红外发射管并 同 时 通过地址线和数据线来寻址相应的红外接收管。 当有触摸时，手指或其它物就会挡住经过该位置的横竖红外线，微处理器扫描检查时就会发现该受阻得红外线，判断可能有触摸，同时立刻换到另一坐标再扫描，如果再发现另外一轴也有一条红外线受阻，表示发现触摸，并将两个发现阻隔的红外对管位置报告给主机，经过计算判断出触摸点在屏幕的位置。其控制原理如图 1 所示。 3、 发射电路 发射电路由移位锁存器（例如：TI 公司的 CD74AC164M）、3-TO-8 多路输出选择器（例如：TI 的 74HC238D）、恒流驱动 IC（例如美芯的 MAX6966 、TI 的 ULN2803A 等）、红外发射二极管等组成。现以TI 公司的 CD74AC164M 为例介绍发射电路工作流程。 CD74AC164M 是一个 8 Bit 串行输入并行输出的位移锁存器。微处理器通过 IO 口控制移位锁存器的时钟以及数据输入端。扫描时微处理器通过 IO 端口将 CD74AC164M 的 MR 脚置为高电平，则CD74AC164M 会自动把输出脚：Q0 置为高电平，然后送入时钟信号：CP ，则在时钟信号的上 升 期 移位锁存器自 红外触摸屏原理 动将Q0 的数据写入到Q1 并保存。在下一个时钟脉冲的上升沿到来时，把Q1 的数据写入到Q2 并Q1 自动清零，其它依次进行。写入的脉冲会随移位时钟上升沿的到来不断的移位，直到从输出端移出。利用移位锁存器的这一特点，可在移位时钟的上升沿将脉冲移至发射管，并点亮发射管。将第一个移位锁存器的输出端与下一级的输入端相连，可将写入的脉冲移人下一级。因此，通过移位锁存器的级联可实现微处理器对更多的发射管的驱动。结合以上特点即可将发射管逐个点亮。以上只是对发射端原理性介绍，实际的电路在位移锁存器的后面还有一级...
