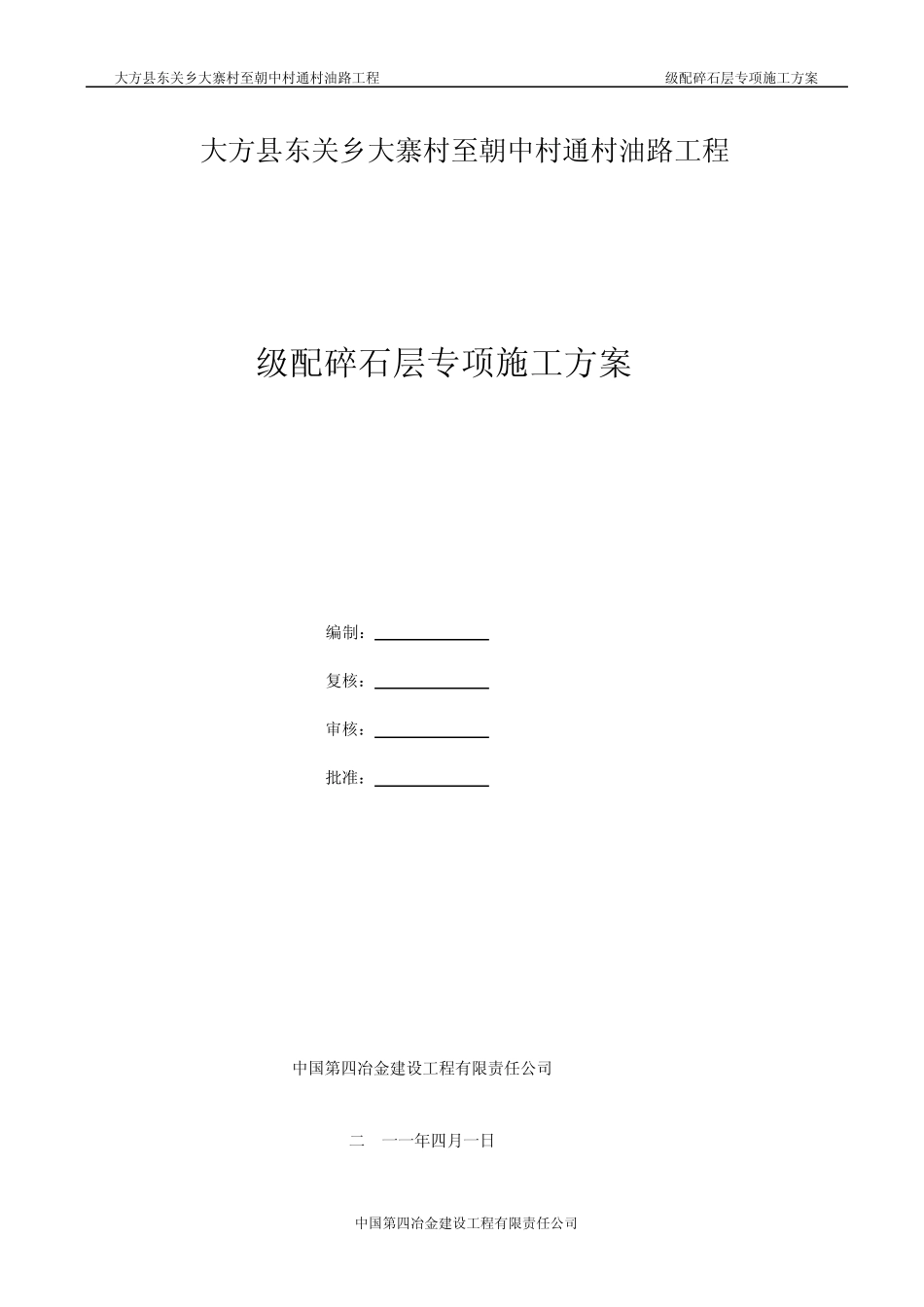

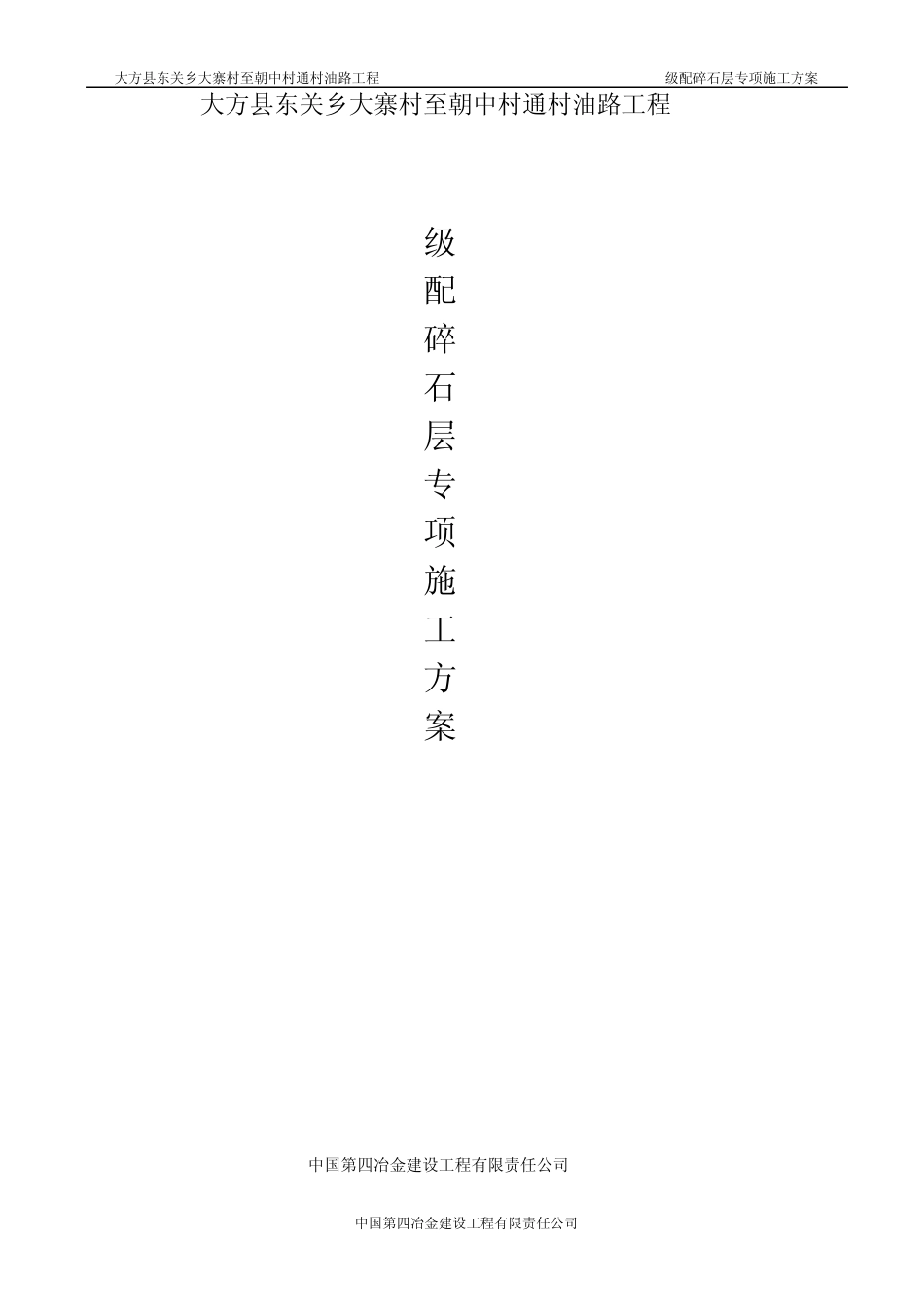

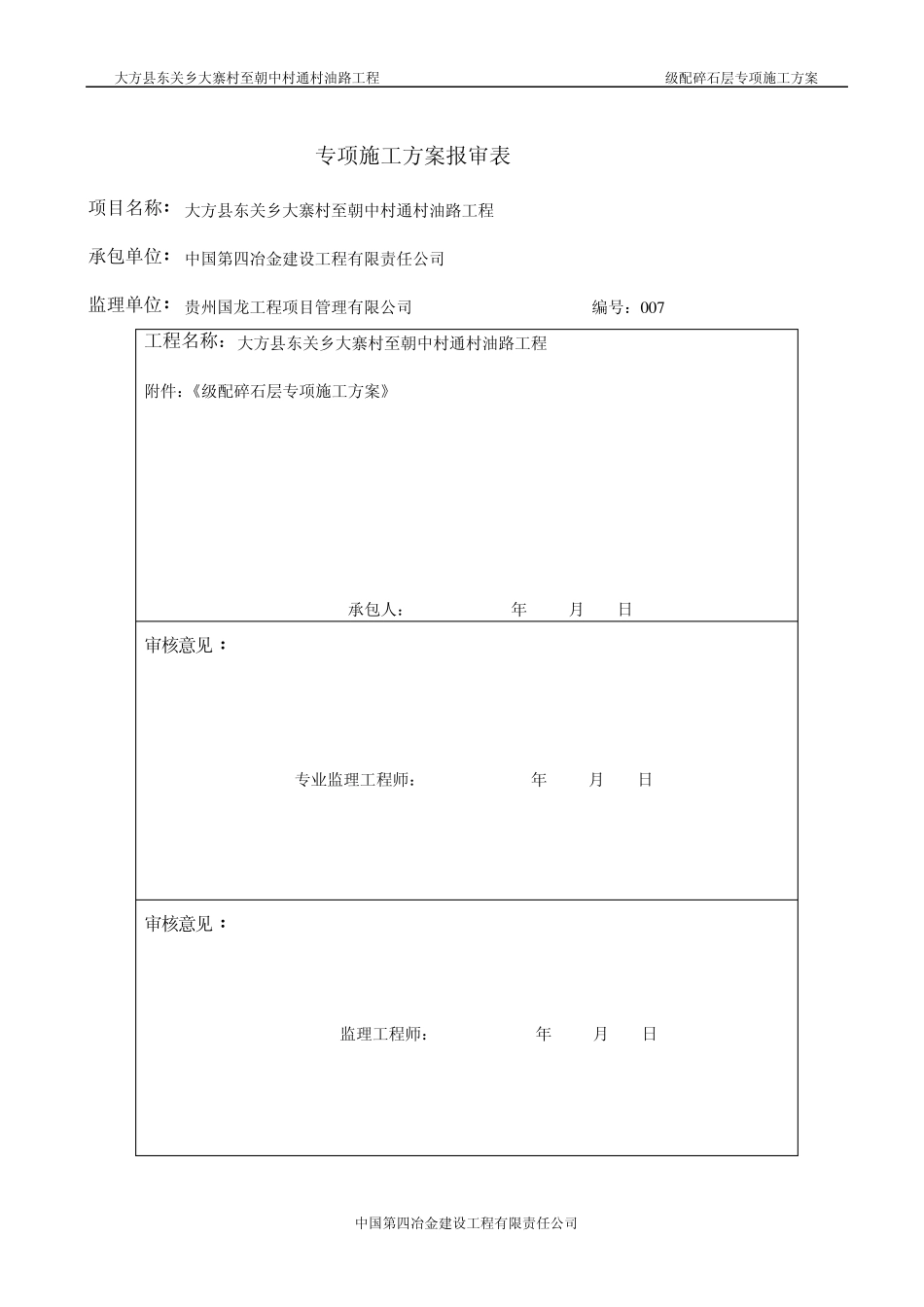

大方县东关乡大寨村至朝中村通村油路工程 级配碎石层专项施工方案 中国第四冶金建设工程有限责任公司 大方县东关乡大寨村至朝中村通村油路工程 级 配 碎 石 层 专 项 施 工 方 案 中国第四冶金建设工程有限责任公司 大方县东关乡大寨村至朝中村通村油路工程 级配碎石层专项施工方案 中国第四冶金建设工程有限责任公司 大方县东关乡大寨村至朝中村通村油路工程 级配碎石层专项施工方案 编制: 复核: 审核: 批准: 中国第四冶金建设工程有限责任公司 二0一一年四月一日 大方县东关乡大寨村至朝中村通村油路工程 级配碎石层专项施工方案 中国第四冶金建设工程有限责任公司 专项施工方案报审表 项目名称:大方县东关乡大寨村至朝中村通村油路工程 承包单位:中国第四冶金建设工程有限责任公司 监理单位:贵州国龙工程项目管理有限公司 编号:0 0 7 工程名称:大方县东关乡大寨村至朝中村通村油路工程 附件:《级配碎石层专项施工方案》 承包人: 年 月 日 审核意见 : 专业监理工程师: 年 月 日 审核意见 : 监理工程师: 年 月 日 大方县东关乡大寨村至朝中村通村油路工程 级配碎石层专项施工方案 中国第四冶金建设工程有限责任公司 大方县东关乡大寨村至朝中村通村油路工程 级配碎石层专项施工方案 一、工程概况 1.1道路定线 本工程全线为自然山体,共设置平曲线2处,最小圆曲线半径R=150m;最小竖曲线半径R=2500m,最大纵坡4.95% ,最小纵坡1.5% ; 1.2技术标准 1道路等级:城市Ⅲ级主干道 2、路面设计使用年限:15年 3、设计行车速度:V=30km/n 4、全线设2处公交车停车港湾。 1.3横断面设计 1、道路规划宽度 36m,本期实际施工路面宽度(行车道、分隔带、人行道)为31米(两侧人行道各预留 2.5米),其横断面布置如下: (1)、规划宽度:4.5米(人行)+12.0米(车道)+3.0米(中分带)+12.0米(车道)+4.5米(人行)=36米; (2)、实际施工宽度:2.0米(人行)+12.0米(车道)+3.0米(中分带)+12.0米(车道)+2.0米(人行)=31米; (3)、车行道横坡:K0+000~K1 + 060为1.5%,K1+060~K1+464为2%;人行道横坡2%(坡向车行道),路拱形式采用直线型。 大方县东关乡大寨村至朝中村通村油路工程 级配碎石层专项施工方案 中国第四冶金建设工程有限责任公司 2、路面结构设计 车行道结构厚 68cm,自上而下依次为: 上面层:AC-20中粒式沥青砼(改性沥青 SBS) 5cm 中面层:...
