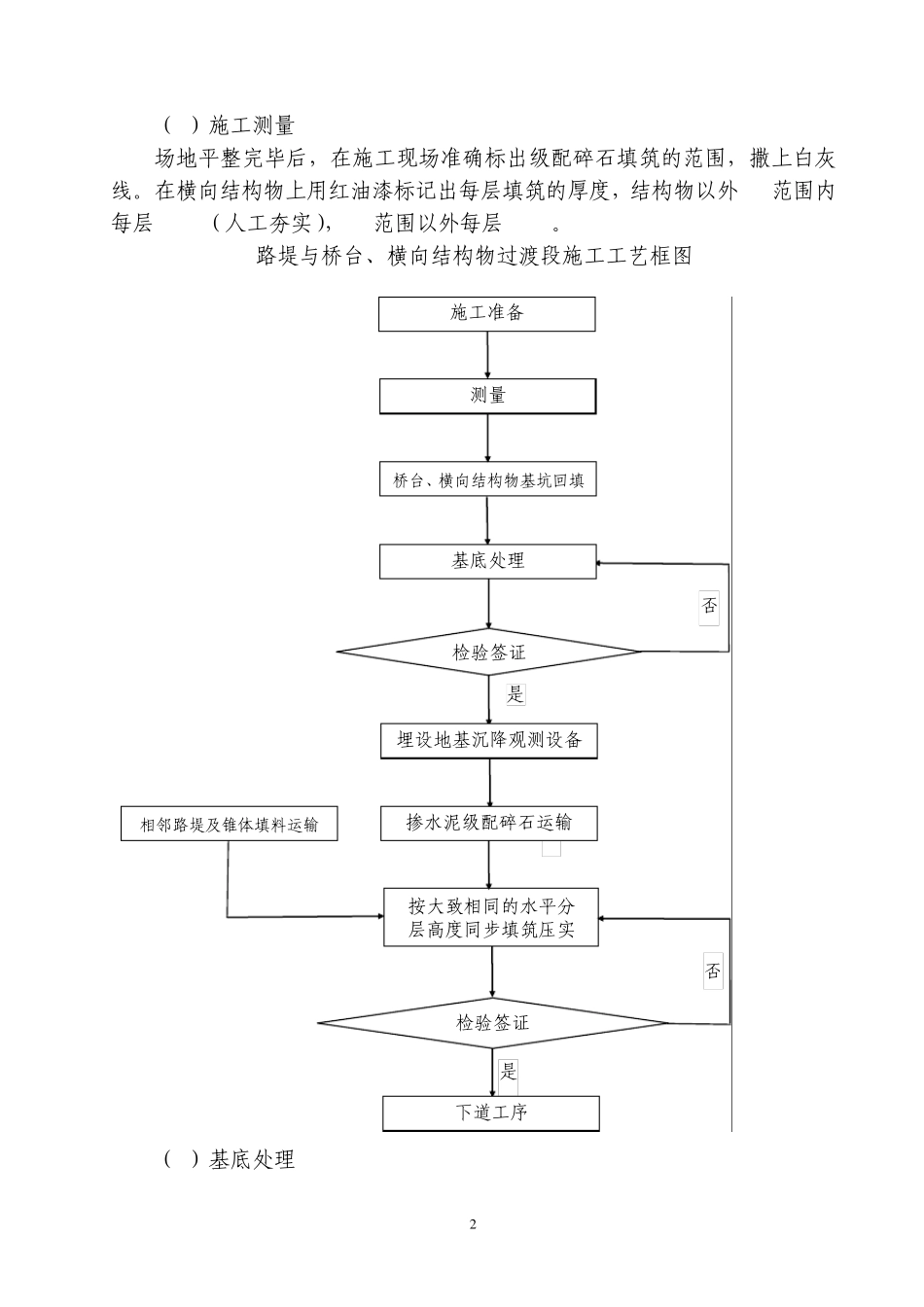

1 水泥稳定级配碎石作业指导书 一、施工准备 1)人员、设备配臵 现场管理由一名副经理负责,设专业工程师 1人、质检工程师 1人、技术员 2人、试验检测人员 3人,配臵平地机 1台、压路机 1台、推土机 1台、自卸车 5台、洒水车 1台等施工设备。 2)施工材料准备 施工用的水泥、级配碎石等材料,必须试验合格。材料进场前,必须检测合格。 3)水泥级配碎石配合比 经试验室检测合格报监理工程师批准后才可以实用。 4)施工现场准备 水泥级配碎石过渡段施工前先挖至设计标高,用平地机整平场地,做成4%的横向排水坡,压路机碾压, K30检测≥60MPa/M。 5)过渡段填料要求 ⑴过渡段填料符合设计文件和验标的要求。 ⑵过渡段级配碎石采用的碎石粒径、级配及材料性符合铁道部现行《客运专线基层表层级配碎石暂行技术条件的规定》。级配碎石和级配砂砾石严格控制0.5mm以下细集料的含量及其液限和塑性指数。选用品质优良的原材料是确保级配碎石质量的基础。确保筛选并按比例混合组成的级配碎石混合料的粒径、级配及品质指标符合规定的要求。 ⑶过渡段采用级配碎石掺5%水泥倒梯形过渡。混合料采用大型自动计量拌合站拌制,自卸汽车集中运输。加入水泥的级配碎石混合料要在水泥初凝前(一般不超过 2h)使用完毕。 ⑷施工前对所选择的填料进行核对确认并经试验鉴定,使其能够确保路堤各相部位填料的质量检测、压实标准等指标达到设计要求。 二、施工工艺流程 1)施工顺序 施工准备→基底平整、碾压密室→台背渗水墙砌筑填筑(横向结构物基坑回填)→填筑路基表层以下水泥级配碎石→填筑路基表层水泥级配碎石。 2)施工工艺流程图(见下页) 3)施工工艺说明 2 是 是 (1)施工测量 场地平整完毕后,在施工现场准确标出级配碎石填筑的范围,撒上白灰线。在横向结构物上用红油漆标记出每层填筑的厚度,结构物以外1m范围内每层15cm(人工夯实),1m范围以外每层30cm。 路堤与桥台、横向结构物过渡段施工工艺框图 (2)基底处理 检验签证 检验签证 否 按大致相同的水平分 层高度同步填筑压实 否 桥台、横向结构物基坑回填 施工准备 测量 基底处理 埋设地基沉降观测设备 掺水泥级配碎石运输 下道工序 相邻路堤及锥体填料运输 3 地 基 处 理 完 成 后 , 将 原 地 面 开 挖 成 距0#台 五 米 纵 向 平 坡 , 后 在 五 米 位 臵向 小 里 程 开 挖 成 1: 3的 纵 坡 并 挖...
