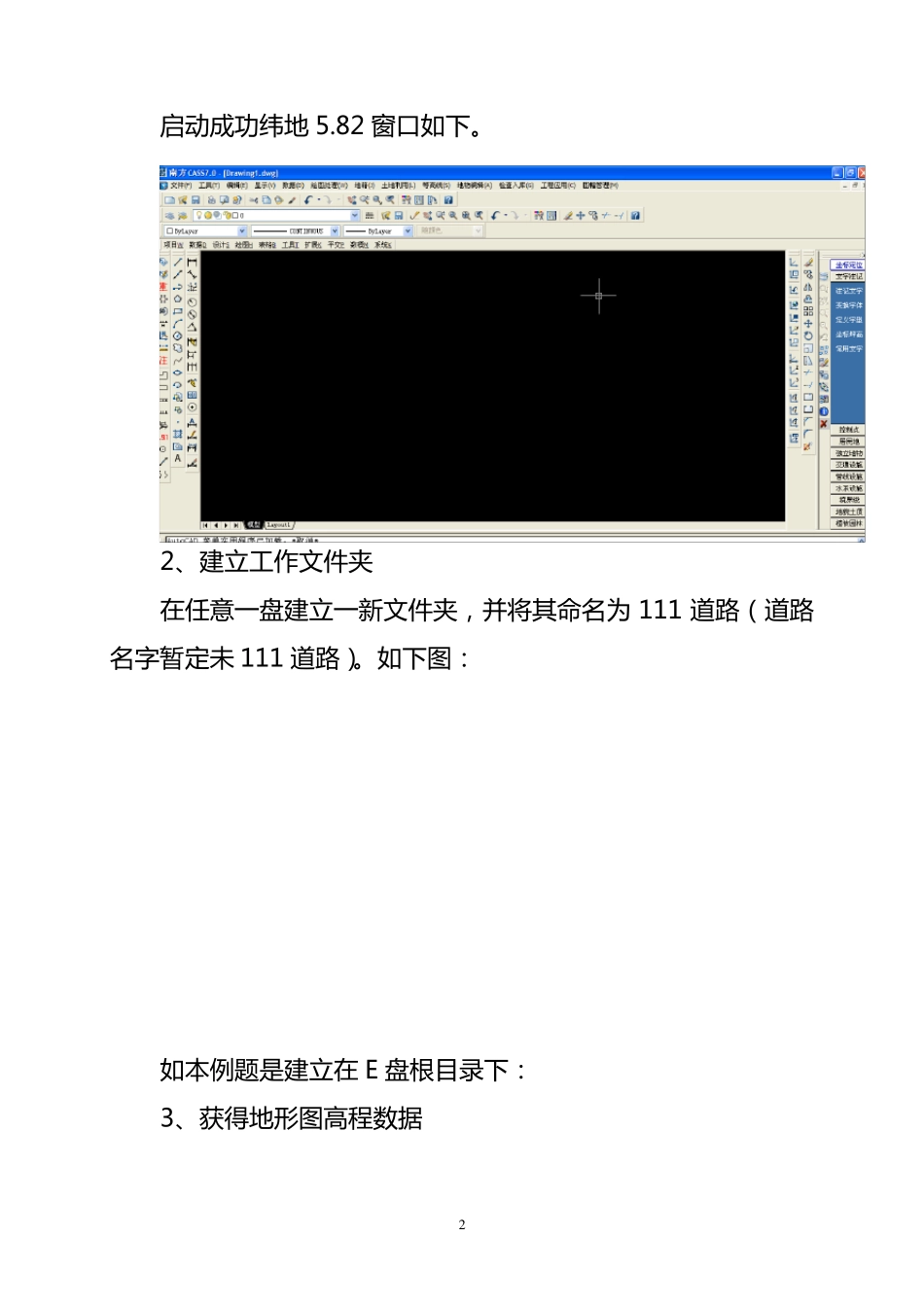

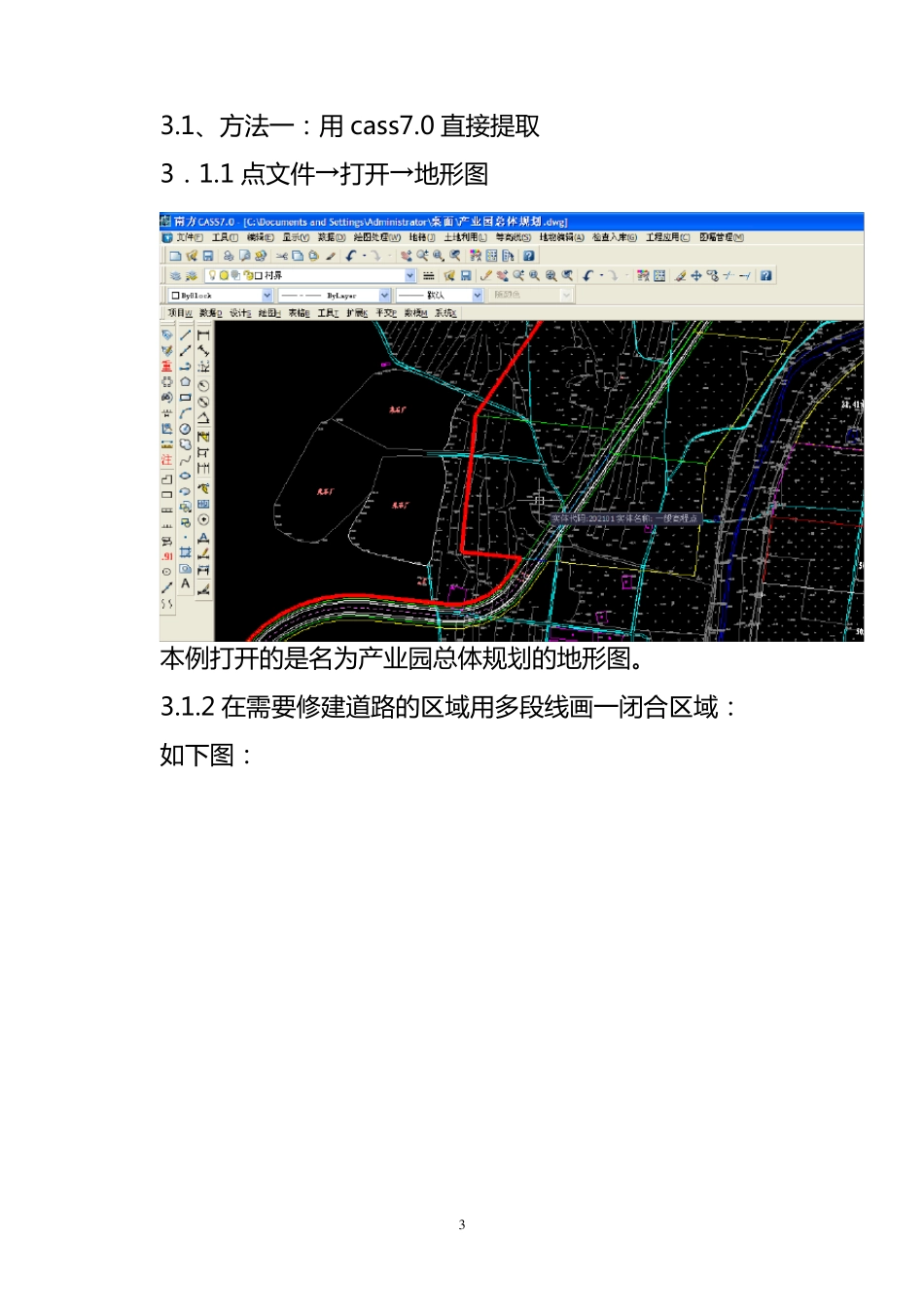

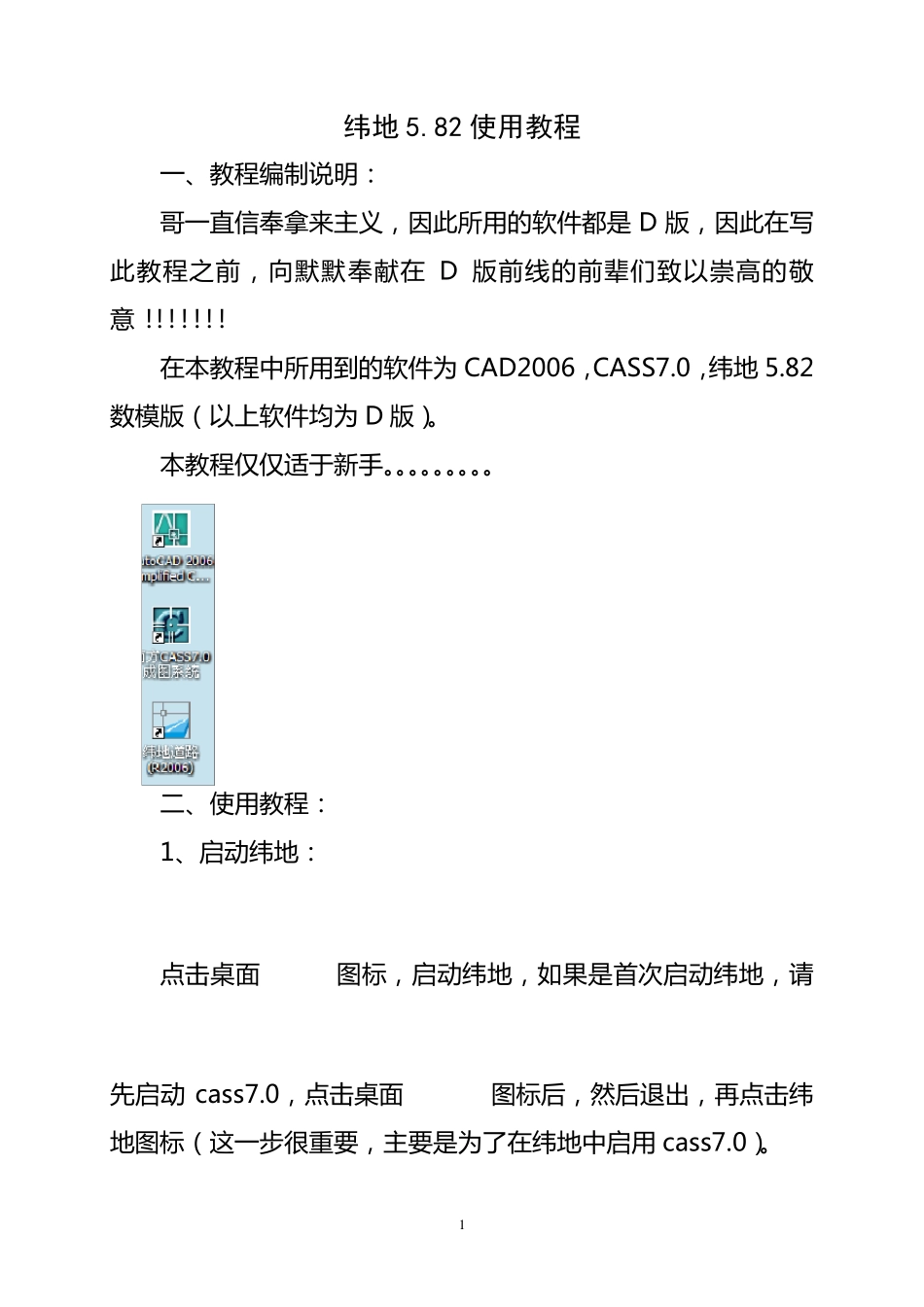

1 纬地5.82 使用教程 一 、教程编制说明： 哥一 直信奉拿来主义，因此所用的软件都是 D 版，因此在写此教程之前，向默默奉献在 D 版前线的前辈们致以崇高的敬意！！！！！！！ 在本教程中所用到的软件为 CAD2006，CASS7.0，纬地 5.82数模版（以上软件均为 D 版）。 本教程仅仅适于新手。。。。。。。。。 二、使用教程： 1、启动纬地： 点击桌面图标，启动纬地，如果是首次启动纬地，请先启动 cass7.0，点击桌面图标后，然后退出，再点击纬地图标（这一 步很重要，主要是为了在纬地中启用 cass7.0）。 2 启 动 成 功 纬 地 5.82 窗 口 如 下 。 2、建立工作文件夹 在任意一盘建立一新文件夹，并将其命名为 111 道路（道路名字暂定未 111 道路）。 如 下 图： 如 本例题是建立在 E 盘根目录下 ： 3、获得地 形图高程数据 3 3.1、 方 法 一 ： 用 cass7.0 直 接 提 取 3． 1.1 点 文 件 →打开→地形图 本例打开的是名为产业园总体规划的地形图。 3.1.2 在需要修建道路的区域用 多段线画一 闭合区域： 如下图： 4 3.1.3 点 击 工 程 应 用 →高程 点 生产数据文件→有编码高程 点 5 输 入 文 件 名 111 道 路 原 始 数 据 ， 选 择 保 存 在 E 盘 111 道 路 按 1， 点 击 所 画 的 闭 合 多 段 线 ， 完 成 原 始 数 据 采 集 ， 具 体 如 下图： 3.1.4 用记事本打开， 内容如 下： 6 3.2 方 法 二 ： 直 接 调 用 测 量 数 据 并 保 存 。但是应该注意保 存 的格式，直 接 保 存 为 cass 格式。如下图 3.2.1 用 记事本打开，内容如下： 7 4、道路设计 4.1 纬地 5.82 窗口下建立新项目，项目名称为 111 道路，保存位置为第二项建立工作文件夹。具体如下图： 8 点 确 定 后 ，可 以 在 项 目 管 理 器 中 看 见 一 个 名 字 为 111道 路 .pm的 文 件 。 9 4.2 道 路 平 面 布 置 4.2.1 点 击 设 计 →主线平 面 设 计 →弹出窗口 点 击 拾取，拾取坐标点 ，如下图 1 0 4.2.2 点 击 插 入 ， 插 入 交 点 0， 然 后 依 次 在 屏 幕 上拾取交 点 1 和交 点 2， 具体如下图： 1 1 点 击 存 盘 和 确 定 。 这里点 击 控制可以对可进行主线控制参数设定 。 1 2 4.3...
