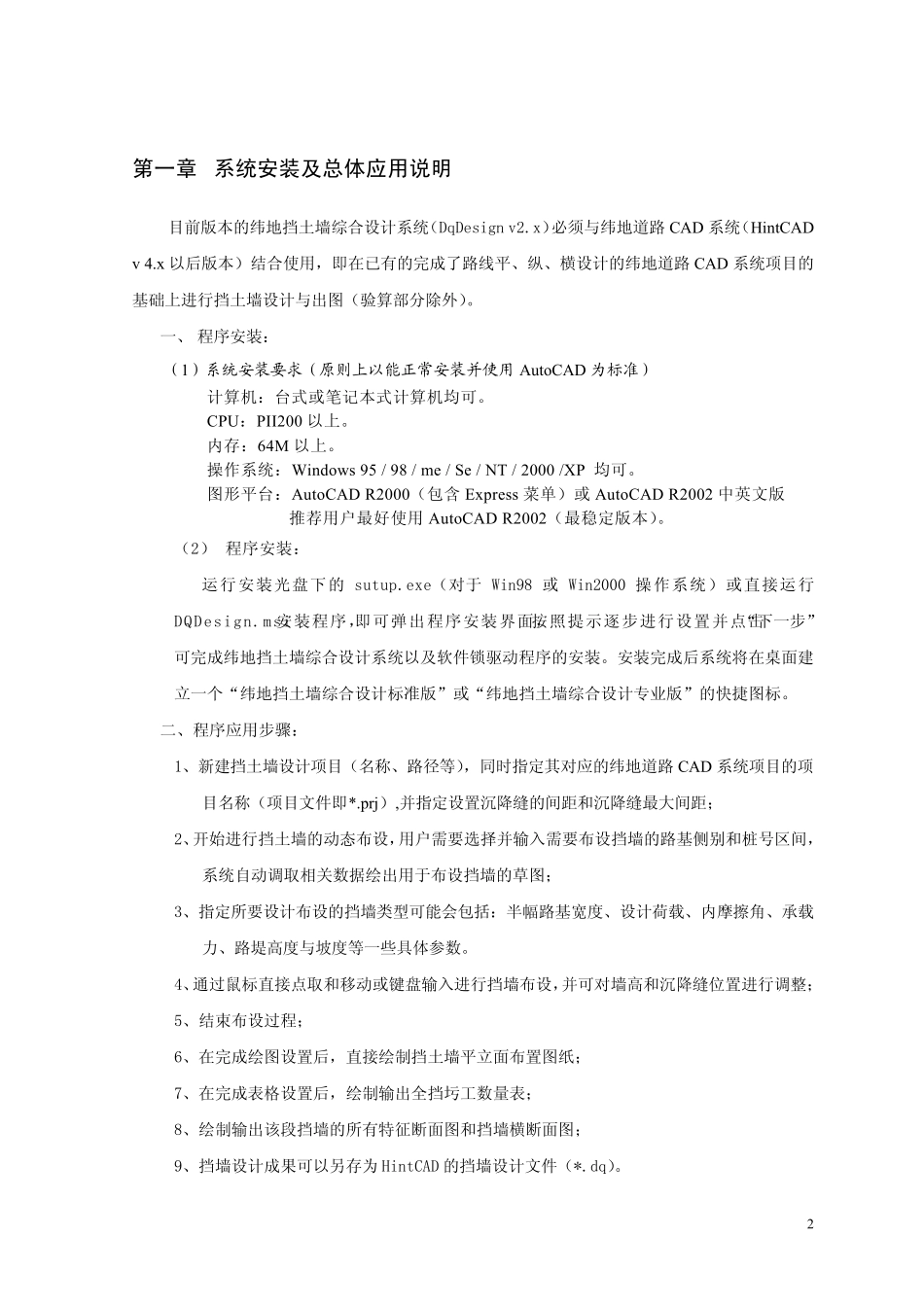

纬地道路辅助设计系列软件之 纬地挡土墙综合设计系统 —DqDesign v2.6 版 用 户 手 册 纬 地 系 列 软 件 2005.11 修订 1纬地挡土墙综合设计系统 （DqDesign v2.x） 纬地挡土墙综合设计系统（DqDesign v2.x）是纬地软件结合工程设计实践开发完成的一套专业挡土墙设计软件系统，其功能包括：各种型式挡土墙的稳定性验算，挡土墙平立面动态布设和修改，挡土墙平、立、横断面设计绘图、标注，以及全墙圬工数量的统计和出表等。 该系统不仅可以独立运行，更可以与纬地三维道路 CAD 软件完全配套应用（效率更高也更方便），与以往的挡土墙绘图软件相比，纬地挡土墙综合设计系统具有以下优势和亮点： 1、 直接提取并利用纬地道路 CAD 中相关的路线平、纵、横设计资料和成果数据，方便准确，解决了以往挡土墙绘图软件需要用户手工逐桩输入的问题； 2、 系统包含专业通用的挡土墙稳定性验算模块，将计算和绘图一体化； 3、 采用开放式自学习挡土墙数据库（标准图库），除系统原本带有的标准图库外，系统可自动学习并扩增记录用户每次设计的挡墙标准图入库，以便以后直接使用； 4、 该系统首 次实现 了动态交 互 式完成挡土墙和护 面墙等的平立面布设，使挡土墙软件不再仅仅只 能进 行绘图，更多 的体现 设计思 路； 5、 批 量输出挡墙平、立面设计图并统计圬工数量。 2 第一章 系统安装及总体应用说明 目前版本的纬地挡土墙综合设计系统（DqDesign v2.x）必须与纬地道路CAD 系统（HintCAD v 4.x以后版本）结合使用，即在已有的完成了路线平、纵、横设计的纬地道路CAD 系统项目的基础上进行挡土墙设计与出图（验算部分除外）。 一、 程序安装： （1）系统安装要求（原则上以能正常安装并使用 AutoCAD 为标准） 计算机：台式或笔记本式计算机均可。 CPU：PII200 以上。 内存：64M 以上。 操作系统：Windows 95 / 98 / me / Se / NT / 2000 /XP 均可。 图形平台：AutoCAD R2000（包含Express 菜单）或AutoCAD R2002 中英文版 推荐用户最好使用AutoCAD R2002（最稳定版本）。 （2） 程序安装： 运行安装光盘下的sutup.exe（对于Win98 或Win2000 操作系统）或直接运行DQDesign.msi安装程序，即可弹出程序安装界面，按照提示逐步进行设置并点击“下一步”可完成纬地挡土墙综合设计系统以及软件锁驱动程序的安装。安装完成后系统将在桌面建立一个“纬地挡土墙综合设...
